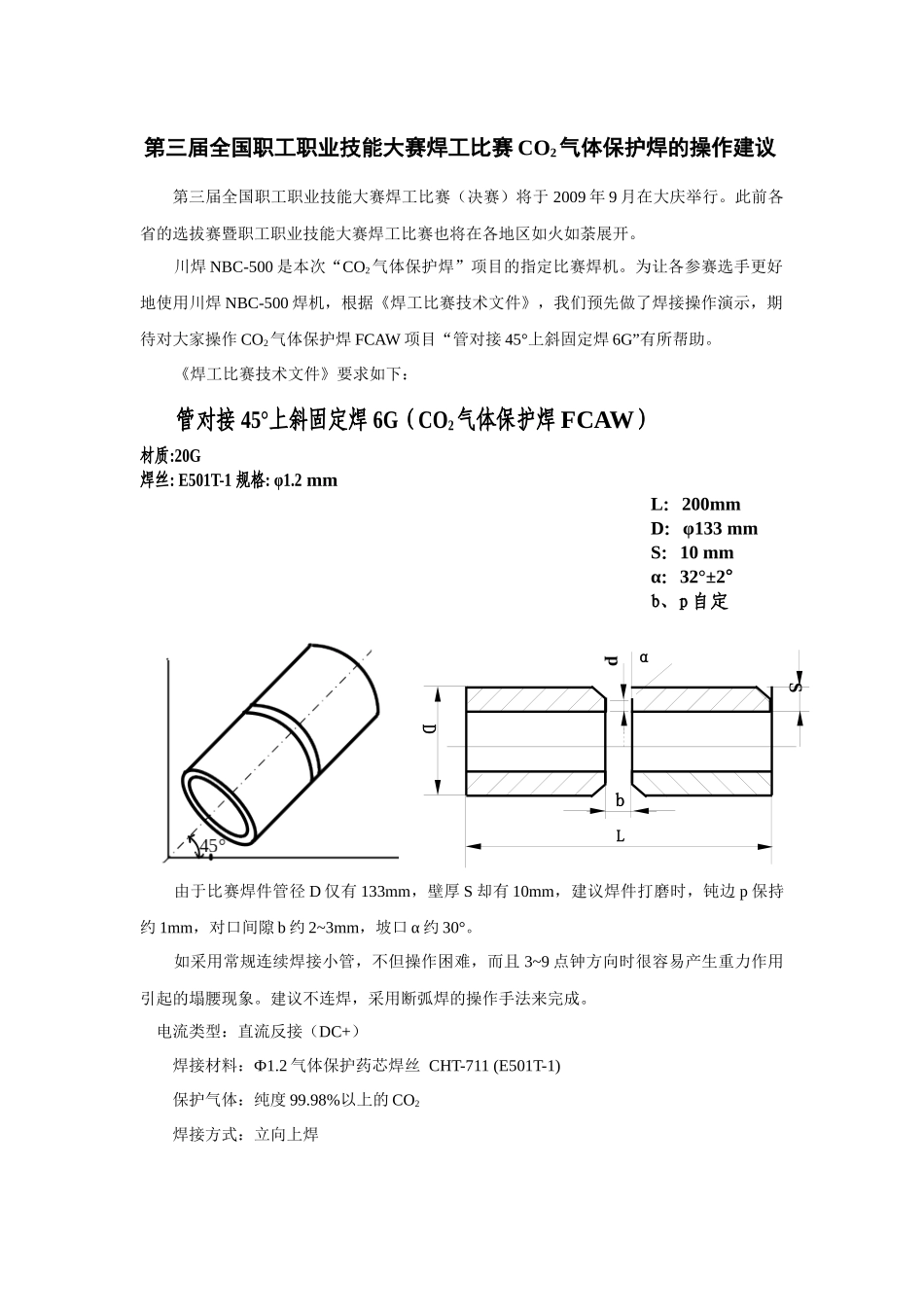

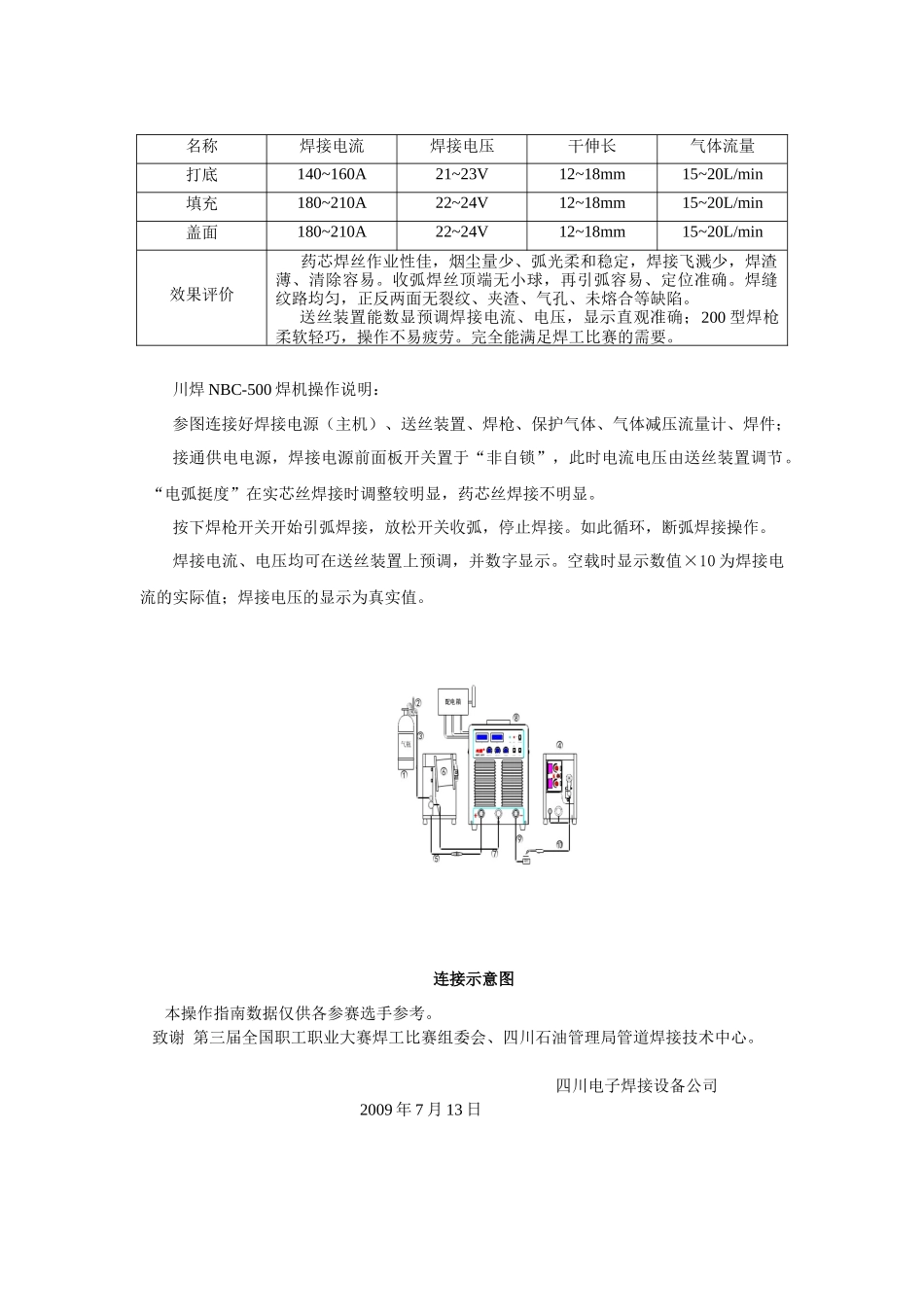

DbLSp 第三届全国职工职业技能大赛焊工比赛 CO2气体保护焊的操作建议第三届全国职工职业技能大赛焊工比赛(决赛)将于 2009 年 9 月在大庆举行。此前各省的选拔赛暨职工职业技能大赛焊工比赛也将在各地区如火如荼展开。川焊 NBC-500 是本次“CO2气体保护焊”项目的指定比赛焊机。为让各参赛选手更好地使用川焊 NBC-500 焊机,根据《焊工比赛技术文件》,我们预先做了焊接操作演示,期待对大家操作 CO2气体保护焊 FCAW 项目“管对接 45°上斜固定焊 6G”有所帮助。《焊工比赛技术文件》要求如下:管对接 45°上斜固定焊 6G(CO2气体保护焊 FCAW)材质:20G焊丝: E501T-1 规格: φ1.2 mm L:200mm D:φ133 mmS:10 mmα:32°±2°b、p 自定 由于比赛焊件管径 D 仅有 133mm,壁厚 S 却有 10mm,建议焊件打磨时,钝边 p 保持约 1mm,对口间隙 b 约 2~3mm,坡口 α 约 30°。如采用常规连续焊接小管,不但操作困难,而且 3~9 点钟方向时很容易产生重力作用引起的塌腰现象。建议不连焊,采用断弧焊的操作手法来完成。 电流类型:直流反接(DC+)焊接材料:Ф1.2 气体保护药芯焊丝 CHT-711 (E501T-1)保护气体:纯度 99.98%以上的 CO2焊接方式:立向上焊α川焊 NBC-500 焊机操作说明:参图连接好焊接电源(主机)、送丝装置、焊枪、保护气体、气体减压流量计、焊件;接通供电电源,焊接电源前面板开关置于“非自锁”,此时电流电压由送丝装置调节。 “电弧挺度”在实芯丝焊接时调整较明显,药芯丝焊接不明显。按下焊枪开关开始引弧焊接,放松开关收弧,停止焊接。如此循环,断弧焊接操作。焊接电流、电压均可在送丝装置上预调,并数字显示。空载时显示数值×10 为焊接电流的实际值;焊接电压的显示为真实值。 连接示意图本操作指南数据仅供各参赛选手参考。 致谢 第三届全国职工职业大赛焊工比赛组委会、四川石油管理局管道焊接技术中心。四川电子焊接设备公司 2009 年 7 月 13 日 名称焊接电流焊接电压干伸长气体流量打底140~160A21~23V12~18mm15~20L/min填充180~210A22~24V12~18mm15~20L/min盖面180~210A22~24V12~18mm15~20L/min效果评价 药芯焊丝作业性佳,烟尘量少、弧光柔和稳定,焊接飞溅少,焊渣薄、清除容易。收弧焊丝顶端无小球,再引弧容易、定位准确。焊缝纹路均匀,正反两面无裂纹、夹渣、气孔、未熔合等缺陷。送丝装置能数显预调焊接电流、电压,显示直观准确;200 型焊枪柔软轻巧,操作不易疲劳。完全能满足焊工比赛的需要。
