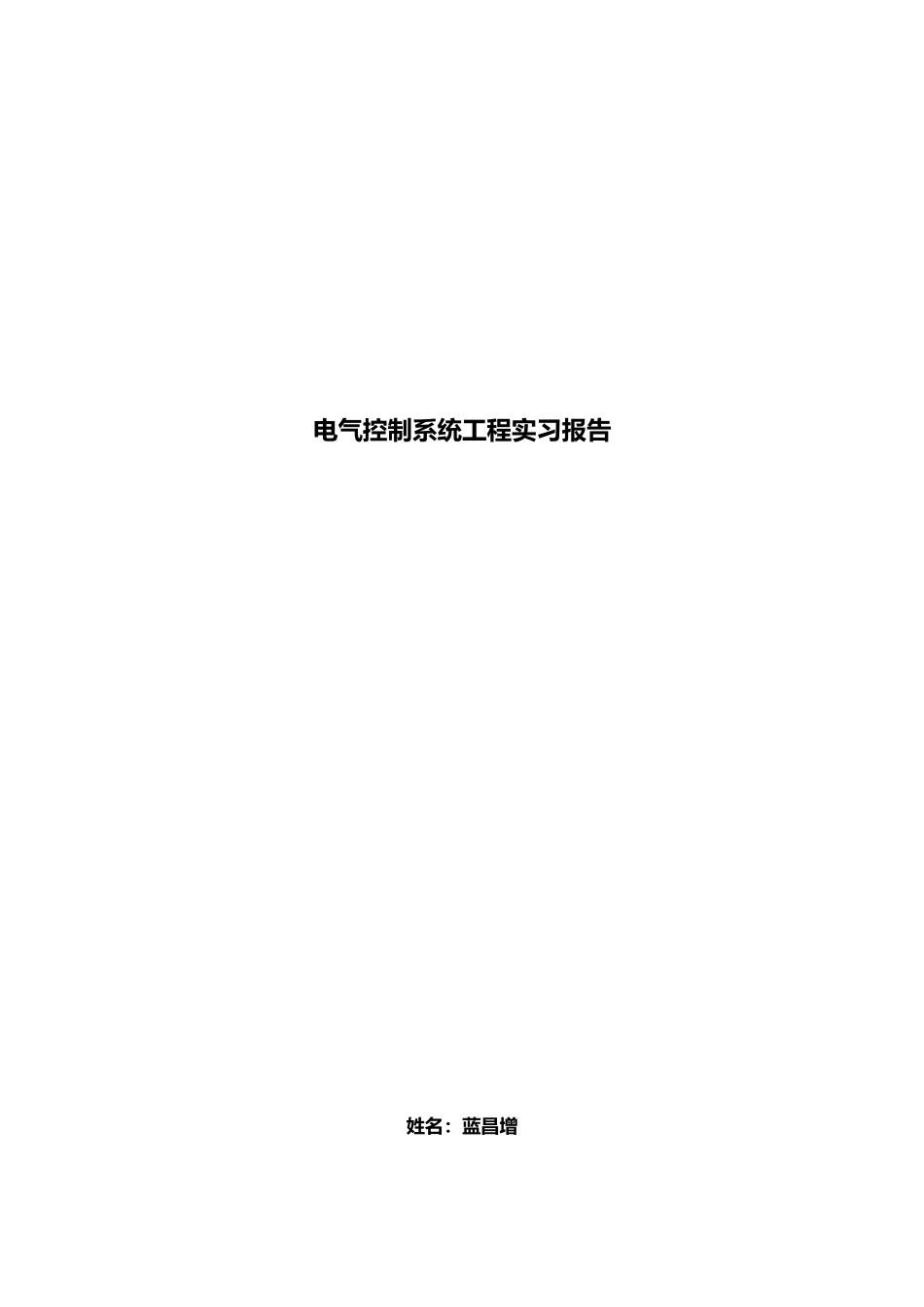

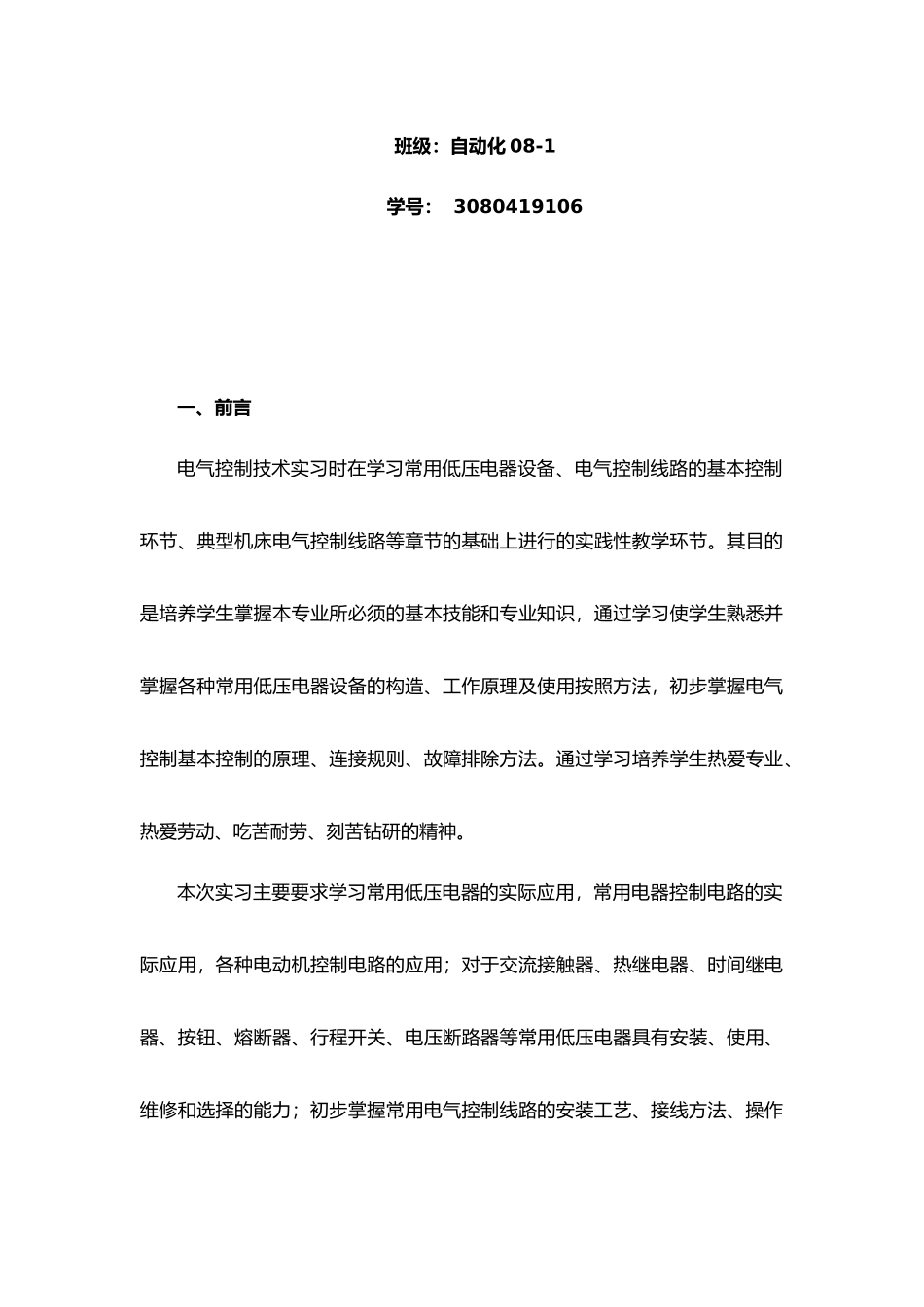

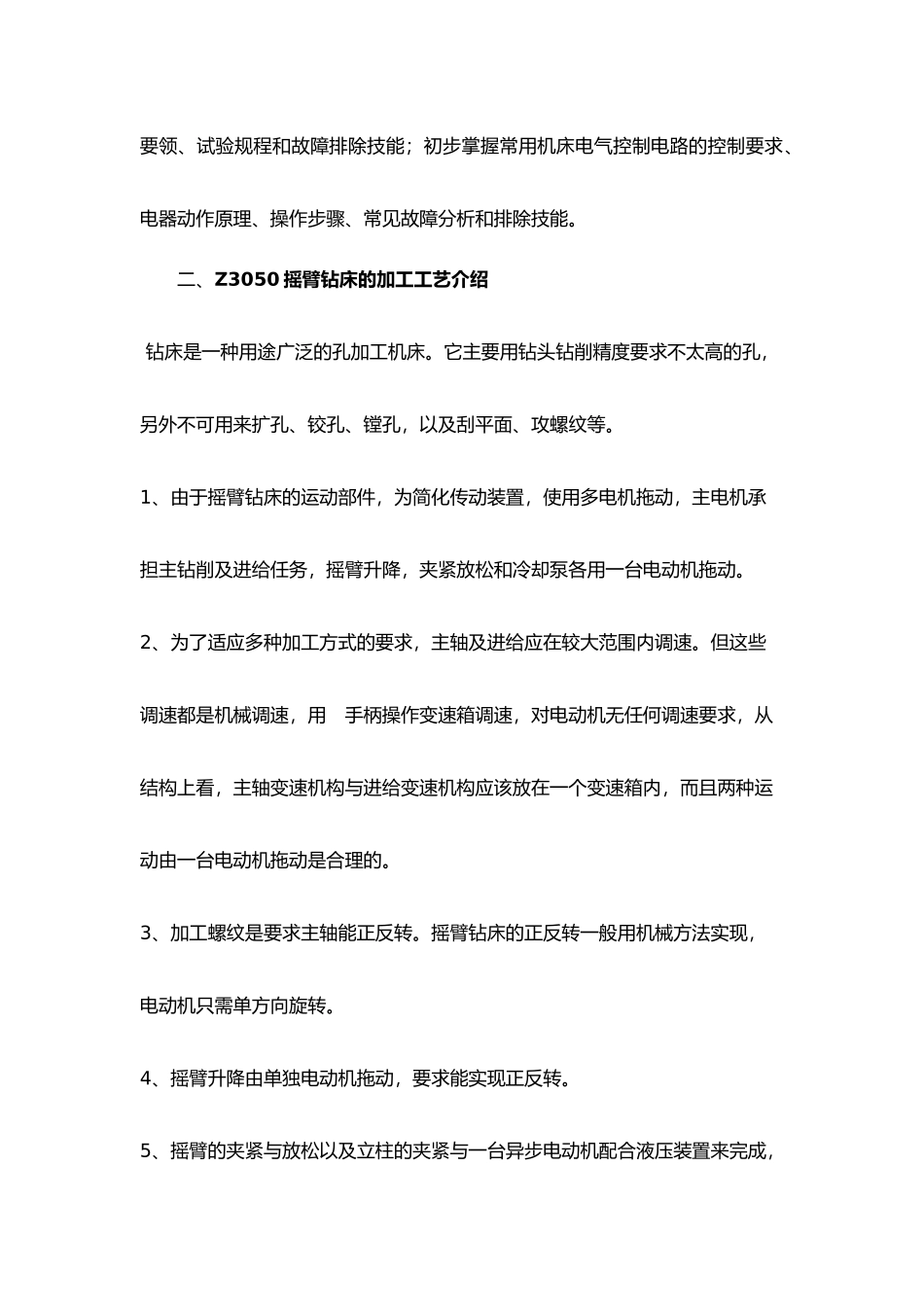

电气控制系统工程实习报告 姓名：蓝昌增 班级：自动化 08-1 学号： 3080419106一、前言电气控制技术实习时在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电气控制线路等章节的基础上进行的实践性教学环节。其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电器设备的构造、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除方法。通过学习培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦钻研的精神。本次实习主要要求学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、电压断路器等常用低压电器具有安装、使用、维修和选择的能力；初步掌握常用电气控制线路的安装工艺、接线方法、操作要领、试验规程和故障排除技能；初步掌握常用机床电气控制电路的控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。二、Z3050 摇臂钻床的加工工艺介绍 钻床是一种用途广泛的孔加工机床。它主要用钻头钻削精度要求不太高的孔，另外不可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。1、由于摇臂钻床的运动部件，为简化传动装置，使用多电机拖动，主电机承担主钻削及进给任务，摇臂升降，夹紧放松和冷却泵各用一台电动机拖动。2、为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用 手柄操作变速箱调速，对电动机无任何调速要求，从结构上看，主轴变速机构与进给变速机构应该放在一个变速箱内，而且两种运动由一台电动机拖动是合理的。3、加工螺纹是要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。4、摇臂升降由单独电动机拖动，要求能实现正反转。5、摇臂的夹紧与放松以及立柱的夹紧与一台异步电动机配合液压装置来完成，要求这台电机能正反转，摇臂的回转和主轴箱的径向移动在中小型摇臂钻床上都 采用手动。6、钻削加工时，对刀具及工件进行冷却，需由一台冷却泵电动机拖动冷却泵输送冷却液。 三、电气控制线路分析（一）主电路分析 Z3050 摇臂钻床共有四台电动机，除冷却泵电动机采用开关直接启动外，其余三台异步电动机均采用接触器直接启动。Ｍ 1 是主轴电动机，由交流接触器 KM1 控制，只要求单方向旋转，主轴的正反转由机械手柄操作。Ｍ 1 装在主轴箱顶部，带动主...
