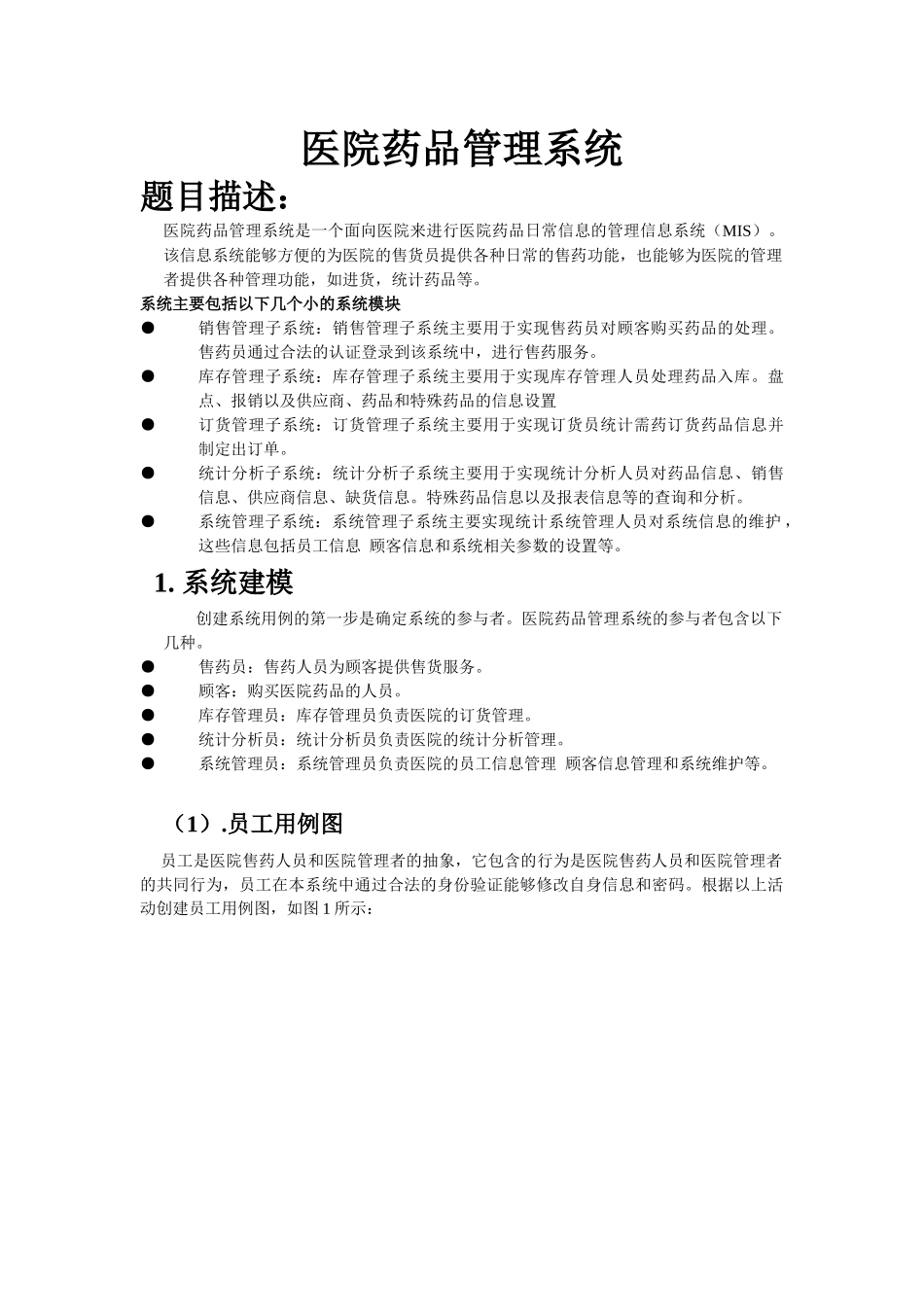

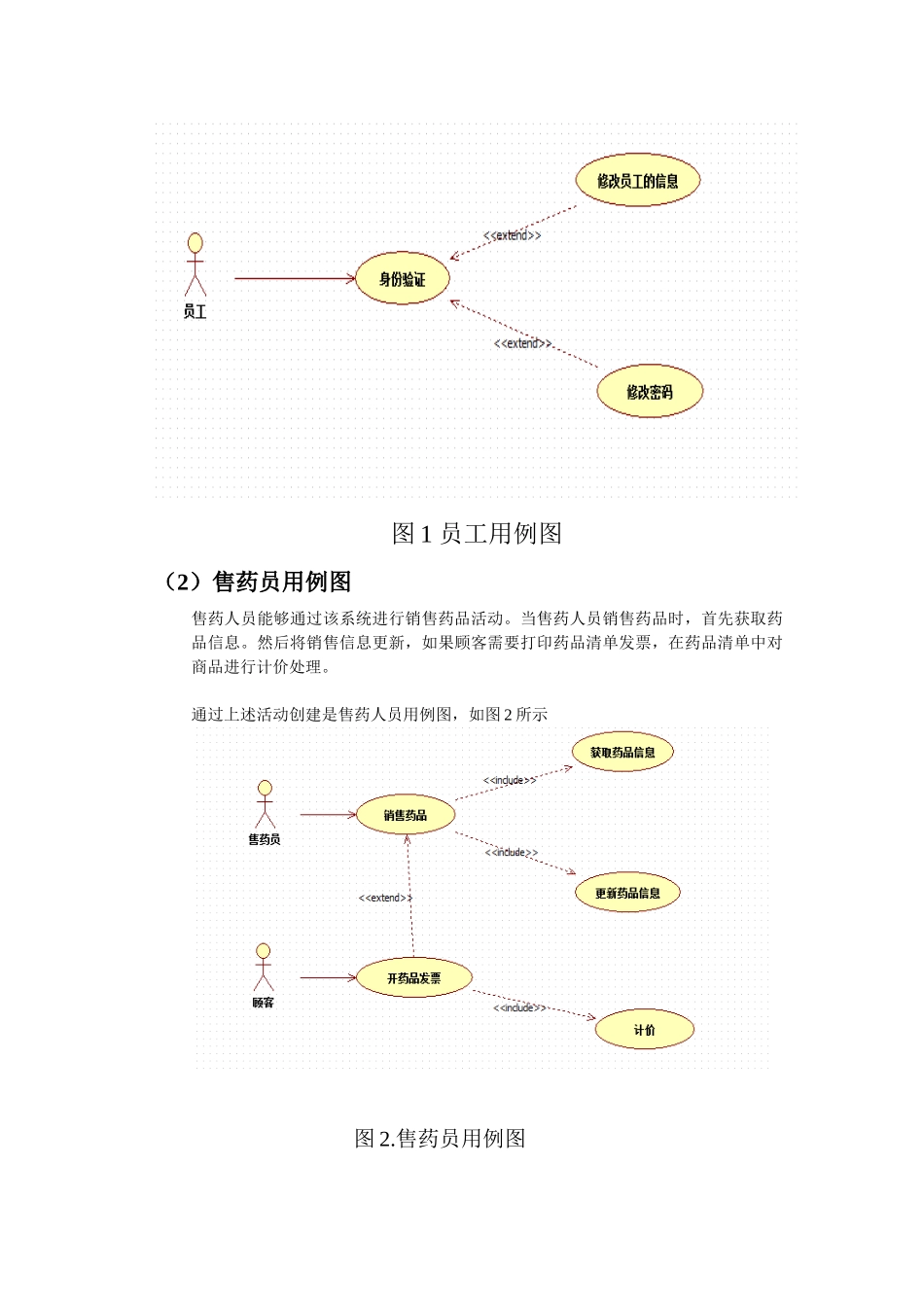

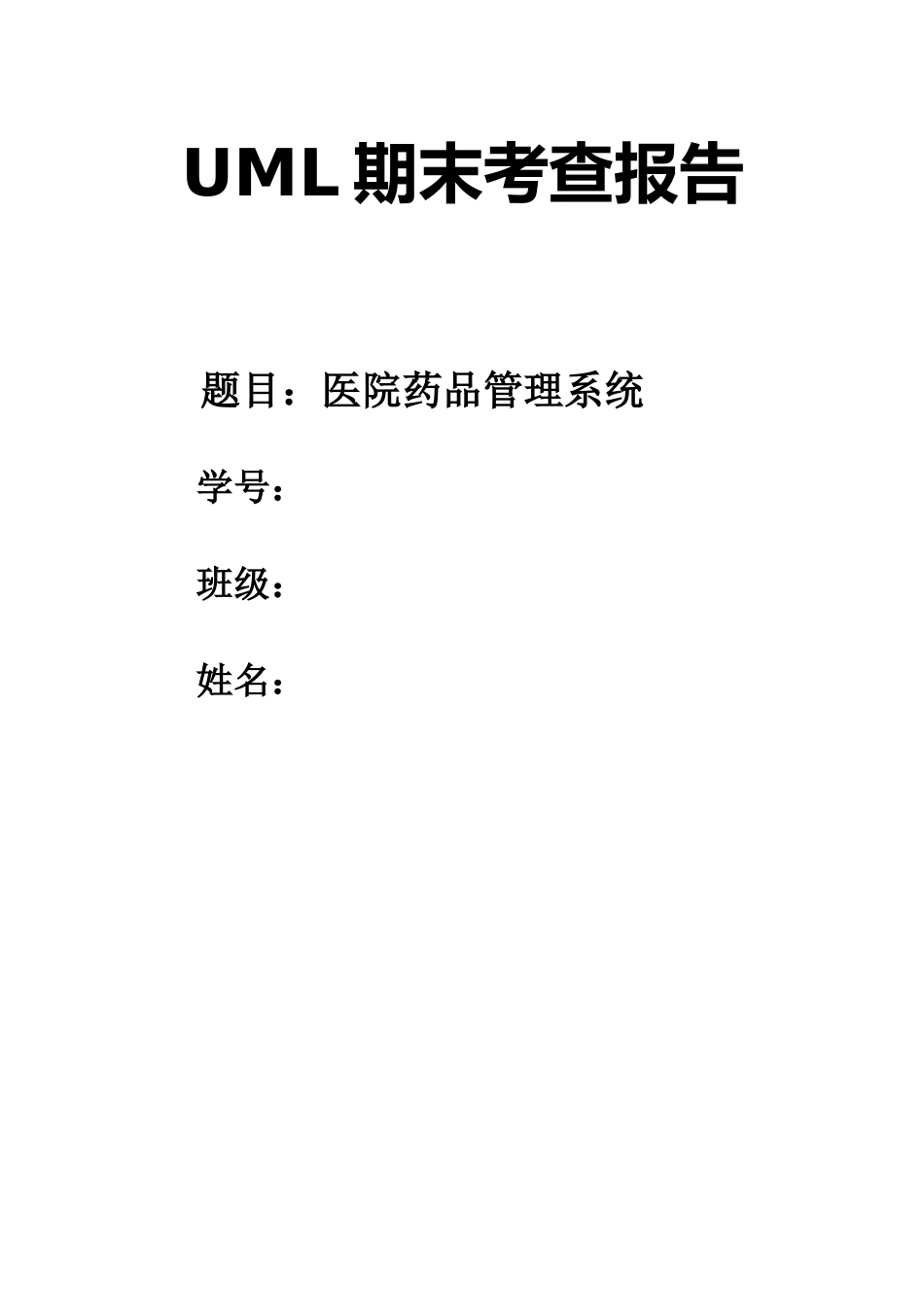

UML 期末考查报告题目：医院药品管理系统学号： 班级： 姓名： 医院药品管理系统题目描述：医院药品管理系统是一个面向医院来进行医院药品日常信息的管理信息系统（MIS）。该信息系统能够方便的为医院的售货员提供各种日常的售药功能，也能够为医院的管理者提供各种管理功能，如进货，统计药品等。系统主要包括以下几个小的系统模块●销售管理子系统：销售管理子系统主要用于实现售药员对顾客购买药品的处理。售药员通过合法的认证登录到该系统中，进行售药服务。●库存管理子系统：库存管理子系统主要用于实现库存管理人员处理药品入库。盘点、报销以及供应商、药品和特殊药品的信息设置●订货管理子系统：订货管理子系统主要用于实现订货员统计需药订货药品信息并制定出订单。●统计分析子系统：统计分析子系统主要用于实现统计分析人员对药品信息、销售信息、供应商信息、缺货信息。特殊药品信息以及报表信息等的查询和分析。●系统管理子系统：系统管理子系统主要实现统计系统管理人员对系统信息的维护 ，这些信息包括员工信息 顾客信息和系统相关参数的设置等。1. 系统建模创建系统用例的第一步是确定系统的参与者。医院药品管理系统的参与者包含以下几种。●售药员：售药人员为顾客提供售货服务。●顾客：购买医院药品的人员。●库存管理员：库存管理员负责医院的订货管理。●统计分析员：统计分析员负责医院的统计分析管理。●系统管理员：系统管理员负责医院的员工信息管理 顾客信息管理和系统维护等。（1）.员工用例图 员工是医院售药人员和医院管理者的抽象，它包含的行为是医院售药人员和医院管理者的共同行为，员工在本系统中通过合法的身份验证能够修改自身信息和密码。根据以上活动创建员工用例图，如图 1 所示：图 1 员工用例图（2）售药员用例图售药人员能够通过该系统进行销售药品活动。当售药人员销售药品时，首先获取药品信息。然后将销售信息更新，如果顾客需要打印药品清单发票，在药品清单中对商品进行计价处理。通过上述活动创建是售药人员用例图，如图 2 所示图 2.售药员用例图（3）库存管理员用例图库存管理员能够通过该系统进行如下活动。●处理盘点：库存管理员每天需要对医院药品信息进行盘点。●处理报销：库存管理员对医院的损坏药品进行报销处理。●药品入库;：当药品到货时，库存管理员检查药品是否合格并将合格的药品进行入库操作●药品出库：当药品进入药品销售卖架时，药品进行出库处理。●管...
