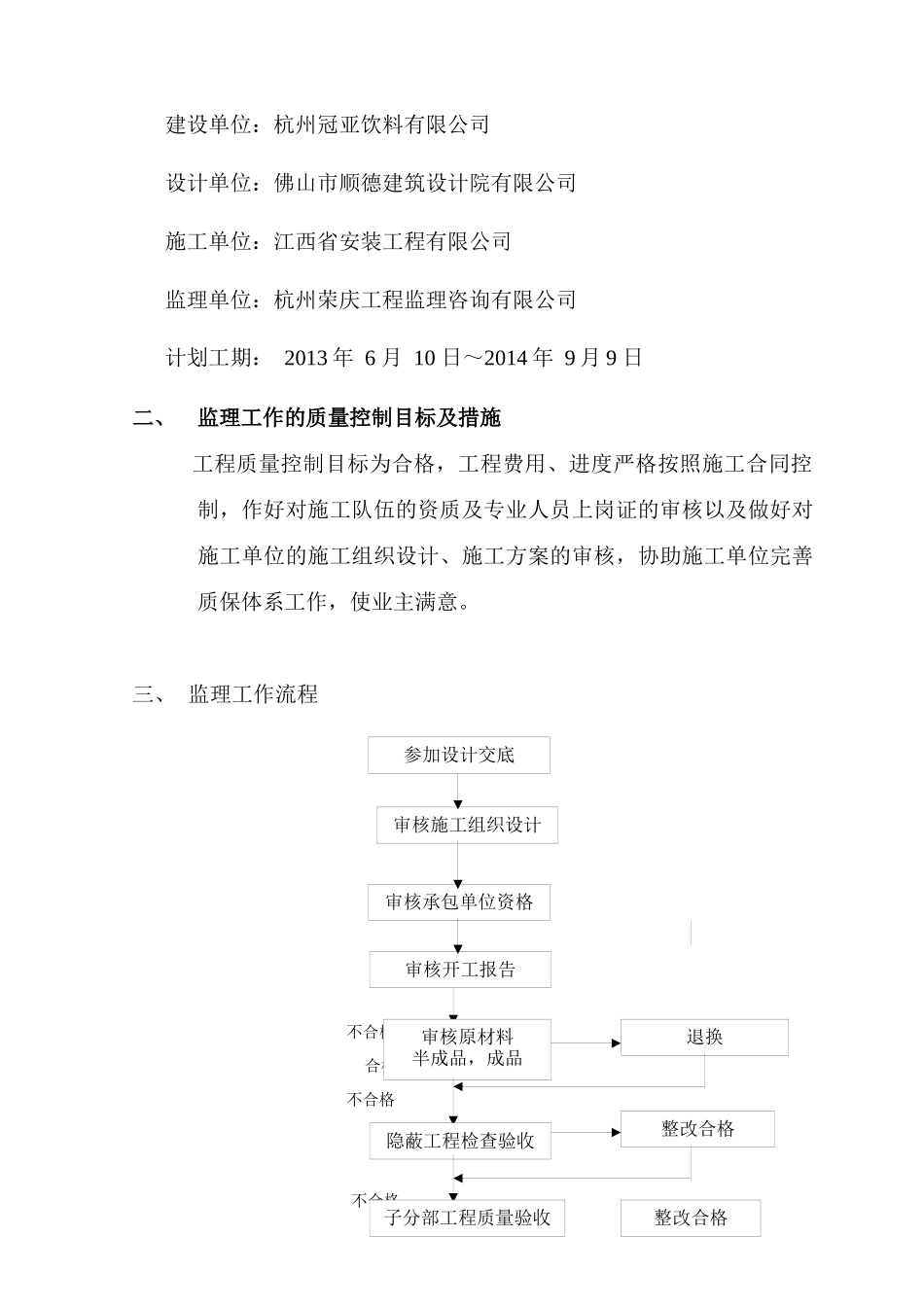

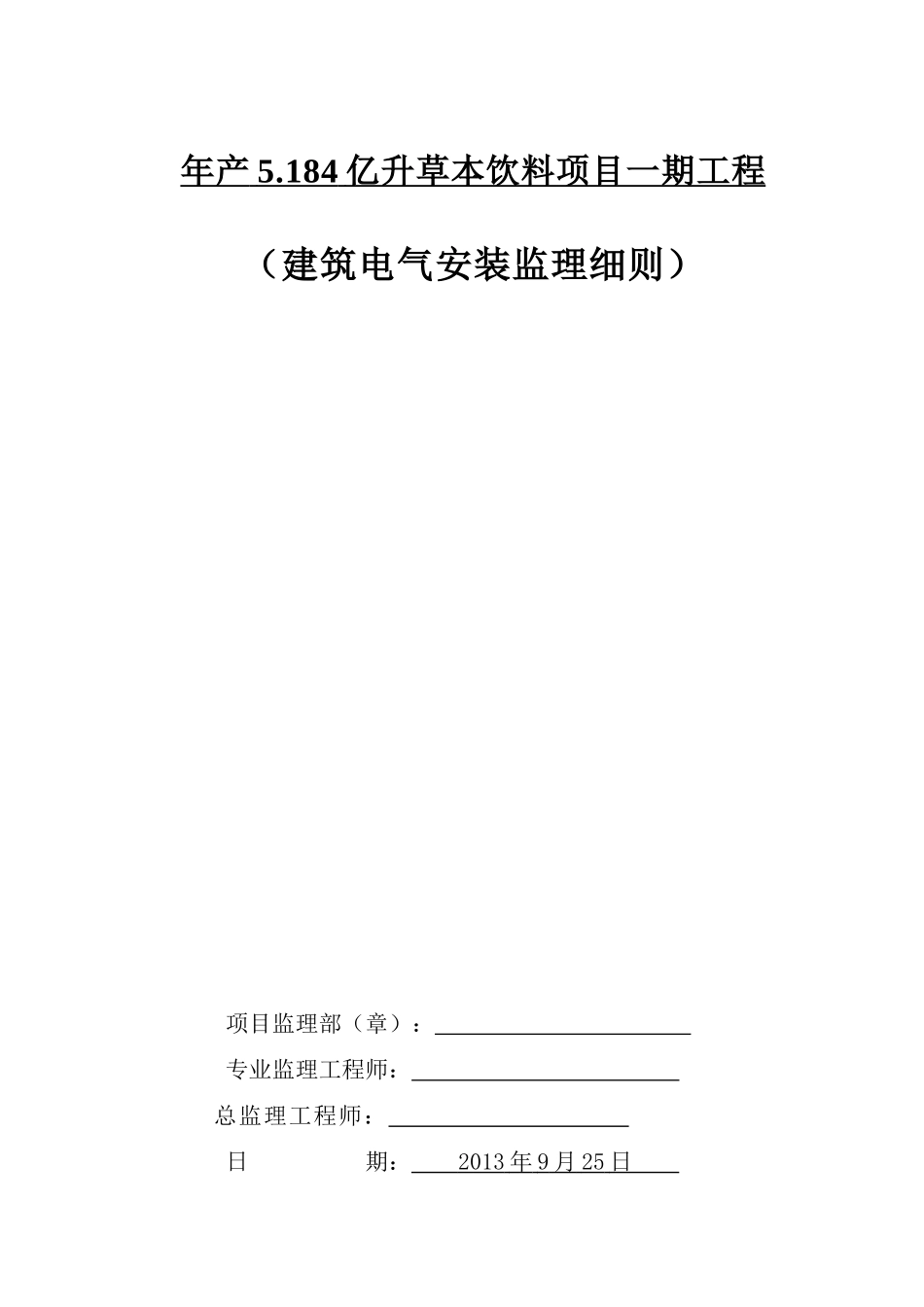

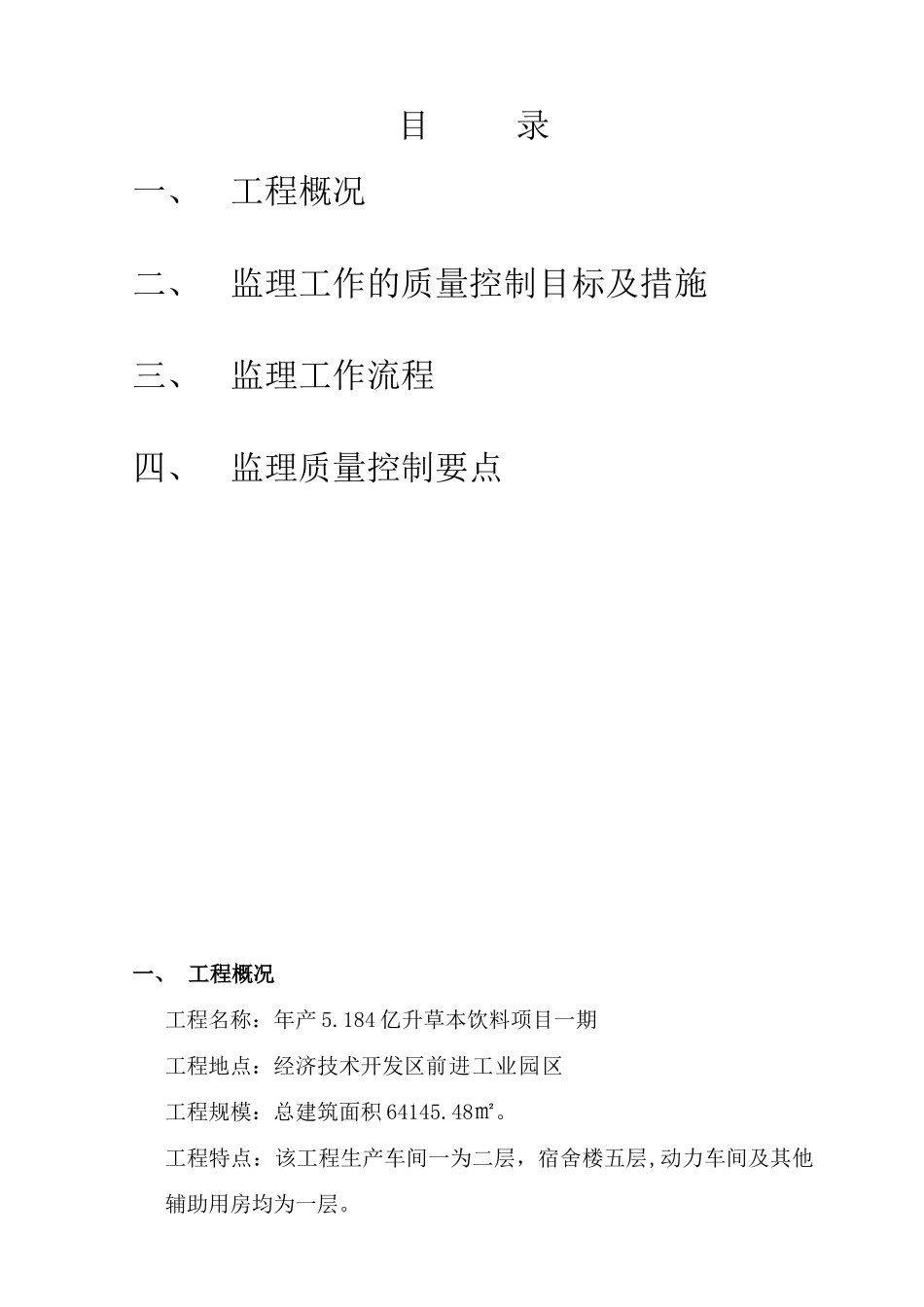

年产 5.184 亿升草本饮料项目一期工程 （建筑电气安装监理细则）项目监理部（章）： 专业监理工程师： 总监理工程师： 日 期： 2013 年 9 月 25 日 目 录一、工程概况二、监理工作的质量控制目标及措施三、监理工作流程四、监理质量控制要点一、 工程概况工程名称：年产 5.184 亿升草本饮料项目一期工程地点：经济技术开发区前进工业园区工程规模：总建筑面积 64145.48㎡。工程特点：该工程生产车间一为二层，宿舍楼五层,动力车间及其他辅助用房均为一层。 建设单位：杭州冠亚饮料有限公司设计单位：佛山市顺德建筑设计院有限公司施工单位：江西省安装工程有限公司监理单位：杭州荣庆工程监理咨询有限公司计划工期： 2013 年 6 月 10 日～2014 年 9 月 9 日二、 监理工作的质量控制目标及措施 工程质量控制目标为合格，工程费用、进度严格按照施工合同控制，作好对施工队伍的资质及专业人员上岗证的审核以及做好对施工单位的施工组织设计、施工方案的审核，协助施工单位完善质保体系工作，使业主满意。三、 监理工作流程 不合格 合格 不合格 不合格审核施工组织设计参加设计交底审核承包单位资格审核开工报告审核原材料半成品，成品退换隐蔽工程检查验收整改合格子分部工程质量验收整改合格 有缺陷四、 监理质量控制要点电气接地及防雷情况如下： 1.本工程接地型式采用 TN—S 系统，电气接地与防雷接地板及弱电接地共用接地体，其接地电阻值不得大于 1Ω，否则补打接地直至合格。 2.本工程生产车间一、动力车间为二类防雷建筑物，宿舍楼一、宿舍楼二、辅助用品仓库、污水处理、废品回收仓库、值班室一、二、三为三类防雷建筑物，要求接地电阻不得大于 1Ω，否则补打接地直至合格。 3.其他电气安装部分详见各电气施工设计说明。接地防雷控制1) 生产车间一建筑物防雷，接地电阻不大于 1Ω，利用钢筋混凝土基础、地梁或承台内的钢筋作接地装置。利用工字钢柱作引下线。利用车间屋面钢板（厚度大于 0.5mm）作接闪器。通过 Φ12 热镀锌圆钢将屋面钢板、工字钢柱焊接连通。2) 其他单体工程利用钢筋混凝土基础、地梁柱内的钢筋作接地子分部工程质量评定竣工预验收整改合格竣工验收审核竣工资料编写质量评估报告签署竣工验收报告装置，利用钢筋混凝土屋架柱子内的钢筋作引下线，利用屋面避雷带、避雷针作接闪器，将作为接地装置的钢筋混凝土基础、地梁、柱内的钢筋，作为引下线的柱内钢筋，以及屋面...
