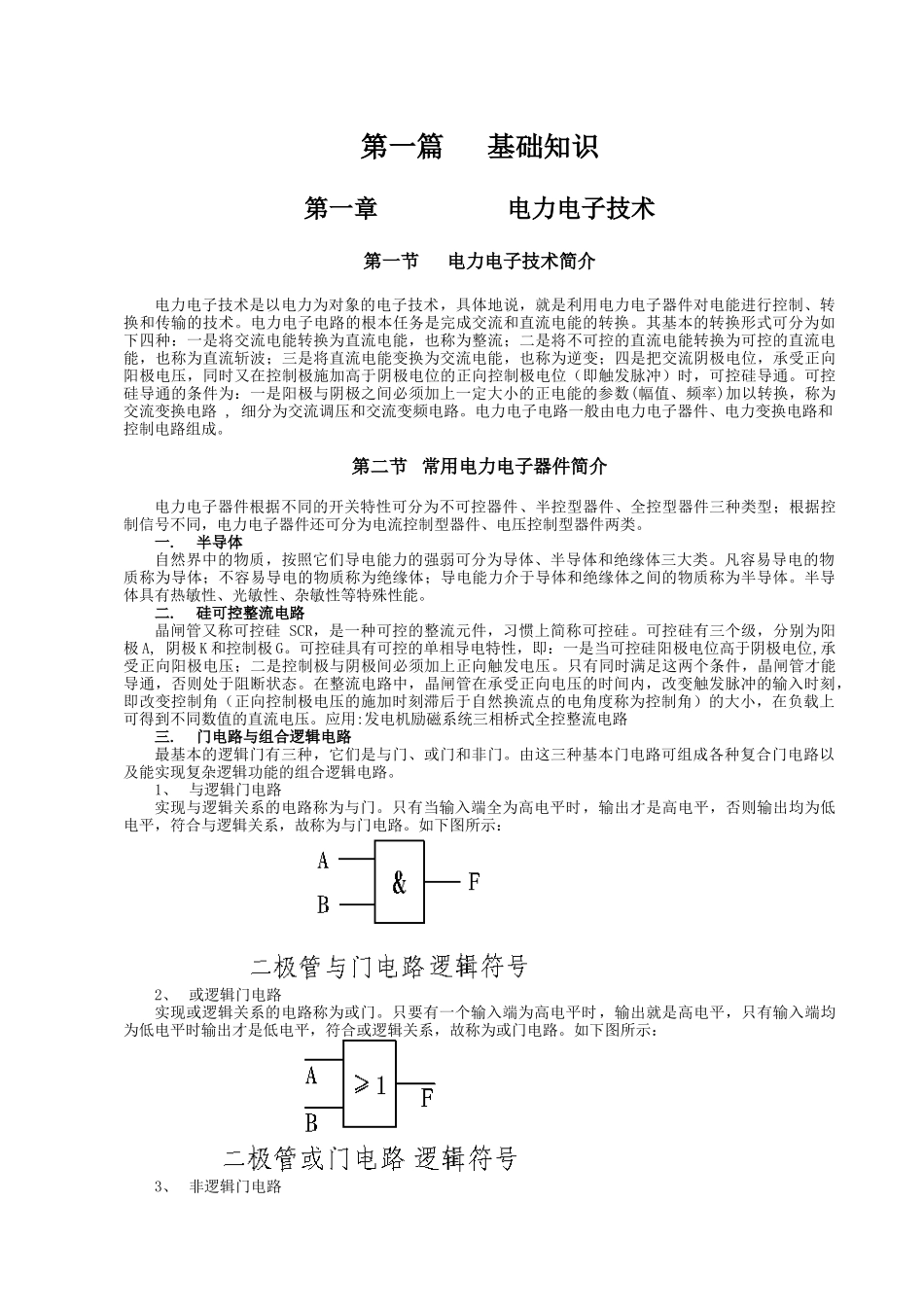

第一篇基础知识第一章 电力电子技术第一节电力电子技术简介电力电子技术是以电力为对象的电子技术，具体地说，就是利用电力电子器件对电能进行控制、转换和传输的技术。电力电子电路的根本任务是完成交流和直流电能的转换。其基本的转换形式可分为如下四种：一是将交流电能转换为直流电能，也称为整流；二是将不可控的直流电能转换为可控的直流电能，也称为直流斩波；三是将直流电能变换为交流电能，也称为逆变；四是把交流阴极电位，承受正向阳极电压，同时又在控制极施加高于阴极电位的正向控制极电位（即触发脉冲）时，可控硅导通。可控硅导通的条件为：一是阳极与阴极之间必须加上一定大小的正电能的参数(幅值、频率)加以转换，称为交流变换电路 , 细分为交流调压和交流变频电路。电力电子电路一般由电力电子器件、电力变换电路和控制电路组成。第二节 常用电力电子器件简介电力电子器件根据不同的开关特性可分为不可控器件、半控型器件、全控型器件三种类型；根据控制信号不同，电力电子器件还可分为电流控制型器件、电压控制型器件两类。一. 半导体自然界中的物质，按照它们导电能力的强弱可分为导体、半导体和绝缘体三大类。凡容易导电的物质称为导体；不容易导电的物质称为绝缘体；导电能力介于导体和绝缘体之间的物质称为半导体。半导体具有热敏性、光敏性、杂敏性等特殊性能。二. 硅可控整流电路晶闸管又称可控硅 SCR，是一种可控的整流元件，习惯上简称可控硅。可控硅有三个级，分别为阳极 A, 阴极 K 和控制极 G。可控硅具有可控的单相导电特性，即：一是当可控硅阳极电位高于阴极电位,承受正向阳极电压；二是控制极与阴极间必须加上正向触发电压。只有同时满足这两个条件，晶闸管才能导通，否则处于阻断状态。在整流电路中，晶闸管在承受正向电压的时间内，改变触发脉冲的输入时刻，即改变控制角（正向控制极电压的施加时刻滞后于自然换流点的电角度称为控制角）的大小，在负载上可得到不同数值的直流电压。应用:发电机励磁系统三相桥式全控整流电路三. 门电路与组合逻辑电路最基本的逻辑门有三种，它们是与门、或门和非门。由这三种基本门电路可组成各种复合门电路以及能实现复杂逻辑功能的组合逻辑电路。1、 与逻辑门电路实现与逻辑关系的电路称为与门。只有当输入端全为高电平时，输出才是高电平，否则输出均为低电平，符合与逻辑关系，故称为与门电路。如下图所示：2、 或逻辑门电路实现或逻辑关系的电路称为或门。...
