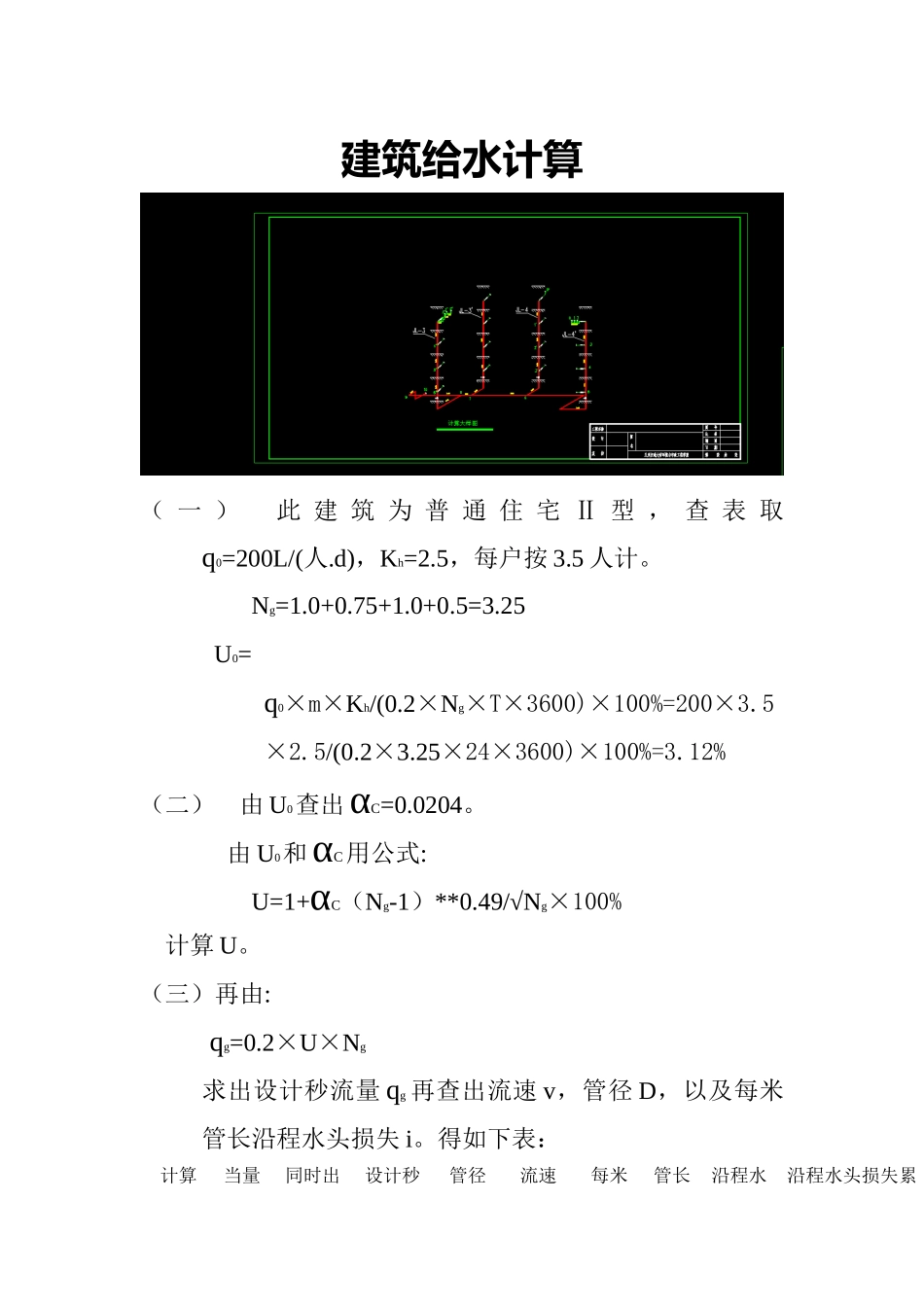

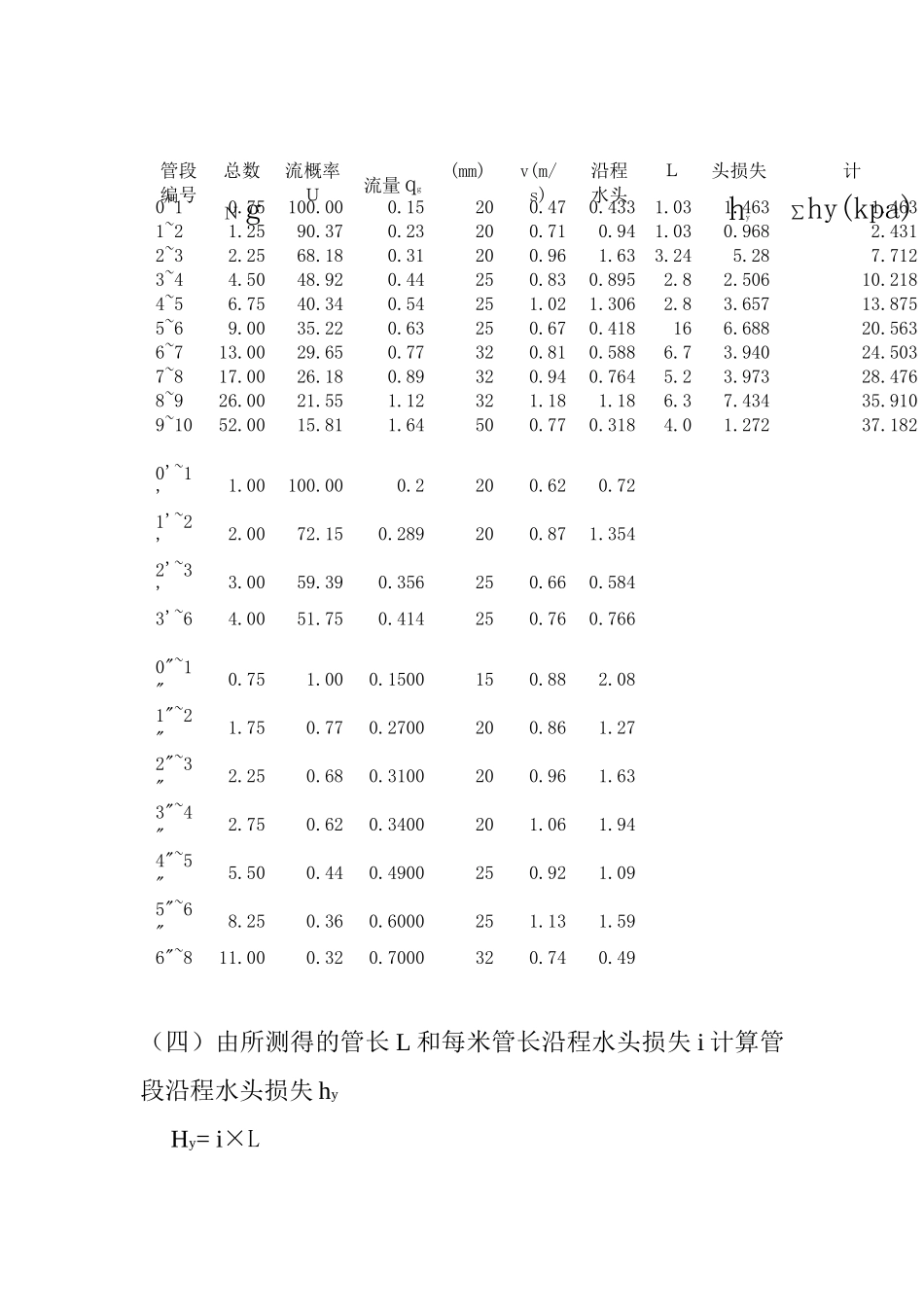

建筑给水计算（ 一 ） 此 建 筑 为 普 通 住 宅 Ⅱ 型 ， 查 表 取q0=200L/(人.d)，Kh=2.5，每户按 3.5 人计。Ng=1.0+0.75+1.0+0.5=3.25U0= q0×m×Kh/(0.2×Ng×T×3600)×100%=200×3.5×2.5/(0.2×3.25×24×3600)×100%=3.12% （二） 由 U0查出αC=0.0204。由 U0和αC用公式:U=1+αC（Ng-1）**0.49/√Ng×100%计算 U。（三）再由:qg=0.2×U×Ng求出设计秒流量 qg 再查出流速 v，管径 D，以及每米管长沿程水头损失 i。得如下表：计算当量同时出设计秒管径流速每米管长沿程水沿程水头损失累管段编号总数Ｎg流概率Ｕ流量qg(mm)v(m/s)沿程水头Ｌ头损失hy计∑hy(kpa)0~10.75 100.00 0.15200.470.4331.031.463 1.4631~21.25 90.37 0.23200.710.941.030.968 2.431 2~32.25 68.18 0.31200.961.633.245.28 7.712 3~44.50 48.92 0.44250.830.8952.82.506 10.218 4~56.75 40.34 0.54251.02 1.3062.83.657 13.875 5~69.00 35.22 0.63250.670.418166.688 20.563 6~713.00 29.65 0.77320.810.5886.73.940 24.503 7~817.00 26.18 0.89320.940.7645.23.973 28.476 8~926.00 21.55 1.12321.181.186.37.434 35.910 9~1052.00 15.81 1.64500.770.3184.0 1.272 37.182 0'~1'1.00 100.00 0.2200.620.721'~2'2.00 72.15 0.289200.871.3542'~3'3.00 59.39 0.356250.660.5843'~64.00 51.75 0.414250.760.7660"~1"0.75 1.00 0.1500 150.882.081"~2"1.75 0.77 0.2700 200.861.272"~3"2.25 0.68 0.3100 200.961.633"~4"2.75 0.62 0.3400 201.061.944"~5"5.50 0.44 0.4900 250.921.095"~6"8.25 0.36 0.6000 251.131.596"~811.00 0.32 0.7000 320.740.49（四）由所测得的管长 L 和每米管长沿程水头损失 i 计算管段沿程水头损失 hy Hy= i×L最后计算出管段沿程水头损失总数∑hy。（五）局部水头损失为∑hj:∑hj=30%∑hy=0.3×37.181=11.154 kpa计算管路的水头损失 H 为: H=∑hy+∑hj=37.181+11.154=48.335 kpa(六) 因住宅的建筑用水量较小，总水表及分户水表均选LXS 湿式水表，分户水表和总水表分别安装在 2-3 和 9-10管段上， q2-3=0.31 L/s=1.12/h q9-10=1.46 L/s=5.90/h查附录 1-1，选口径为 20mm 的分户水表，其常用流量为 2.5/h > q2-3,过载流量为 5 /h：hd=qg**2/Kb=qg**2/Qmax**2/100=1.12×1.12/25/100=5.018 kpa选口径为 50mm...
