鹿泉区李村镇东小壁平房户天然气工程施工组织设计VIP专享VIP免费

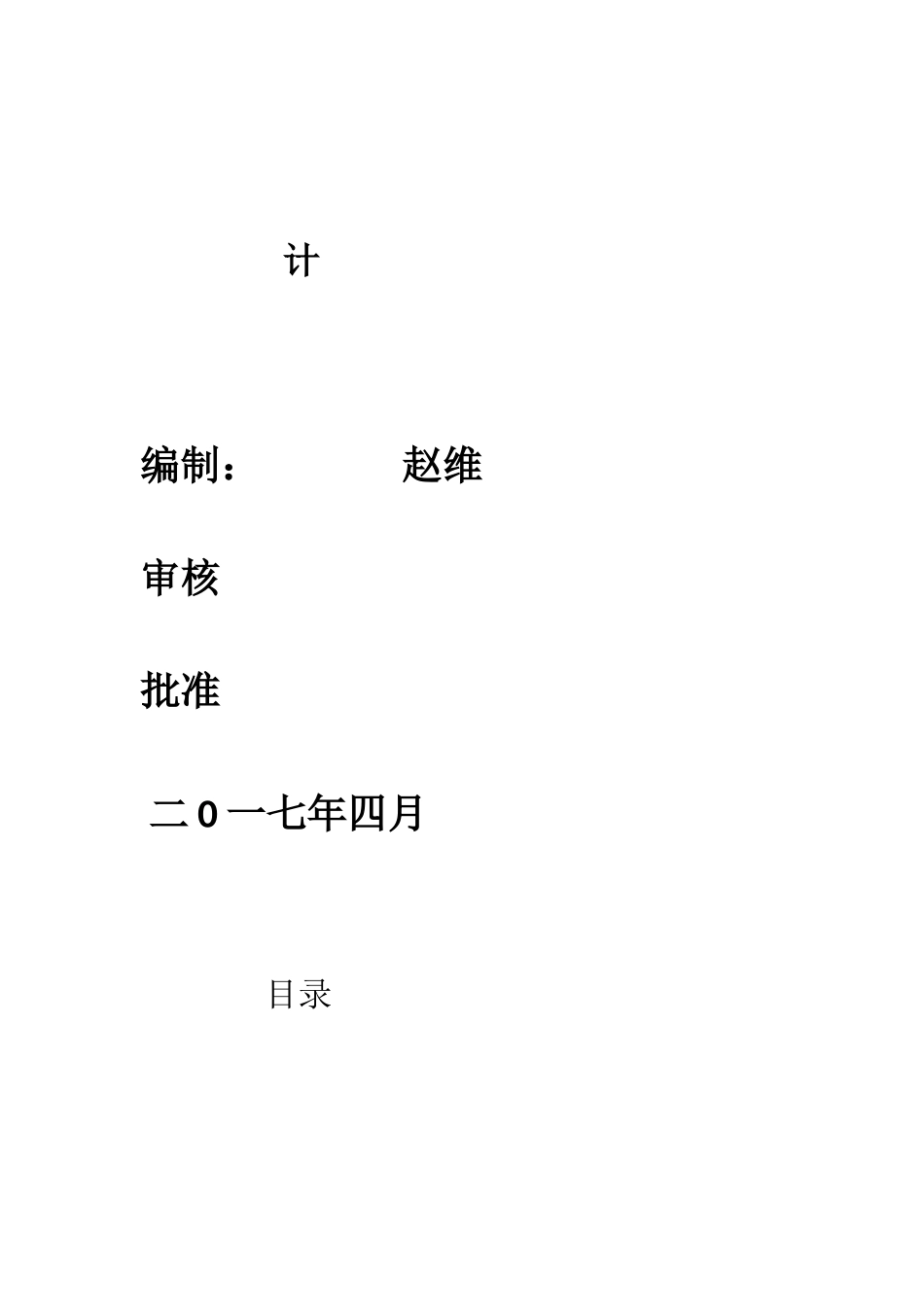

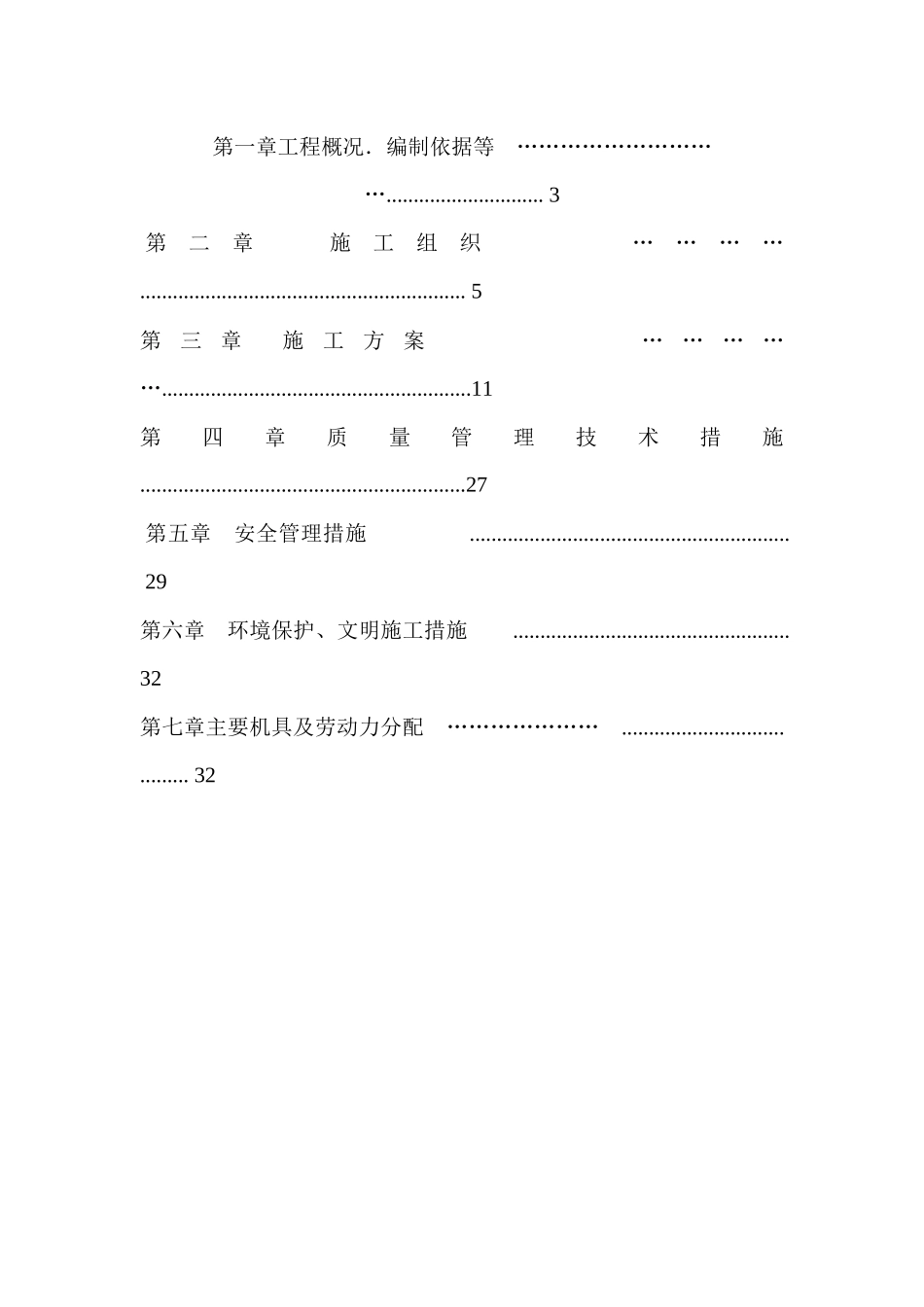

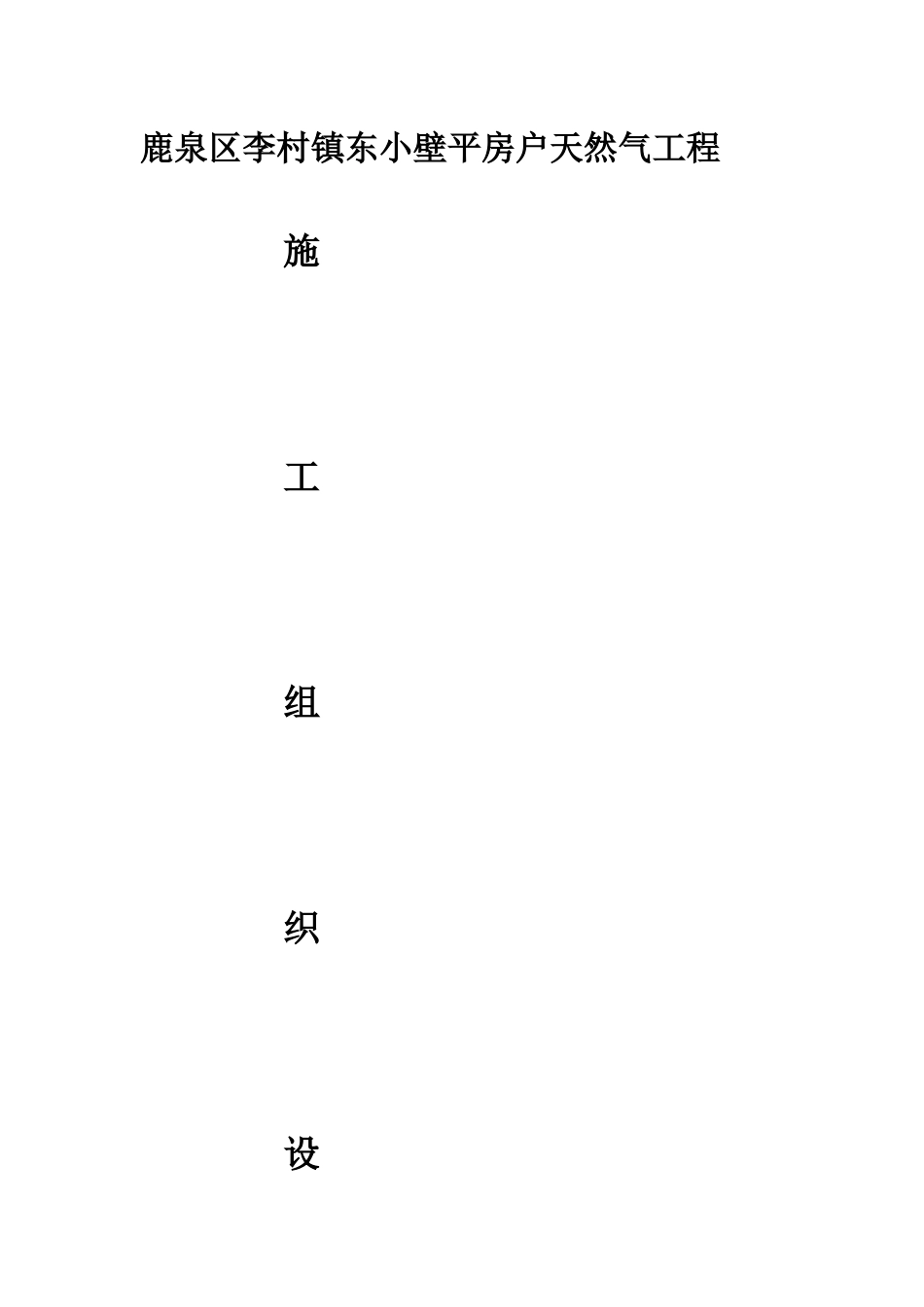

鹿泉区李村镇东小壁平房户天然气工程 施 工 组 织 设 计编制： 赵维审核批准 二 0 一七年四月 目录 第一章工程概况．编制依据等 …………………………............................. 3 第二章 施工组织 ………… ............................................................ 5 第三章 施工方案 …………….........................................................11第四章质量管理技术措施 ............................................................27 第五章 安全管理措施 ........................................................... 29第六章 环境保护、文明施工措施 ...................................................32第七章主要机具及劳动力分配 ………………… ....................................... 32第一章 工程概况．编制依据．（一）工程概况与主要工程量：本工程为鹿泉区李村镇东小壁平房户天然气工程。供气对象为东小壁的居民用户。设计为 354 户，气源东小壁村西南方向待设计中压天然气管道。由于中压 PE 管道的两侧都有民房，中间是农村公路 无法采取大开挖的形式施工。根据实际情况采用定向钻拉管施工方案施工燃气用聚乙烯管道 SDR11 DN160 290 米燃气用聚乙烯管道 SDR11 DN110 208 米燃气用聚乙烯管道 SDR11 DN90 426 米燃气用聚乙烯管道 SDR11 DN63 235 米3PE 加强级低压流体输送用流体焊接钢管 D76.1*4.0 183 米 3PE 加强级低压流体输送用流体焊接钢管 D60.3*3.8 262 米3PE 加强级低压流体输送用流体焊接钢管 D48.3*3.5 67 米低压流体输送用流体焊接钢管 D76.1*4.0 724 米低压流体输送用流体焊接钢管 D60.3*3.8 3042 米低压流体输送用流体焊接钢管 D48.3*3.5 2622 米中压阀门井 1 座调压箱 13 台 （二）编制依据： 1 施工图纸2, 城 镇 燃 气 输 配 工 程 施 工 及 验 收 规 范 （ CJJ33—2005)3 城 镇 燃 气 室 内 工 程 施 工 及 验 收 规 范 （ CJJ94-2009)4, 燃 气 用 埋 地 聚 乙 烯 （ PE ） 管 道 系 统 第 一 部 分 ： 管 材（GB15558.1-2015) 5.燃气用埋地聚乙烯（PE）管道系统第二部分：管件（GB15558.2-2005)6.燃 气 用 埋 地 聚 乙 烯 （ PE ） 管 道 系 统 第 三 部 分 ： 阀 门（GB15558.3-2008）7. 聚 乙 烯 燃 ...
