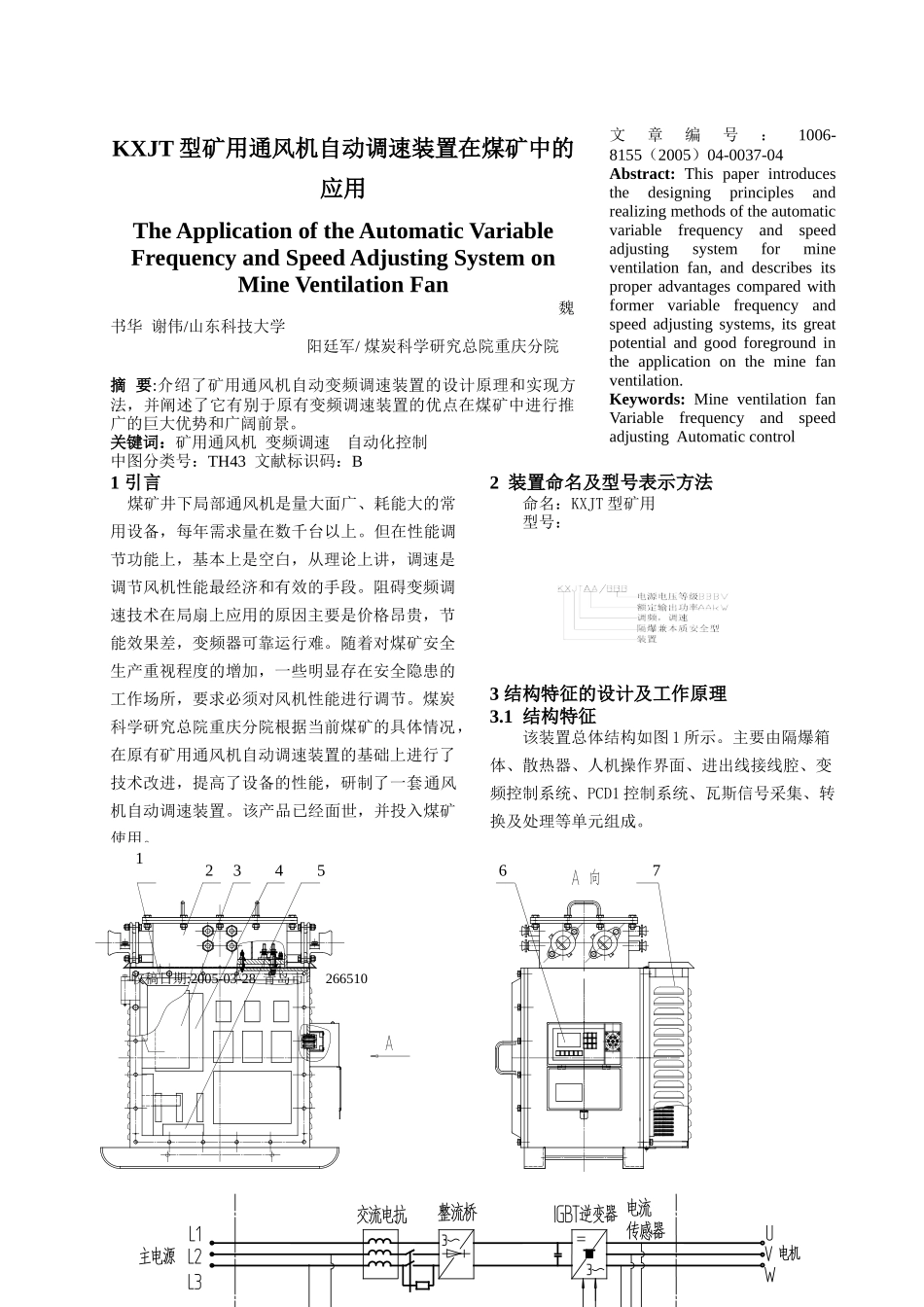

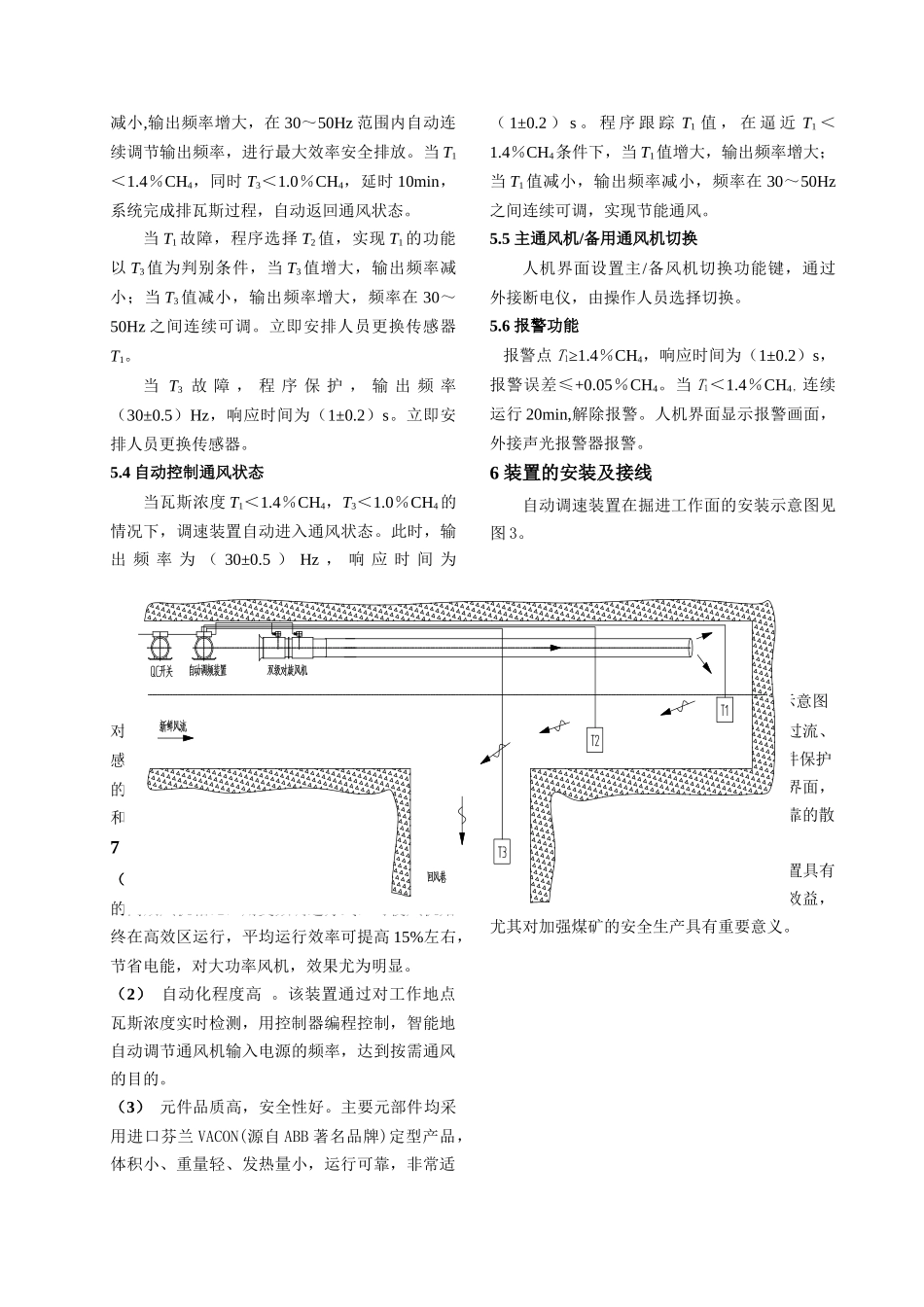

KXJT 型矿用通风机自动调速装置在煤矿中的应用The Application of the Automatic Variable Frequency and Speed Adjusting System on Mine Ventilation Fan魏书华 谢伟/山东科技大学 阳廷军/ 煤炭科学研究总院重庆分院摘 要:介绍了矿用通风机自动变频调速装置的设计原理和实现方法，并阐述了它有别于原有变频调速装置的优点在煤矿中进行推广的巨大优势和广阔前景。关键词：矿用通风机 变频调速 自动化控制 中图分类号：TH43 文献标识码：B文章编号：1006-8155（2005）04-0037-04Abstract: This paper introduces the designing principles and realizing methods of the automatic variable frequency and speed adjusting system for mine ventilation fan, and describes its proper advantages compared with former variable frequency and speed adjusting systems, its great potential and good foreground in the application on the mine fan ventilation.Keywords: Mine ventilation fan Variable frequency and speed adjusting Automatic control 1 引言 煤矿井下局部通风机是量大面广、耗能大的常用设备，每年需求量在数千台以上。但在性能调节功能上，基本上是空白，从理论上讲，调速是调节风机性能最经济和有效的手段。阻碍变频调速技术在局扇上应用的原因主要是价格昂贵，节能效果差，变频器可靠运行难。随着对煤矿安全生产重视程度的增加，一些明显存在安全隐患的工作场所，要求必须对风机性能进行调节。煤炭科学研究总院重庆分院根据当前煤矿的具体情况，在原有矿用通风机自动调速装置的基础上进行了技术改进，提高了设备的性能，研制了一套通风机自动调速装置。该产品已经面世，并投入煤矿使用。2 装置命名及型号表示方法命名：KXJT 型矿用型号：3 结构特征的设计及工作原理3.1 结构特征该装置总体结构如图 1 所示。主要由隔爆箱体、散热器、人机操作界面、进出线接线腔、变频控制系统、PCD1 控制系统、瓦斯信号采集、转换及处理等单元组成。图 1 矿用通风机自动变频调速装置结构简图1 隔爆箱体 2 进出线接线腔 3 PCD1 控制系统 4 变频控制系统5 瓦斯信号采集、转换、处理单元 6 人机操作界面 7 散热器3.2 工作原理该装置的工艺流程如图 2 所示。1 隔爆箱体 2 进出线接线腔 3 PCD1 控制系统 4 变频控...
