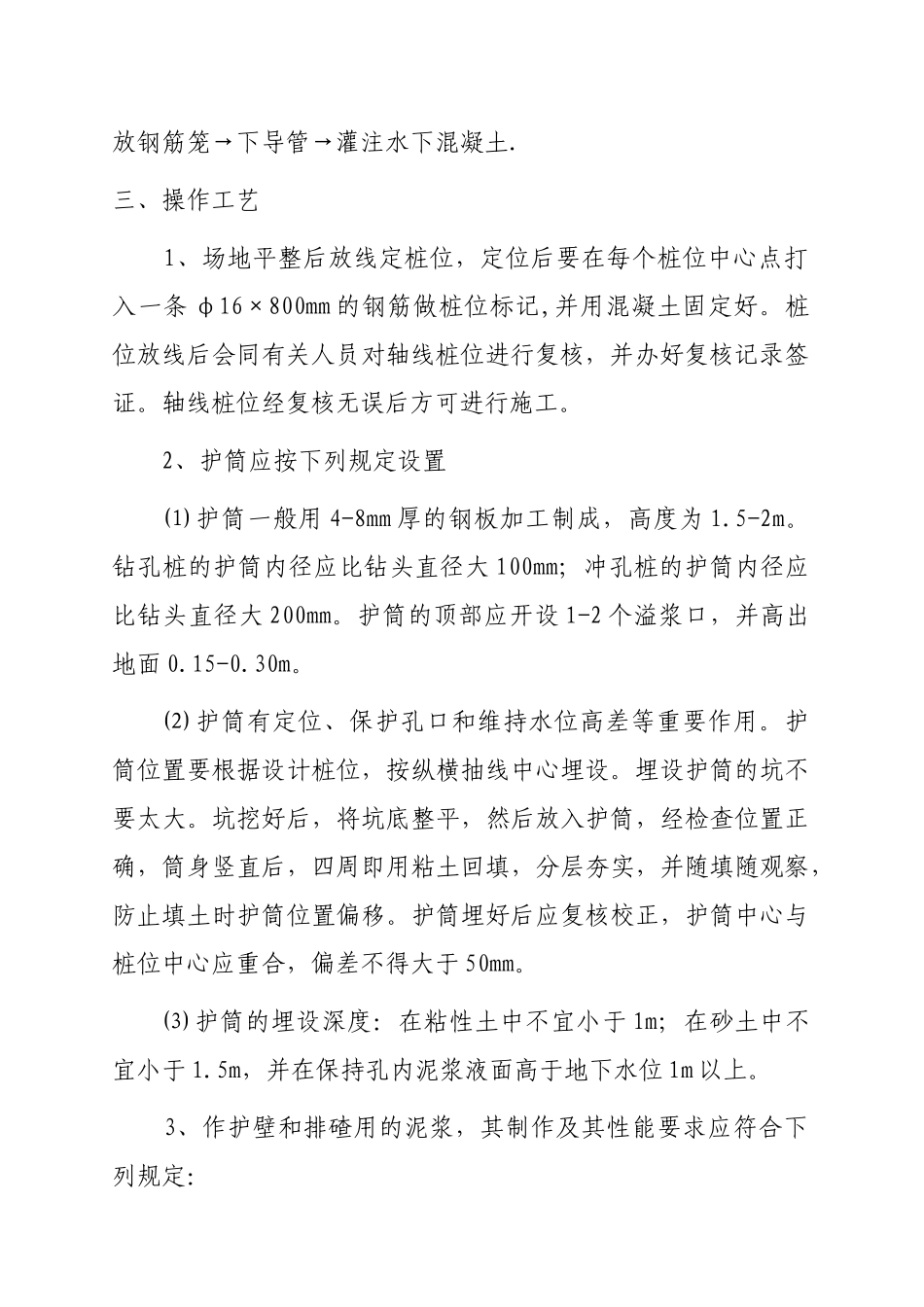

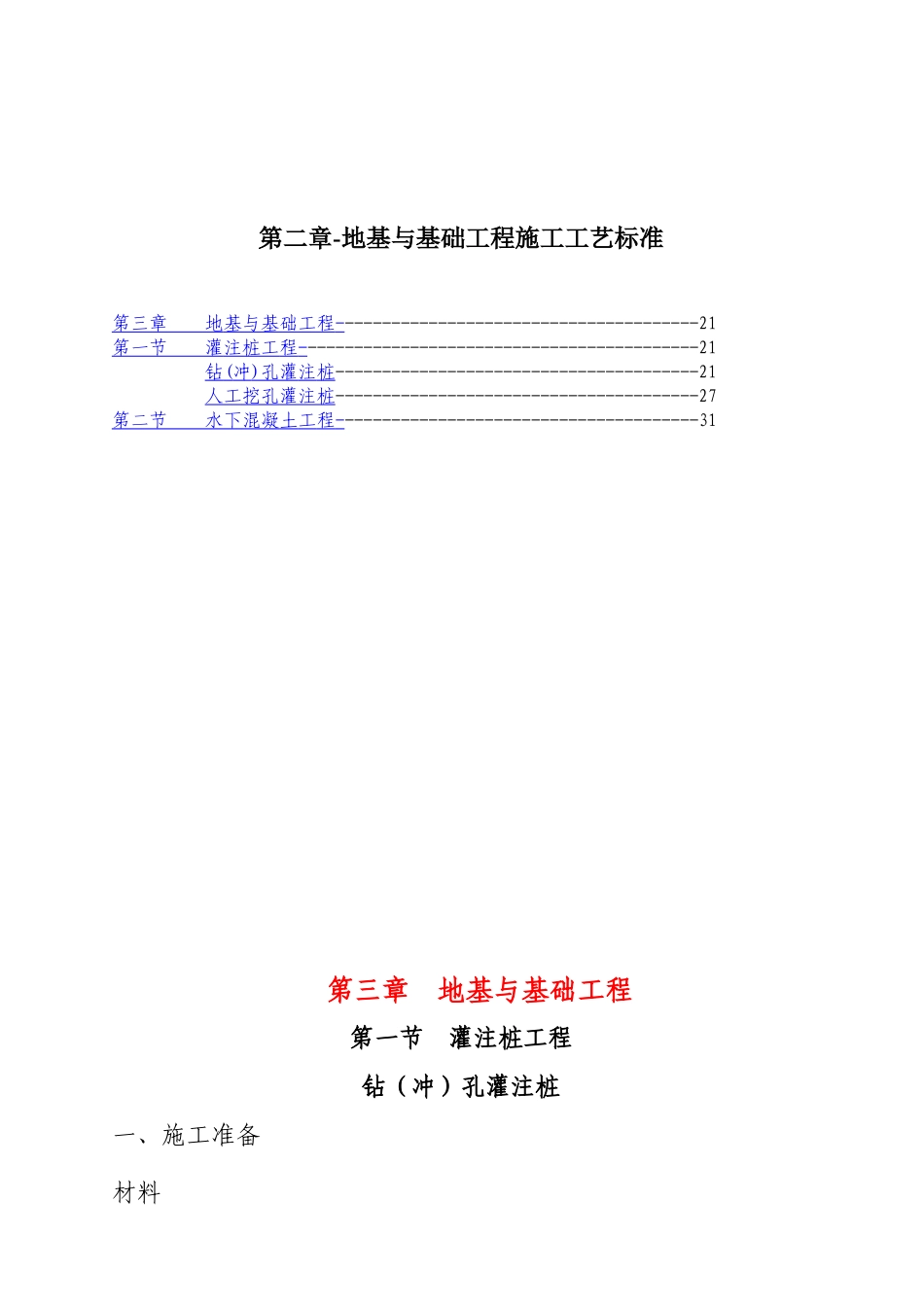

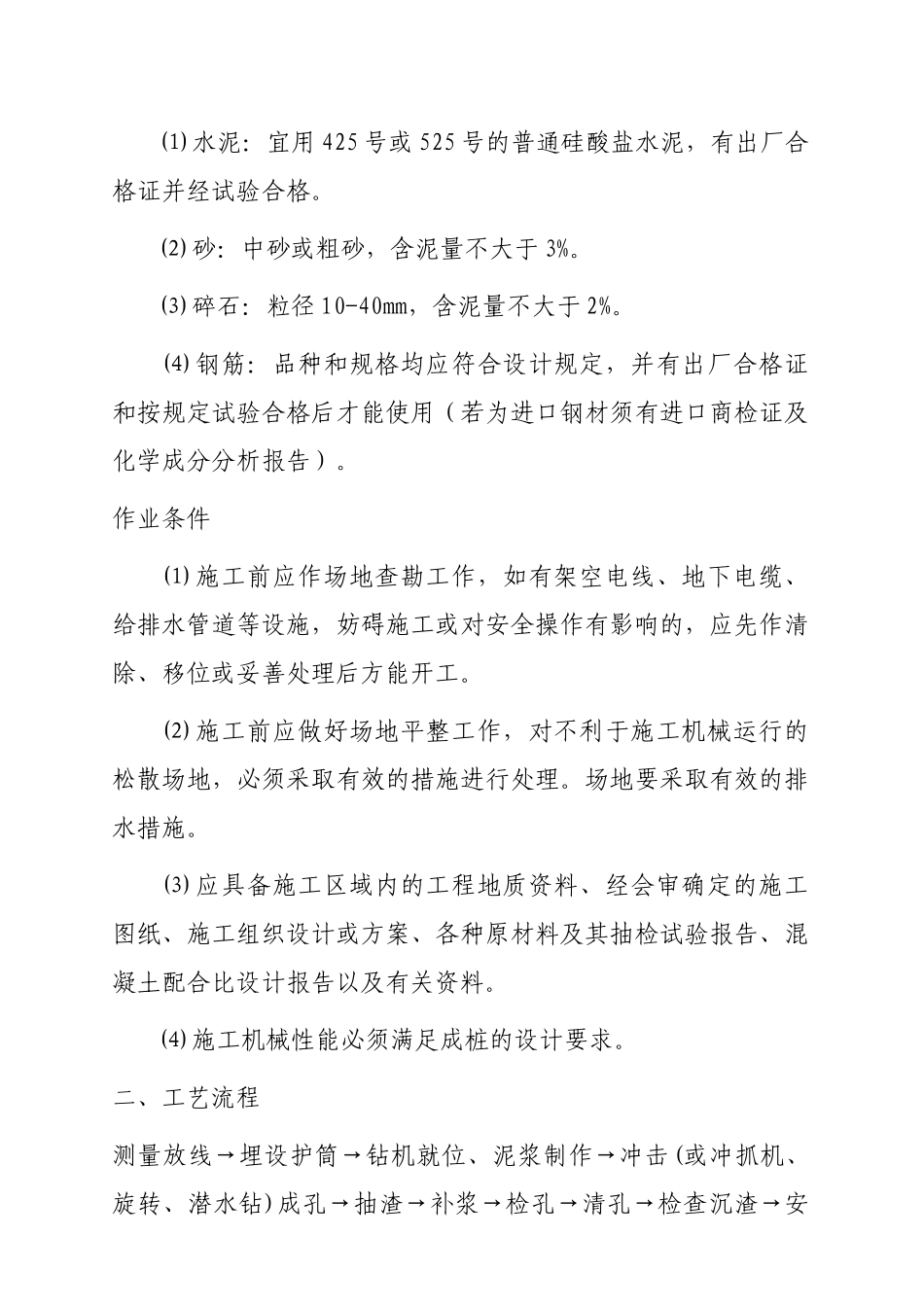

第二章-地基与基础工程施工工艺标准第三章 地 基 与基础工程 - --------------------------------------21第一节 灌 注 桩 工 程 - ------------------------------------------21 钻 ( 冲 ) 孔灌 注 桩 ---------------------------------------21 人工 挖 孔 灌注桩 ---------------------------------------27第二节 水下 混 凝 土 工 程 - --------------------------------------31第三章 地基与基础工程第一节 灌注桩工程钻（冲）孔灌注桩一、施工准备材料 ⑴ 水泥：宜用 425 号或 525 号的普通硅酸盐水泥，有出厂合格证并经试验合格。 ⑵ 砂：中砂或粗砂，含泥量不大于 3%。 ⑶ 碎石：粒径 10-40mm，含泥量不大于 2%。 ⑷ 钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用（若为进口钢材须有进口商检证及化学成分分析报告）。作业条件 ⑴ 施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。 ⑵ 施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。场地要采取有效的排水措施。 ⑶ 应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。 ⑷ 施工机械性能必须满足成桩的设计要求。二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击(或冲抓机、旋转、潜水钻)成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土.三、操作工艺 1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条 φ16×800mm 的钢筋做桩位标记,并用混凝土固定好。桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。轴线桩位经复核无误后方可进行施工。 2、护筒应按下列规定设置 ⑴ 护筒一般用 4-8mm 厚的钢板加工制成，高度为 1.5-2m。钻孔桩的护筒内径应比钻头直径大 100mm；冲孔桩的护筒内径应比钻头直径大 200mm。护筒的顶部应开设 1-2 个溢浆口，并高出地面 0.15-0.30m。 ⑵ 护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据设计桩位，按纵横抽线中心埋设。埋设护筒的坑不要太大。坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回...
