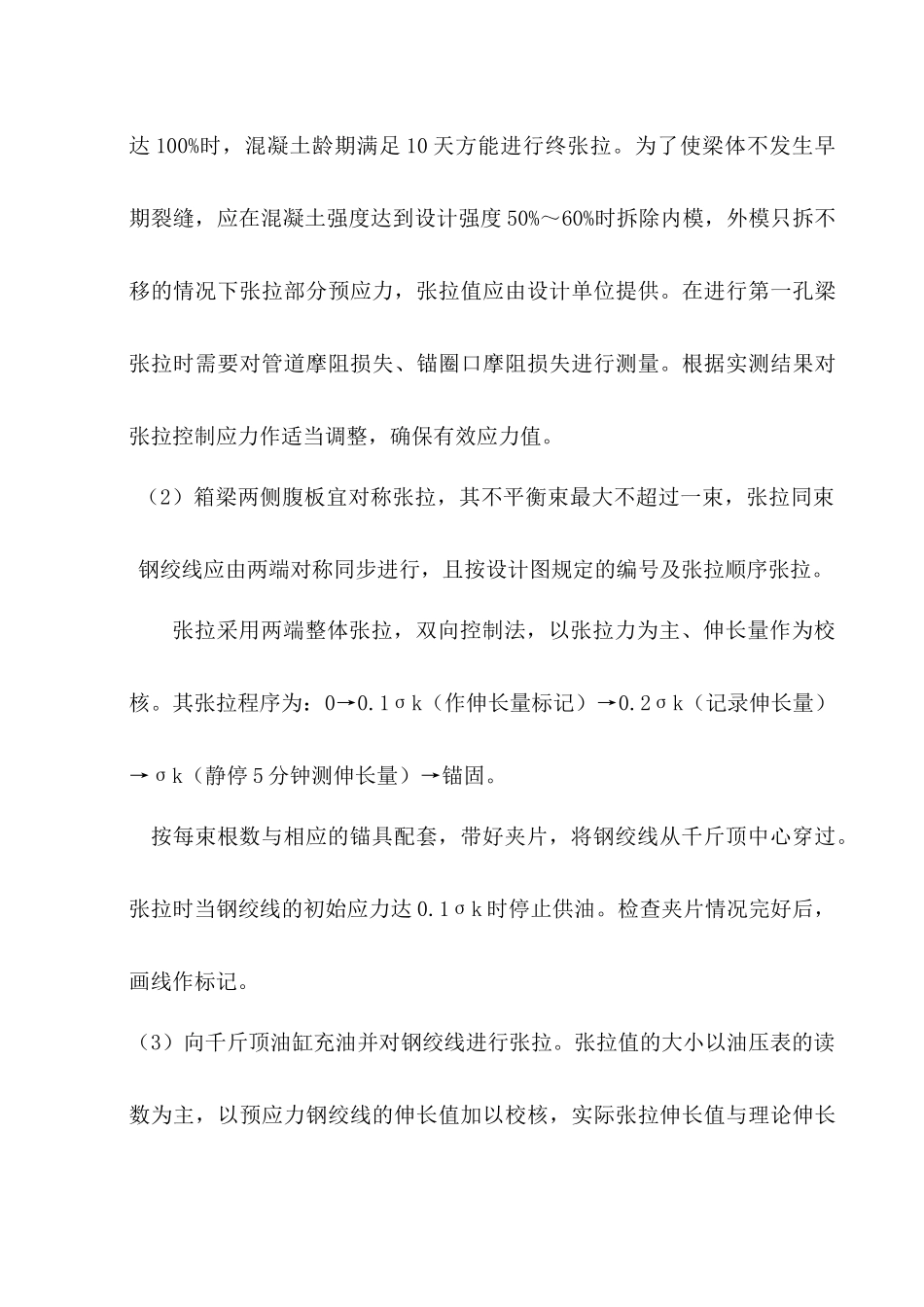

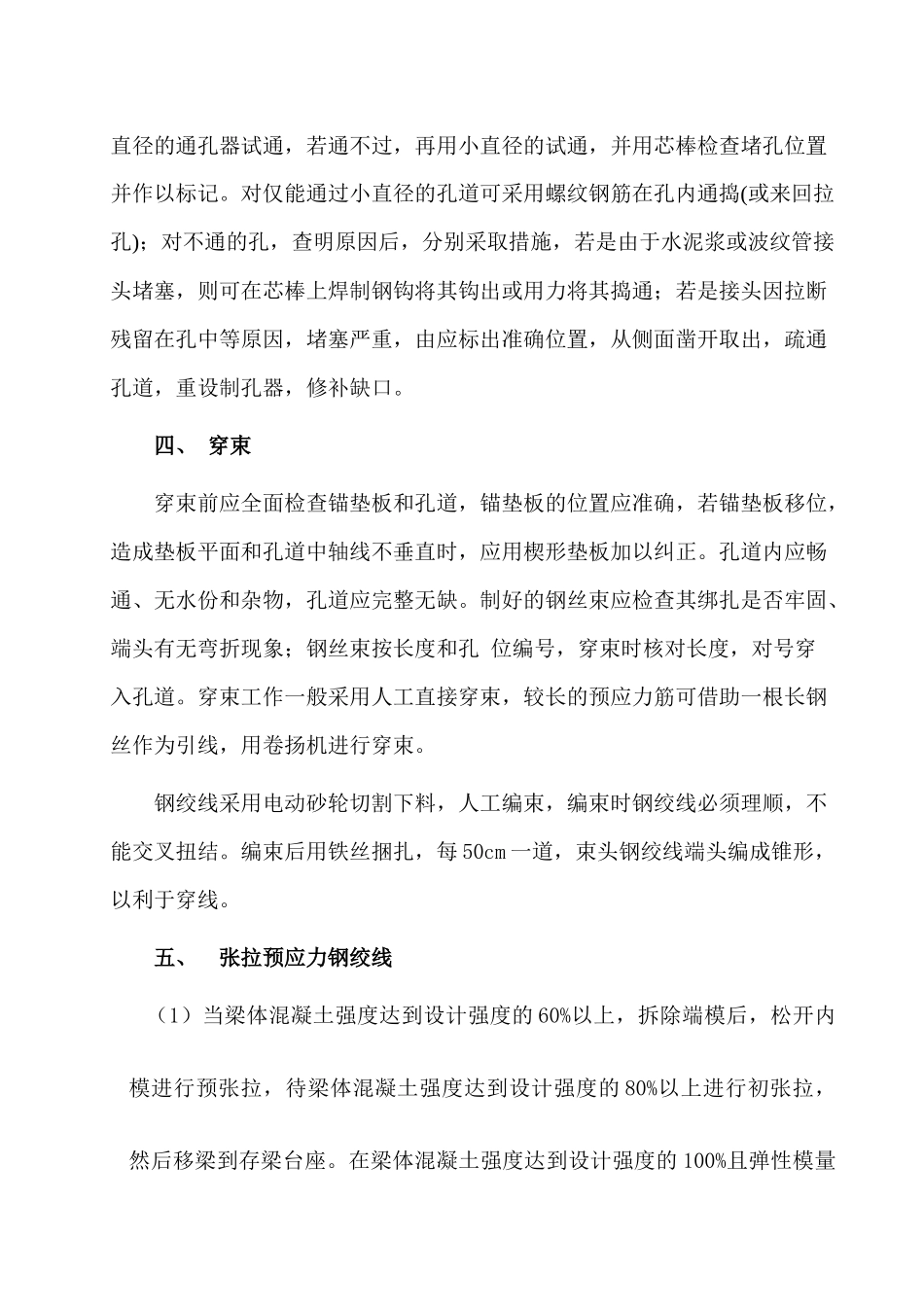

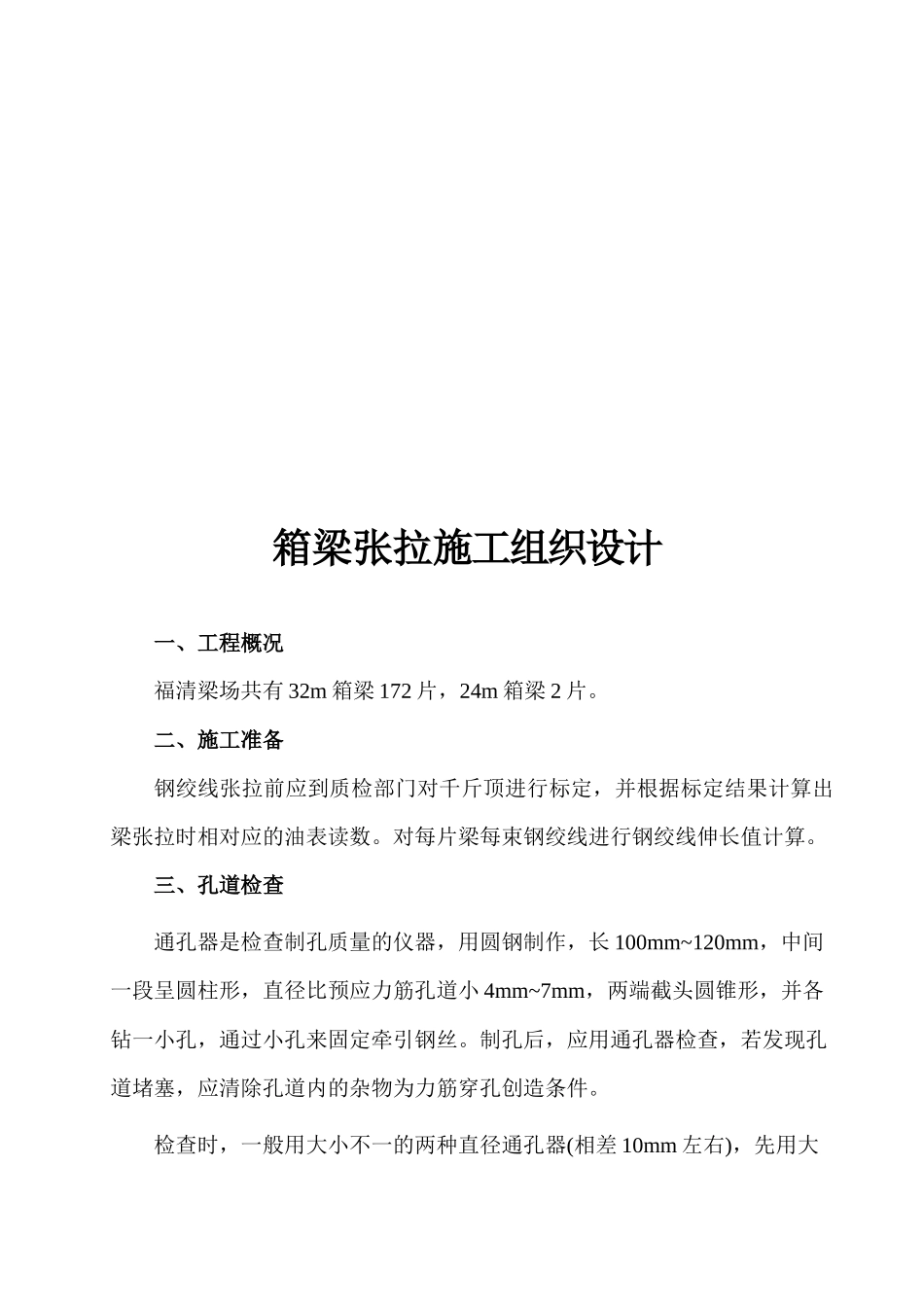

箱梁张拉施工组织设计一、工程概况福清梁场共有 32m 箱梁 172 片，24m 箱梁 2 片。二、施工准备钢绞线张拉前应到质检部门对千斤顶进行标定，并根据标定结果计算出梁张拉时相对应的油表读数。对每片梁每束钢绞线进行钢绞线伸长值计算。三、孔道检查通孔器是检查制孔质量的仪器，用圆钢制作，长 100mm~120mm，中间一段呈圆柱形，直径比预应力筋孔道小 4mm~7mm，两端截头圆锥形，并各钻一小孔，通过小孔来固定牵引钢丝。制孔后，应用通孔器检查，若发现孔道堵塞，应清除孔道内的杂物为力筋穿孔创造条件。检查时，一般用大小不一的两种直径通孔器(相差 10mm 左右)，先用大直径的通孔器试通，若通不过，再用小直径的试通，并用芯棒检查堵孔位置并作以标记。对仅能通过小直径的孔道可采用螺纹钢筋在孔内通捣(或来回拉孔)；对不通的孔，查明原因后，分别采取措施，若是由于水泥浆或波纹管接头堵塞，则可在芯棒上焊制钢钩将其钩出或用力将其捣通；若是接头因拉断残留在孔中等原因，堵塞严重，由应标出准确位置，从侧面凿开取出，疏通孔道，重设制孔器，修补缺口。四、 穿束穿束前应全面检查锚垫板和孔道，锚垫板的位置应准确，若锚垫板移位，造成垫板平面和孔道中轴线不垂直时，应用楔形垫板加以纠正。孔道内应畅通、无水份和杂物，孔道应完整无缺。制好的钢丝束应检查其绑扎是否牢固、端头有无弯折现象；钢丝束按长度和孔 位编号，穿束时核对长度，对号穿入孔道。穿束工作一般采用人工直接穿束，较长的预应力筋可借助一根长钢丝作为引线，用卷扬机进行穿束。钢绞线采用电动砂轮切割下料，人工编束，编束时钢绞线必须理顺，不能交叉扭结。编束后用铁丝捆扎，每 50cm 一道，束头钢绞线端头编成锥形，以利于穿线。五、 张拉预应力钢绞线（1）当梁体混凝土强度达到设计强度的 60%以上，拆除端模后，松开内模进行预张拉，待梁体混凝土强度达到设计强度的 80%以上进行初张拉，然后移梁到存梁台座。在梁体混凝土强度达到设计强度的 100%且弹性模量达 100%时，混凝土龄期满足 10 天方能进行终张拉。为了使梁体不发生早期裂缝，应在混凝土强度达到设计强度 50%～60%时拆除内模，外模只拆不移的情况下张拉部分预应力，张拉值应由设计单位提供。在进行第一孔梁张拉时需要对管道摩阻损失、锚圈口摩阻损失进行测量。根据实测结果对张拉控制应力作适当调整，确保有效应力值。（2）箱梁两侧腹板宜对称张拉，其不平衡束最大不超过一束，张拉同束钢...
