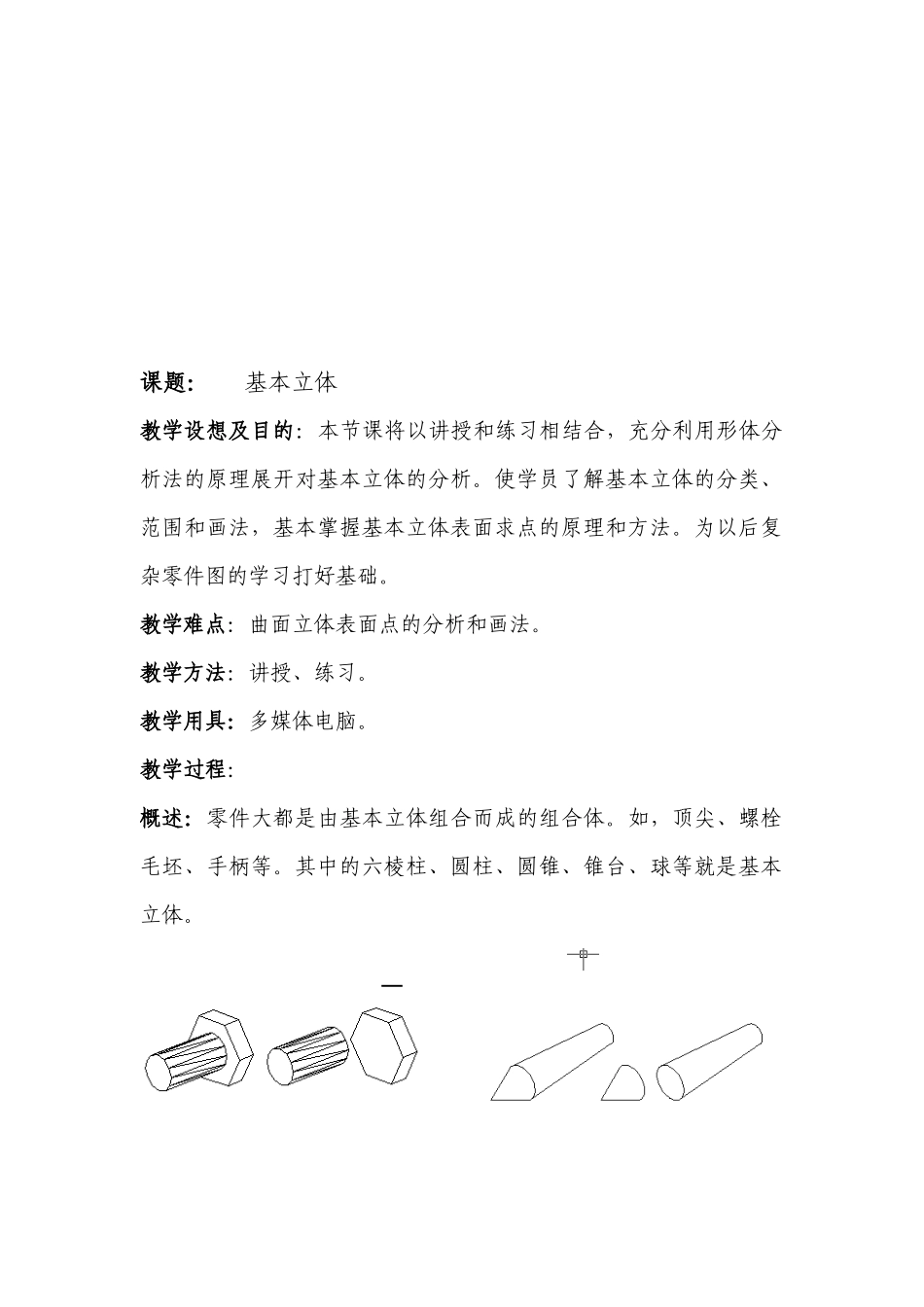

课题： 基本立体教学设想及目的：本节课将以讲授和练习相结合，充分利用形体分析法的原理展开对基本立体的分析
使学员了解基本立体的分类、范围和画法，基本掌握基本立体表面求点的原理和方法
为以后复杂零件图的学习打好基础
教学难点：曲面立体表面点的分析和画法
教学方法：讲授、练习
教学用具：多媒体电脑
教学过程：概述：零件大都是由基本立体组合而成的组合体
如，顶尖、螺栓毛坯、手柄等
其中的六棱柱、圆柱、圆锥、锥台、球等就是基本立体
基本立体的分类：1、平面立体 表面都是由平面构成的立体称为平面立体
2、曲面立体 表面由曲面或由平面和曲面构成的立体称为曲面立体
3、柱体 由棱柱、圆柱等的单向叠加、挖切而成的等厚立体称为柱体一、 平面立体1、棱柱 1）棱柱的特征 棱柱可以看成是由一平面多边形沿某一与其垂直的直线移动（拉伸）而成
棱柱顶面和底面是两个形状相同且互相平行的多边形平面，这两个面是特征面，其他表面为矩形，垂直于特征面

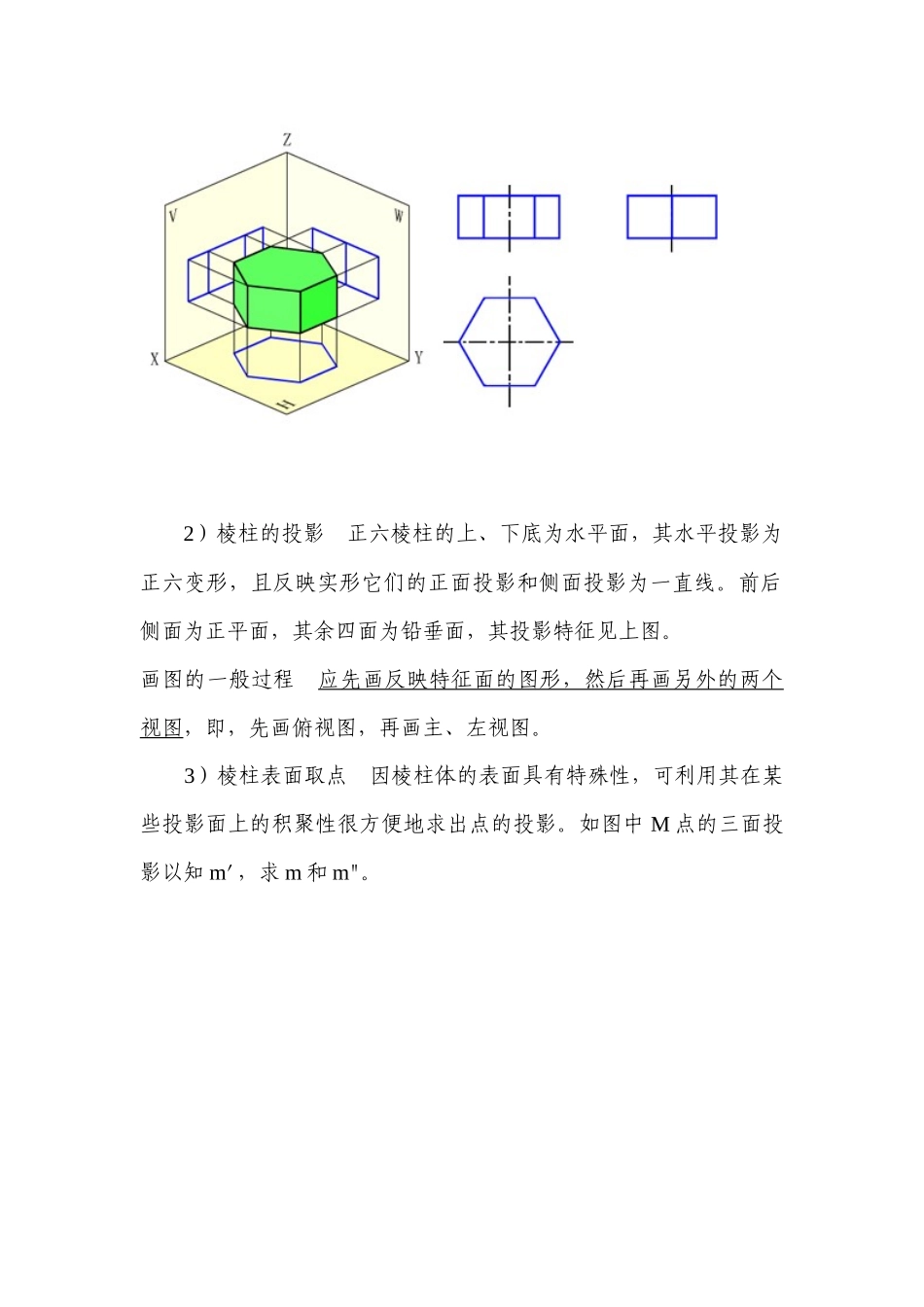

2）棱柱的投影 正六棱柱的上、下底为水平面，其水平投影为正六变形，且反映实形它们的正面投影和侧面投影为一直线
前后侧面为正平面，其余四面为铅垂面，其投影特征见上图
画图的一般过程 应先画反映特征面的图形，然后再画另外的两个视图，即，先画俯视图，再画主、左视图
3）棱柱表面取点 因棱柱体的表面具有特殊性，可利用其在某些投影面上的积聚性很方便地求出点的投影
如图中 M 点的三面投影以知 m'，求 m 和 m"
2、棱锥1）棱锥的特征 棱锥的底面为多边形，各侧面均为过锥顶的三角形
2）棱锥的投影 正三棱锥的底面为三角形，在投影体系中是水平面，并反映实形，它在正面和侧面的投影积聚成一条直线段
三个棱面有一个是侧垂面，在 W 面上为一直线，另外两投影为类似形；其余两个棱面均为一般位置面，在三个投影面上都不能反映实形
3）棱柱表面求点 棱柱上特殊表面上的点可利用其投
