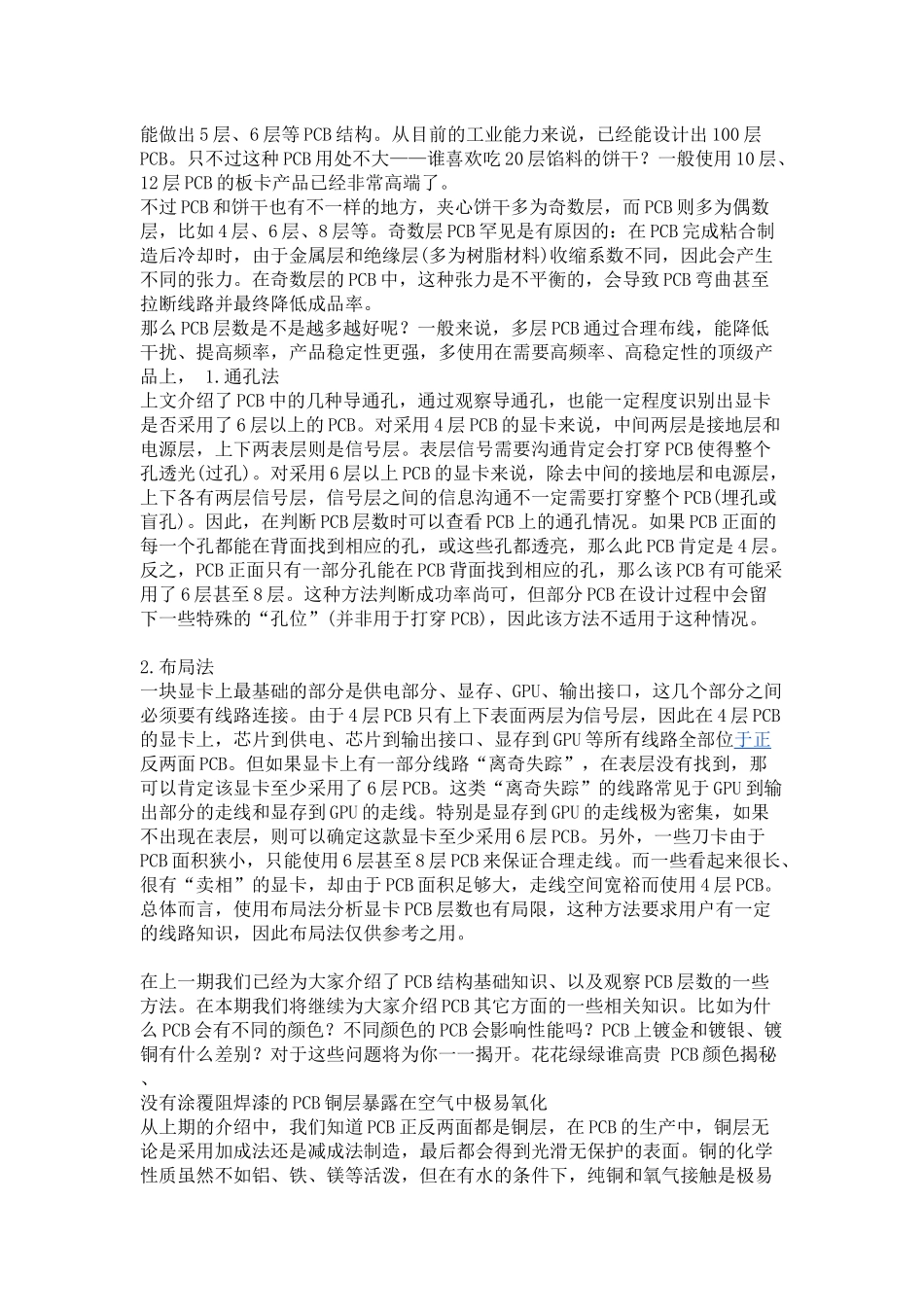

对新手用户来说，他们对板卡上的元器件知之甚少，不清楚这些元器件对板卡的稳定性究竟起到怎样的作用，更别提如何来识别和辨别这些元器件的优劣。因此，从本期开始，我们将帮助新手来认识和辨别板卡上的各种元器件，让大家在购买板卡时做到心中有数。在多数情况下，PCB 本身被普通用户所忽视，而厂商却在不停地宣传如多层PCB、两倍铜 PCB 等新技术。那么，PCB 的层数对板卡又有什么影响？如何分辨 PCB 的层数？两倍铜等技术会带来怎样的好处？别急，看完本文，你将会得到完整的答案。怎么方便怎么来—PCB 的诞生相信不少玩家肯定还记得物理电学课程上的情景：在电学课程上，学生需要手动将各种各样的线路连接起来直到完成工程。在稍微复杂一些的电子实验课上，一个实验甚至需要连接上百条线路。这些线路都采用普通的铜导线，外皮是绝缘塑料。很显然，实验的结果暂且不说，光是连接这些线路就令人头疼。如果没有 PCB，Core i7 860 处理器的 1156 个针脚都使用铜线连接的话，那将是多么恐怖的一个数字！技术总是向着更方便和更简洁的方向发展。早在上个世纪的 1925 年，美国人 Charles Ducas 首次成功在绝缘的基板上印刷出线路图案，再以电镀的方式建立导体作为连接线，第一次诞生了印刷电路板的概念。数年后的1936 年，奥地利科学家保罗·爱斯勒(Paul Eisler)在英国首次展示了他的箔膜技术，这成为现代 PCB 的里程碑事件。时至今日，PCB 已经进化到难以想象的地步，但无论最终产品如何改变，Charles Ducas 首次使用的“加成法”和 Paul Eisler 发明的“减成法”，依旧是 PCB 生产的最重要方法。从英文单词的原意来说，PCB(Printed circuit board)或 PWB(Printed wire board)，都可翻译为印刷线路板。通过印刷，生产者能通过大规模生产，迅速制造出复杂的线路。和原始的线路插接相比，一次 PCB 的模具制造就可以生产成千上万个完全相同、几乎不会有任何错误的产品。相比之下，手工接插件无论是效率还是良品率，都差得太远了。像夹心饼干一样简单—PCB 层叠式结构PCB 和夹心饼的结构类似，面饼类似 PCB 的铜箔，在 PCB 的制造过程中，铜箔在腐蚀完成后和其它材料一起压合使用。饼干的夹心馅料可被认为是 PCB的绝缘层——绝缘层材料一般是包裹在玻璃纤维中的树脂。绝缘层在 PCB制造过程中通过高温融化、高压压制后和铜层紧紧贴合在一起，最终成为我们看到的 PCB。在多层 PCB 的导通孔中，除了上面讲的...
