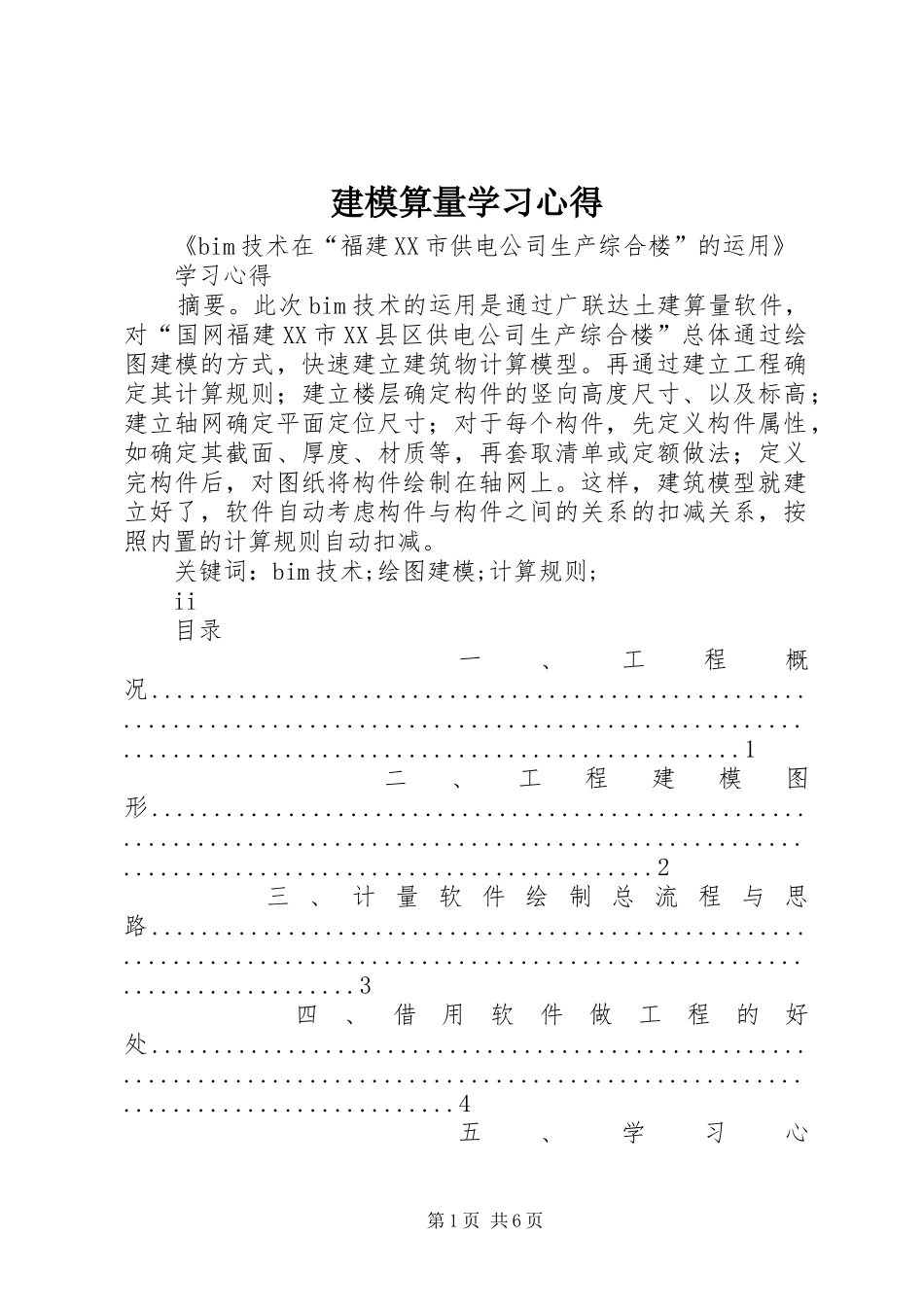

建模算量学习心得 《bim 技术在“福建 XX 市供电公司生产综合楼”的运用》 学习心得 摘要。此次 bim 技术的运用是通过广联达土建算量软件，对“国网福建 XX 市 XX 县区供电公司生产综合楼”总体通过绘图建模的方式，快速建立建筑物计算模型。再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。 关键词：bim 技术;绘图建模;计算规则; ii 目录 一、工程概况..............................................................................................................................................................1 二、工程建模图形.......................................................................................................................................................2 三 、 计 量 软 件 绘 制 总 流 程 与 思路...............................................................................................................................3 四、借用软件做工程的好处.......................................................................................................................................4 五、学习心第 1 页 共 6 页得..............................................................................................................................................................4 iii 福建宏电造价咨询公司 一、工程概况 1、建设地点：XX 市市 XX 县区 2、工程专业：建筑安装工程 3、工程类型：综合楼 1）建筑面积：约 9965.43m2（； 2）层数及檐口高度：地下一层、地上 11 层，49.2m；3）结构质式：钢筋混凝土框架结构；4）基础类型：筏板基础；5）混凝土情况：采用商品混凝土； 福建宏电造价咨询公司 二、工程建模图形 福建宏电造价咨询公司 三、计量软件绘制总流程与思路 总体流程：先主体→装修→再零星 按建筑物的不同位置：首层→地上→地下→基础 结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板...
