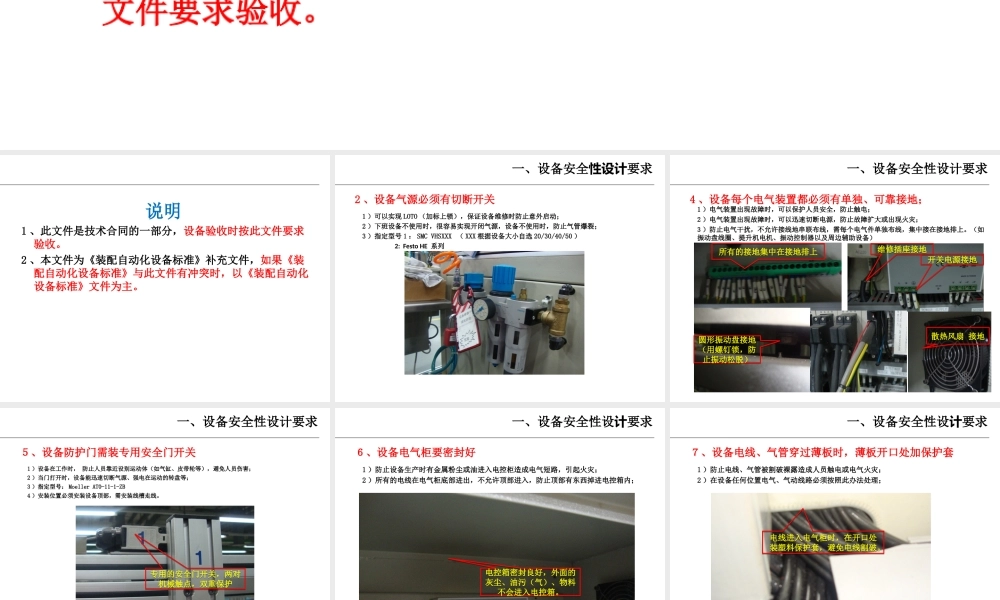

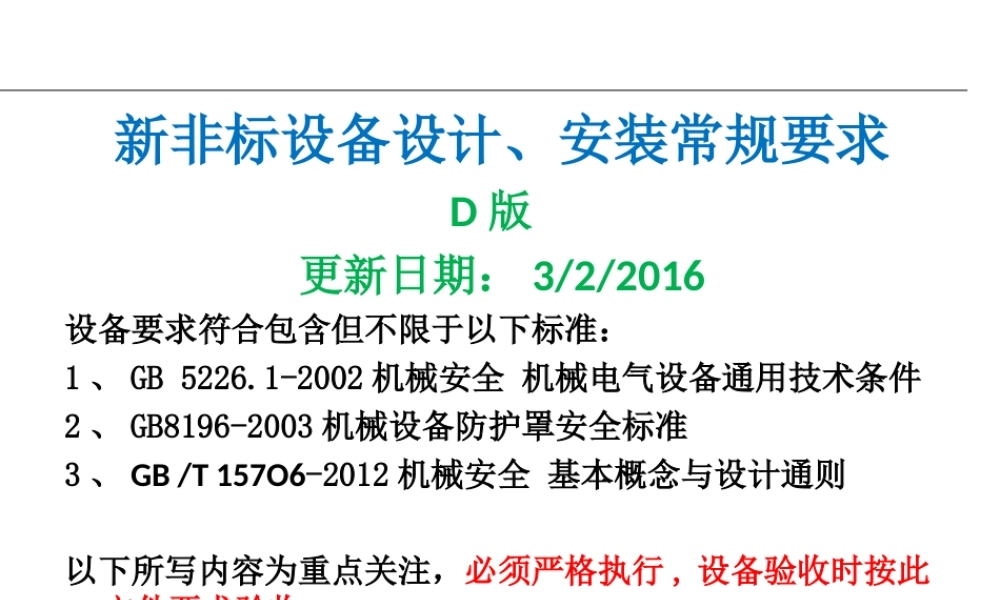

新非标设备设计、安装常规要求D 版 更新日期： 3/2/2016设备要求符合包含但不限于以下标准：1 、 GB 5226.1-2002 机械安全 机械电气设备通用技术条件2 、 GB8196-2003 机械设备防护罩安全标准3 、 GB /T 157O6-2012 机械安全 基本概念与设计通则以下所写内容为重点关注，必须严格执行 , 设备验收时按此文件要求验收。 说明1 、此文件是技术合同的一部分，设备验收时按此文件要求验收。2 、本文件为《装配自动化设备标准》补充文件，如果《装配自动化设备标准》与此文件有冲突时，以《装配自动化设备标准》文件为主。 1 ）可以实现 LOTO （加标上锁），保证设备维修时防止意外启动；2 ）下班设备不使用时，很容易实现开闭气源，设备不使用时，防止气管爆裂；3 ）指定型号 1 ： SMC VHSXXX （ XXX 根据设备大小自选 20/30/40/50 ） 2: Festo HE 系列2 、设备气源必须有切断开关一、设备安全性设计要求1 ）电气装置出现故障时，可以保护人员安全，防止触电；2 ）电气装置出现故障时，可以迅速切断电源，防止故障扩大或出现火灾；3 ）防止电气干扰，不允许接线地串联布线，需每个电气件单独布线，集中接在接地排上。（如振动盘线圈、提升机电机、振动控制器以及周边辅助设备）4 、设备每个电气装置都必须有单独、可靠接地；所有的接地集中在接地排上所有的接地集中在接地排上维修插座接地维修插座接地开关电源接地开关电源接地圆形振动盘接地（用螺钉锁，防止振动松脱）圆形振动盘接地（用螺钉锁，防止振动松脱）散热风扇 接地散热风扇 接地一、设备安全性设计要求1 ）设备在工作时， 防止人员靠近设别运动体（如气缸、皮带轮等），避免人员伤害；2 ）当门打开时，设备能迅速切断气源、强电在运动的转盘等；3 ）指定型号： Moeller AT0-11-1-ZB4 ）安装位置必须安装设备顶部，需安装线槽走线。５、设备防护门需装专用安全门开关专用的安全门开关，两对机械触点，双重保护专用的安全门开关，两对机械触点，双重保护一、设备安全性设计要求1 ）防止设备生产时有金属粉尘或油进入电控柜造成电气短路，引起火灾；2 ）所有的电线在电气柜底部进出，不允许顶部进入，防止顶部有东西掉进电控箱内；６、设备电气柜要密封好电控箱密封良好，外面的灰尘、油污（气）、物料不会进入电控箱。电控箱密封良好，外面的灰尘、油污（气）、物料不会进入电控箱。一、设备安全性设计要求1 ）防止电线、气管被割...
