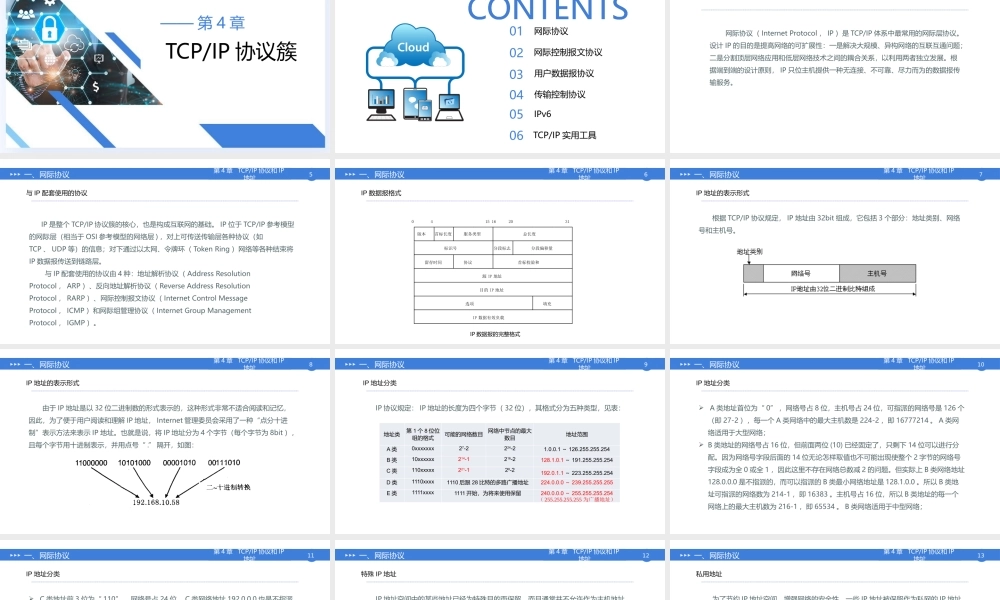

计算机网络技术基础名校名师精品系列教材Foundations of Computer Network TechnologyTCP/IP 协议簇—— 第 4 章名校名师精品系列教材CONTENTSCONTENTS01网际协议02网际控制报文协议03用户数据报协议04传输控制协议05IPv606TCP/IP 实用工具4 第 4 章 TCP/IP 协议和 IP地址一、网际协议 网际协议（ Internet Protocol ， IP ）是 TCP/IP 体系中最常用的网际层协议。设计 IP 的目的是提高网络的可扩展性：一是解决大规模、异构网络的互联互通问题；二是分割顶层网络应用和低层网络技术之间的耦合关系，以利用两者独立发展。根据端到端的设计原则， IP 只位主机提供一种无连接、不可靠、尽力而为的数据报传输服务。5 第 4 章 TCP/IP 协议和 IP地址一、网际协议与 IP 配套使用的协议 IP 是整个 TCP/IP 协议簇的核心，也是构成互联网的基础。 IP 位于 TCP/IP 参考模型的网际层（相当于 OSI 参考模型的网络层 ) ，对上可传送传输层各种协议（如TCP 、 UDP 等）的信息；对下通过以太网、令牌环（ Token Ring ）网络等各种结束将IP 数据报传送到链路层。 与 IP 配套使用的协议由 4 种：地址解析协议（ Address Resolution Protocol ， ARP ）、反向地址解析协议（ Reverse Address Resolution Protocol ， RARP ）、网际控制报文协议（ Internet Control Message Protocol ， ICMP ）和网际组管理协议（ Internet Group Management Protocol ， IGMP ）。6 第 4 章 TCP/IP 协议和 IP地址一、网际协议IP 数据报格式0 4 8 15 16 20 31 版本 首标长度 服务类型 总长度 标识号 分段标志 分段偏移量 留存时间 协议 首标校验和 源 IP 地址 目的 IP 地址 选项 填充 IP 数据有效负载 IP 数据报的完整格式7 第 4 章 TCP/IP 协议和 IP地址一、网际协议IP 地址的表示形式 根据 TCP/IP 协议规定， IP 地址由 32bit 组成，它包括 3 个部分：地址类别、网络号和主机号。8 第 4 章 TCP/IP 协议和 IP地址一、网际协议IP 地址的表示形式 由于 IP 地址是以 32 位二进制数的形式表示的，这种形式非常不适合阅读和记忆，因此，为了便于用户阅读和理解 IP 地址， Internet 管理委员会采用了一种“点分十进制”表示方法来表示 IP 地址。也就是说，将 IP 地址分为 4 个字节（每个字节为 8bit ），且每个字节...
