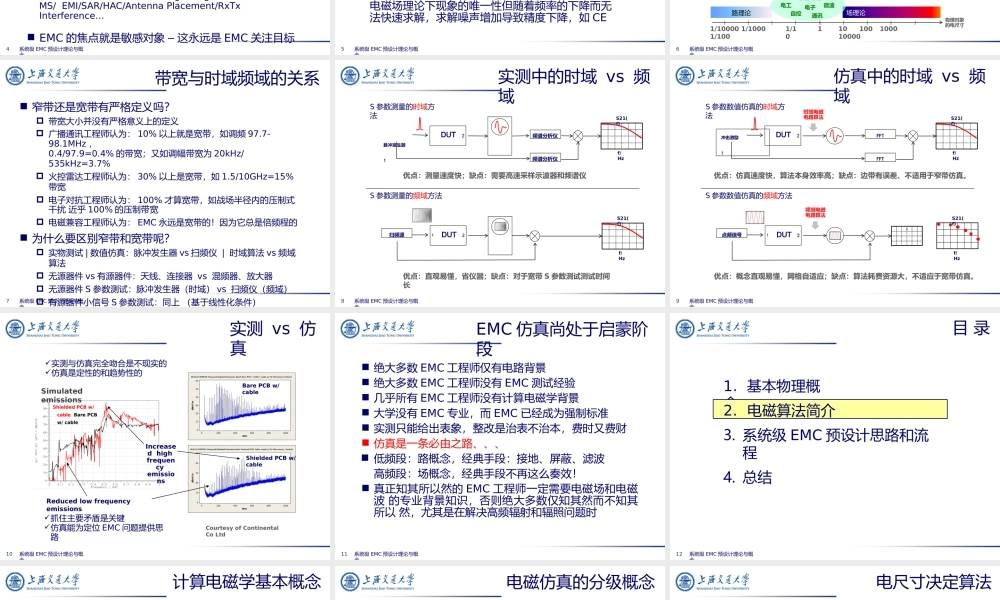

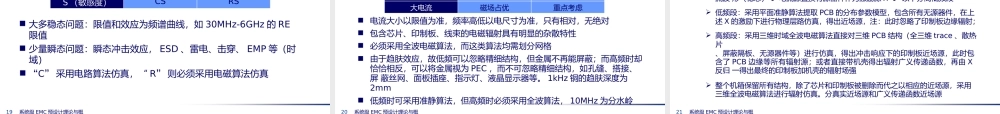

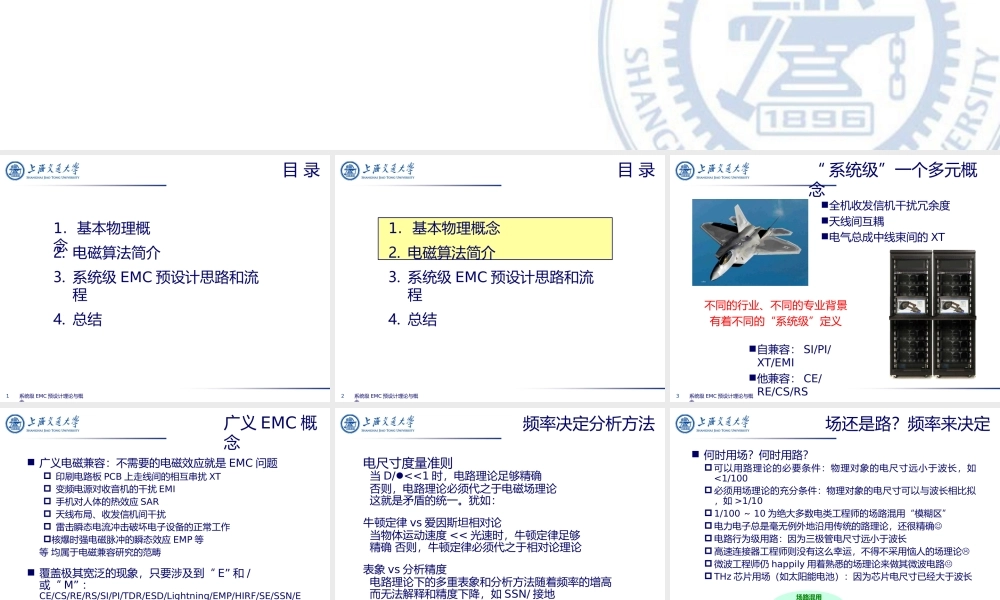

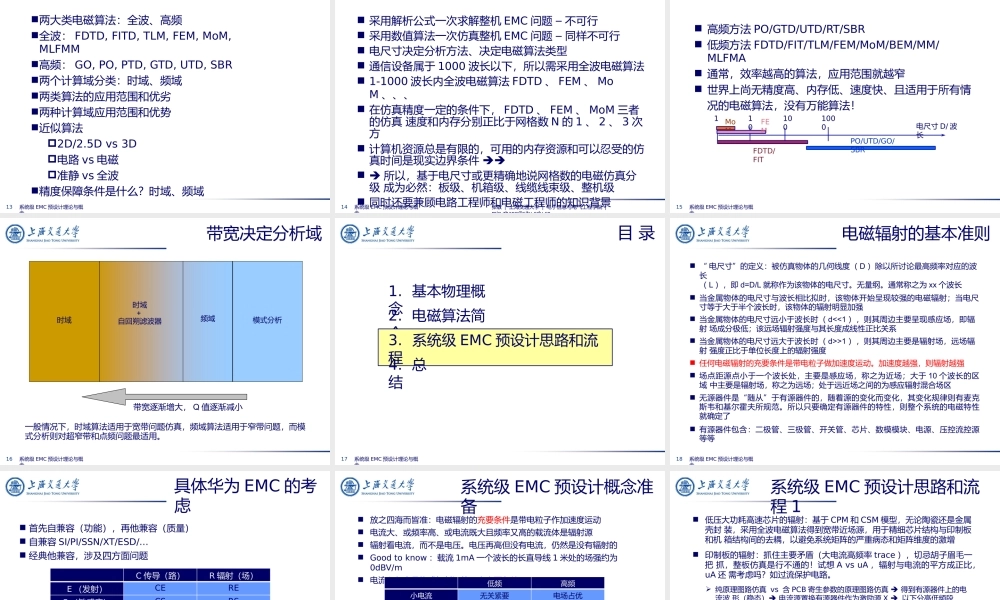

系统级 EMC 预设计理论与概念1. 基本物理概念1系统级 EMC 预设计理论与概念2. 电磁算法简介3. 系统级 EMC 预设计思路和流程4. 总结目 录1. 基本物理概念2系统级 EMC 预设计理论与概念2. 电磁算法简介3. 系统级 EMC 预设计思路和流程4. 总结目 录“ 系统级”一个多元概念全机收发信机干扰冗余度天线间互耦电气总成中线束间的 XT不同的行业、不同的专业背景 有着不同的“系统级”定义自兼容： SI/PI/XT/EMI他兼容： CE/RE/CS/RS3系统级 EMC 预设计理论与概念 广义电磁兼容：不需要的电磁效应就是 EMC 问题 印刷电路板 PCB 上走线间的相互串扰 XT 变频电源对收音机的干扰 EMI 手机对人体的热效应 SAR 天线布局、收发信机间干扰 雷击瞬态电流冲击破坏电子设备的正常工作核爆时强电磁脉冲的瞬态效应 EMP 等等 均属于电磁兼容研究的范畴 覆盖极其宽泛的现象，只要涉及到“ E” 和 /或“ M” ： CE/CS/RE/RS/SI/PI/TDR/ESD/Lightning/EMP/HIRF/SE/SSN/EMS/ EMI/SAR/HAC/Antenna Placement/RxTx Interference… EMC 的焦点就是敏感对象 – 这永远是 EMC 关注目标4系统级 EMC 预设计理论与概念广义 EMC 概念电尺寸度量准则当 D/<<1 时，电路理论足够精确否则，电路理论必须代之于电磁场理论 这就是矛盾的统一。犹如：牛顿定律 vs 爱因斯坦相对论当物体运动速度 << 光速时，牛顿定律足够精确 否则，牛顿定律必须代之于相对论理论表象 vs 分析精度电路理论下的多重表象和分析方法随着频率的增高 而无法解释和精度下降，如 SSN/ 接地电磁场理论下现象的唯一性但随着频率的下降而无 法快速求解，求解噪声增加导致精度下降，如 CE5系统级 EMC 预设计理论与概念频率决定分析方法 何时用场？何时用路？ 可以用路理论的必要条件：物理对象的电尺寸远小于波长，如<1/100 必须用场理论的充分条件：物理对象的电尺寸可以与波长相比拟，如 >1/10 1/100 ～ 10 为绝大多数电类工程师的场路混用“模糊区” 电力电子总是毫无例外地沿用传统的路理论，还很精确 电路行为级用路：因为三极管电尺寸远小于波长 高速连接器工程师则没有这么幸运，不得不采用恼人的场理论 微波工程师仍 happily 用着熟悉的场理论来做其微波电路 THz 芯片用场（如太阳能电池）：因为芯片电尺寸已经大于波长场还是路？频率来决定路理论场理...
