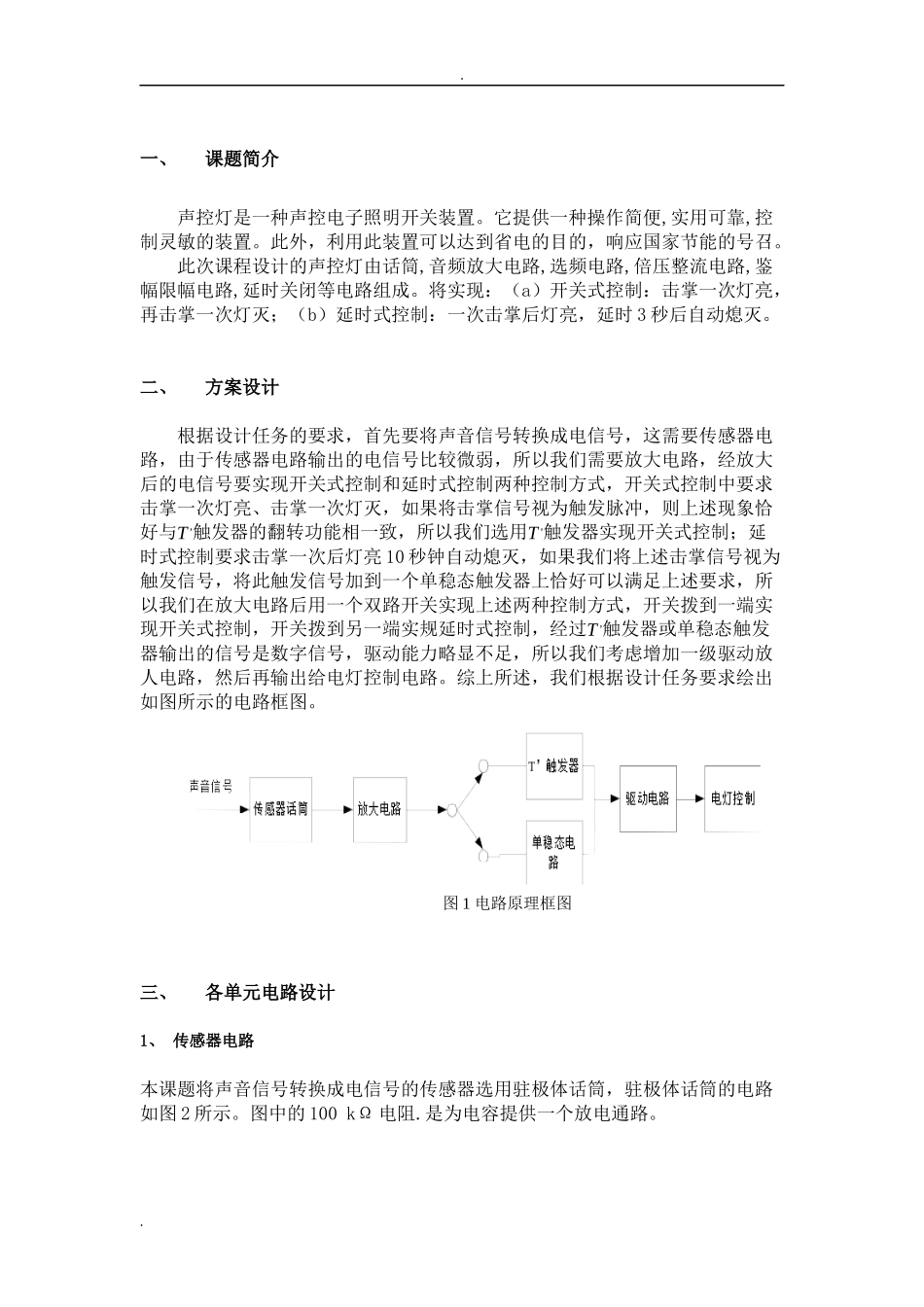

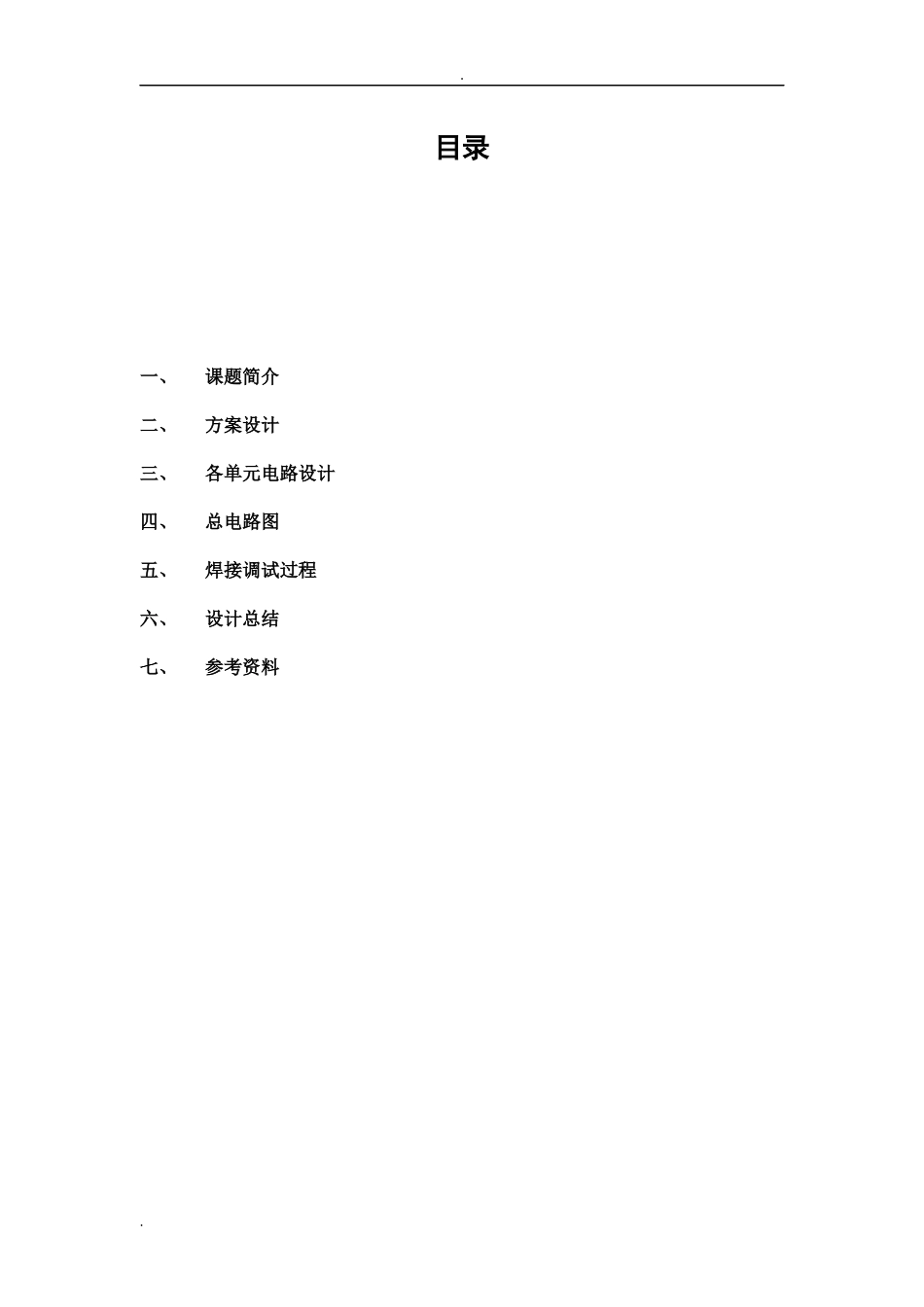

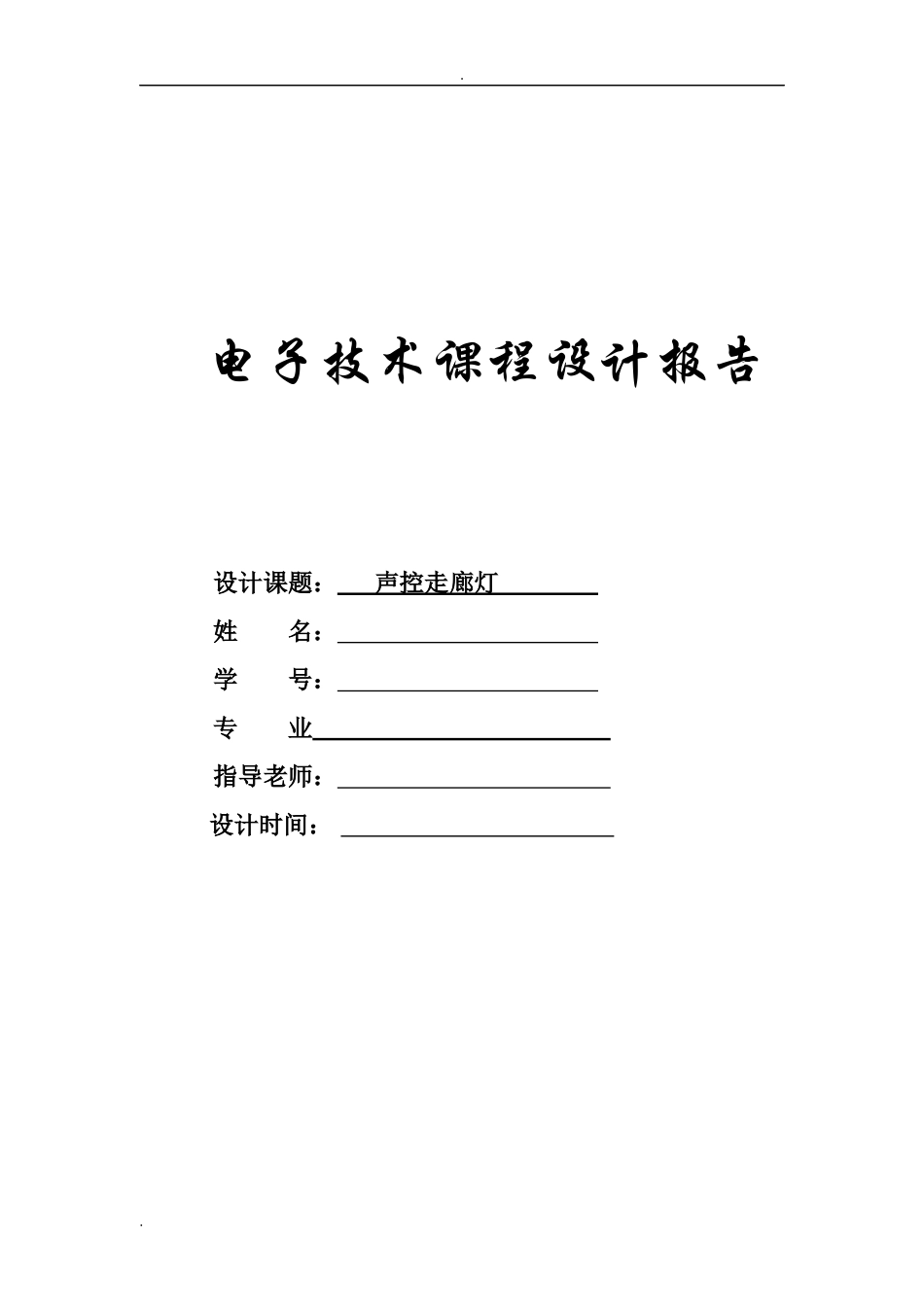

. 设计课题： 声控走廊灯 姓 名： 学 号： 专 业 指导老师： 设计时间： .电子技术课程设计报告.目录一、课题简介二、方案设计 三、各单元电路设计 四、总电路图 五、焊接调试过程 六、设计总结 七、参考资料 ..一、课题简介声控灯是一种声控电子照明开关装置。它提供一种操作简便,实用可靠,控制灵敏的装置。此外，利用此装置可以达到省电的目的，响应国家节能的号召。此次课程设计的声控灯由话筒,音频放大电路,选频电路,倍压整流电路,鉴幅限幅电路,延时关闭等电路组成。将实现：（a）开关式控制：击掌一次灯亮，再击掌一次灯灭；（b）延时式控制：一次击掌后灯亮，延时 3 秒后自动熄灭。二、方案设计根据设计任务的要求，首先要将声音信号转换成电信号，这需要传感器电路，由于传感器电路输出的电信号比较微弱，所以我们需要放大电路，经放大后的电信号要实现开关式控制和延时式控制两种控制方式，开关式控制中要求击掌一次灯亮、击掌一次灯灭，如果将击掌信号视为触发脉冲，则上述现象恰好与T,触发器的翻转功能相一致，所以我们选用T,触发器实现开关式控制；延时式控制要求击掌一次后灯亮 10 秒钟自动熄灭，如果我们将上述击掌信号视为触发信号，将此触发信号加到一个单稳态触发器上恰好可以满足上述要求，所以我们在放大电路后用一个双路开关实现上述两种控制方式，开关拨到一端实现开关式控制，开关拨到另一端实规延时式控制，经过T,触发器或单稳态触发器输出的信号是数字信号，驱动能力略显不足，所以我们考虑增加一级驱动放人电路，然后再输出给电灯控制电路。综上所述，我们根据设计任务要求绘出如图所示的电路框图。三、各单元电路设计1、 传感器电路本课题将声音信号转换成电信号的传感器选用驻极体话筒，驻极体话筒的电路如图 2 所示。图中的 100 kΩ 电阻.是为电容提供一个放电通路。.图 1 电路原理框图.2、放大电路选用 LM324 或 LM258 均可，放入电路如图 3 所示，LM324 引脚图如图 4 所示。由于驻极体话筒输出阻抗高，我们选用高输入阻抗的同相比例放人电路，反相比例放人电路的输入阻杭较低。如图所示，设驻极体话筒装换的电信号uΑ=20mV ,经放大后的电压如果选用CMOS 电路，则要求放大后的输出电压uB>3V，这个放大后的输入电压也不要过高，以免过于灵敏。这样有下式：Αu=1+ RfR3=uBuA> 30.02=150取Αu=200这样Rf=200 R3。我们取R3=1 Ω，Rf=200kΩ。对于 LM32=4 的电源，我们采用...
