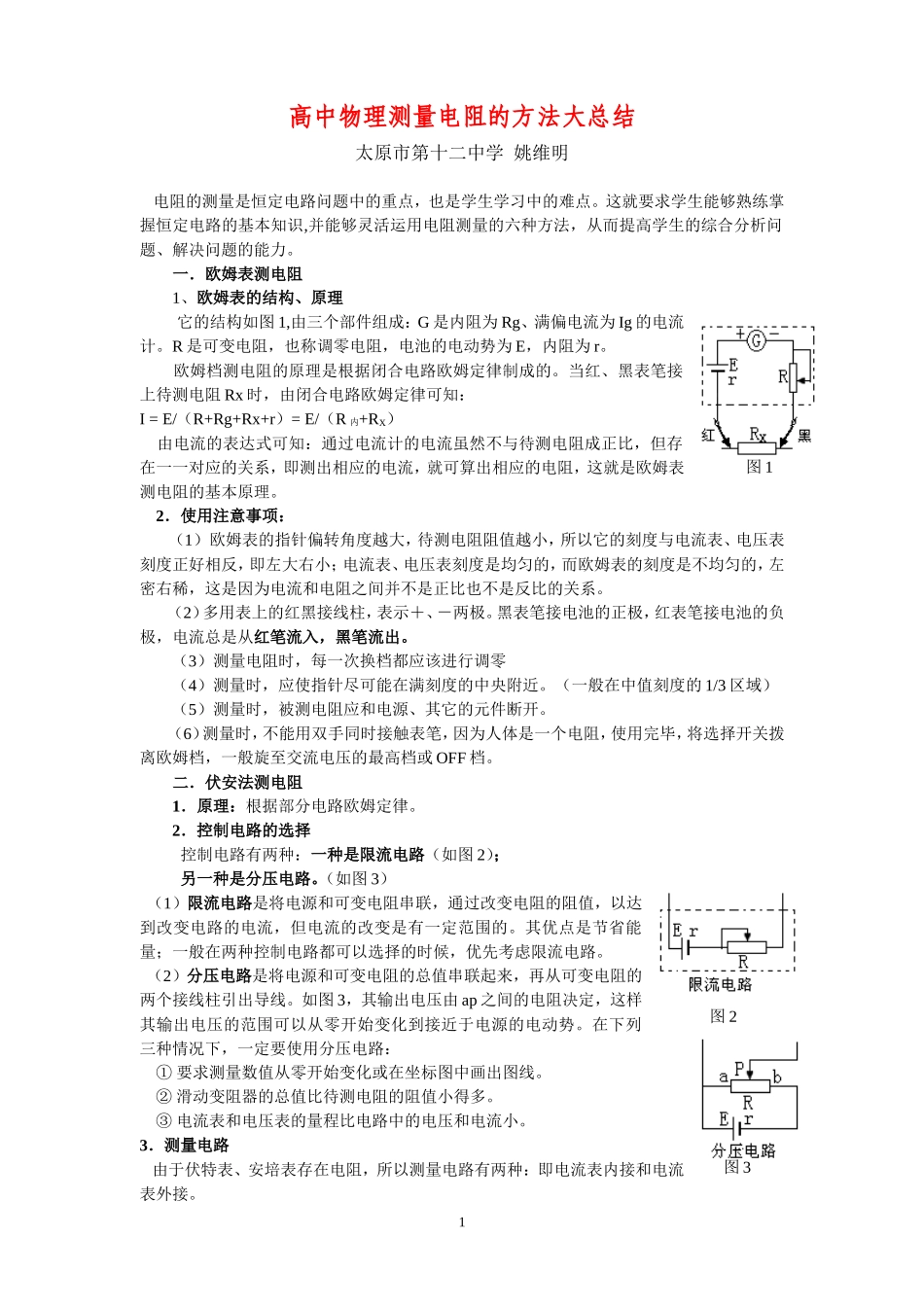

高中物理测量电阻的方法大总结太原市第十二中学 姚维明 电阻的测量是恒定电路问题中的重点，也是学生学习中的难点
这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力
一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图 1,由三个部件组成：G 是内阻为 Rg、满偏电流为 Ig 的电流计
R 是可变电阻，也称调零电阻，电池的电动势为 E，内阻为 r
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的
当红、黑表笔接上待测电阻 Rx 时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R 内+RX） 由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理
2．使用注意事项：（1） 欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系
（2）多用表上的红黑接线柱，表示＋、－两极
黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出
（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近
（一般在中值刻度的 1/3 区域）（5）测量时，被测电阻应和电源、其它的元件断开
（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或 OFF 档
二．伏安法测电阻1．原理：根据部分电路欧姆定律
2．控制电路的选择控制电路有两种：一种是限流电路（如图 2）；另一种是分压电路
（如图 3） （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电
