钢结构除锈防腐方案VIP专享VIP免费

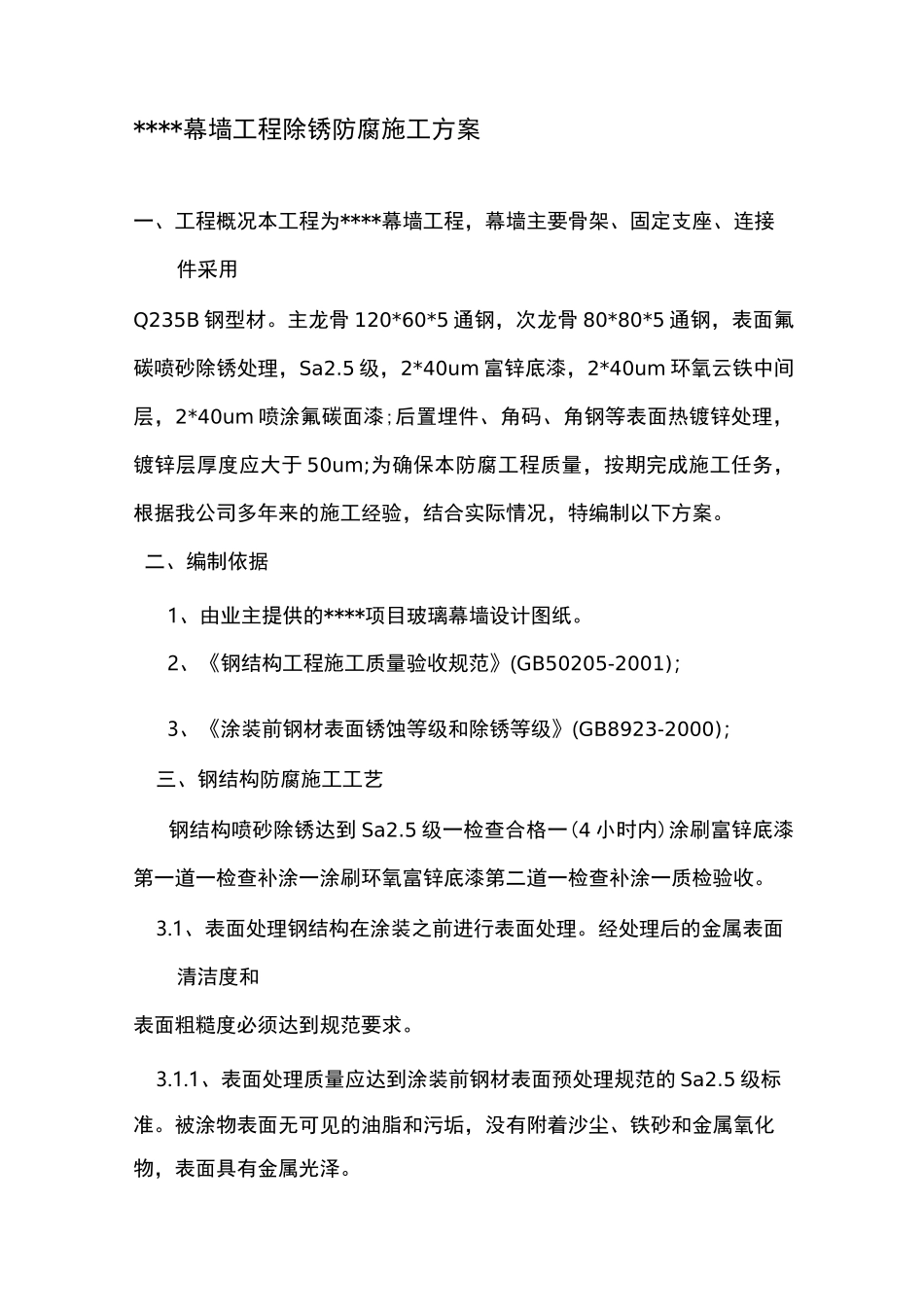

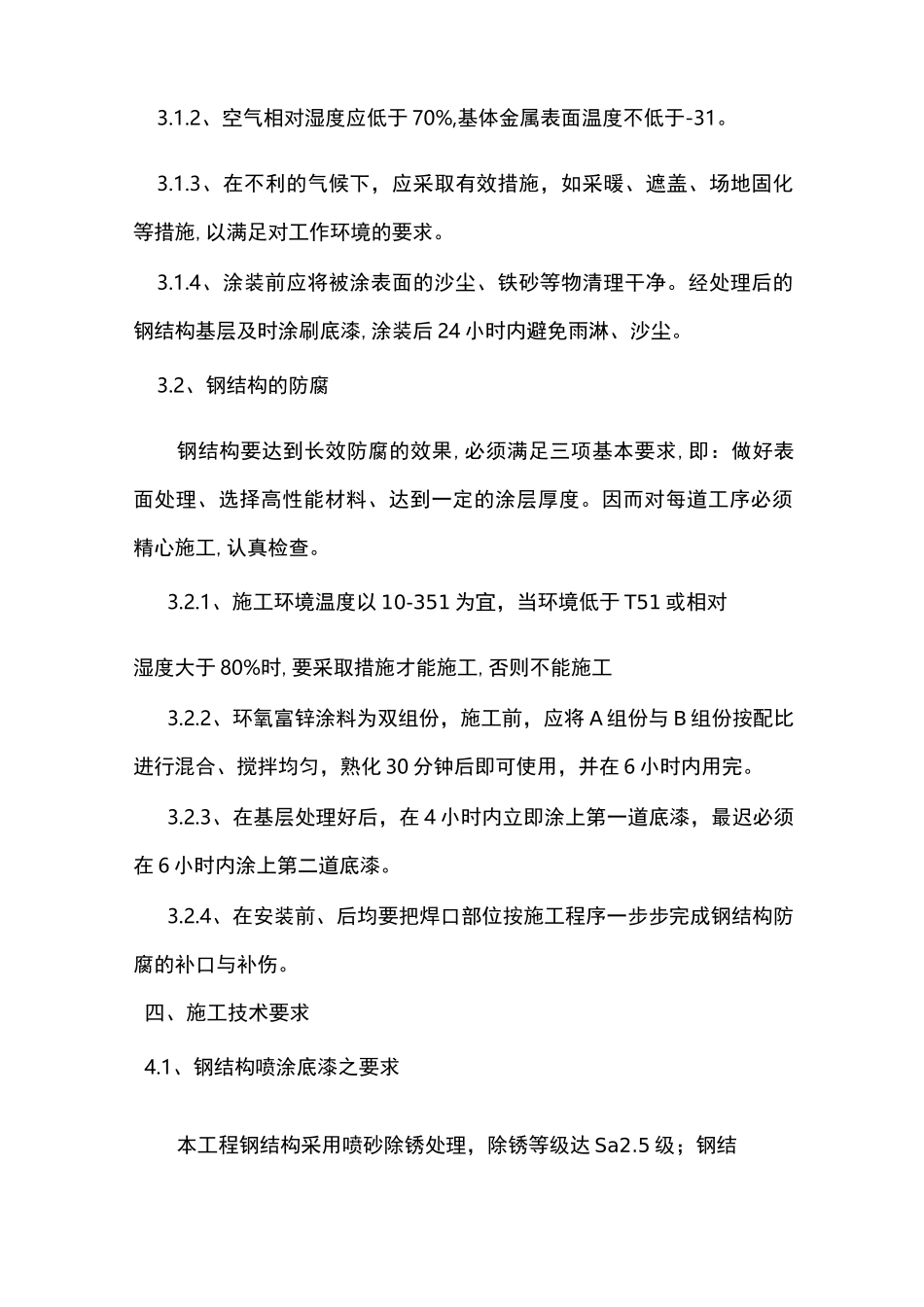

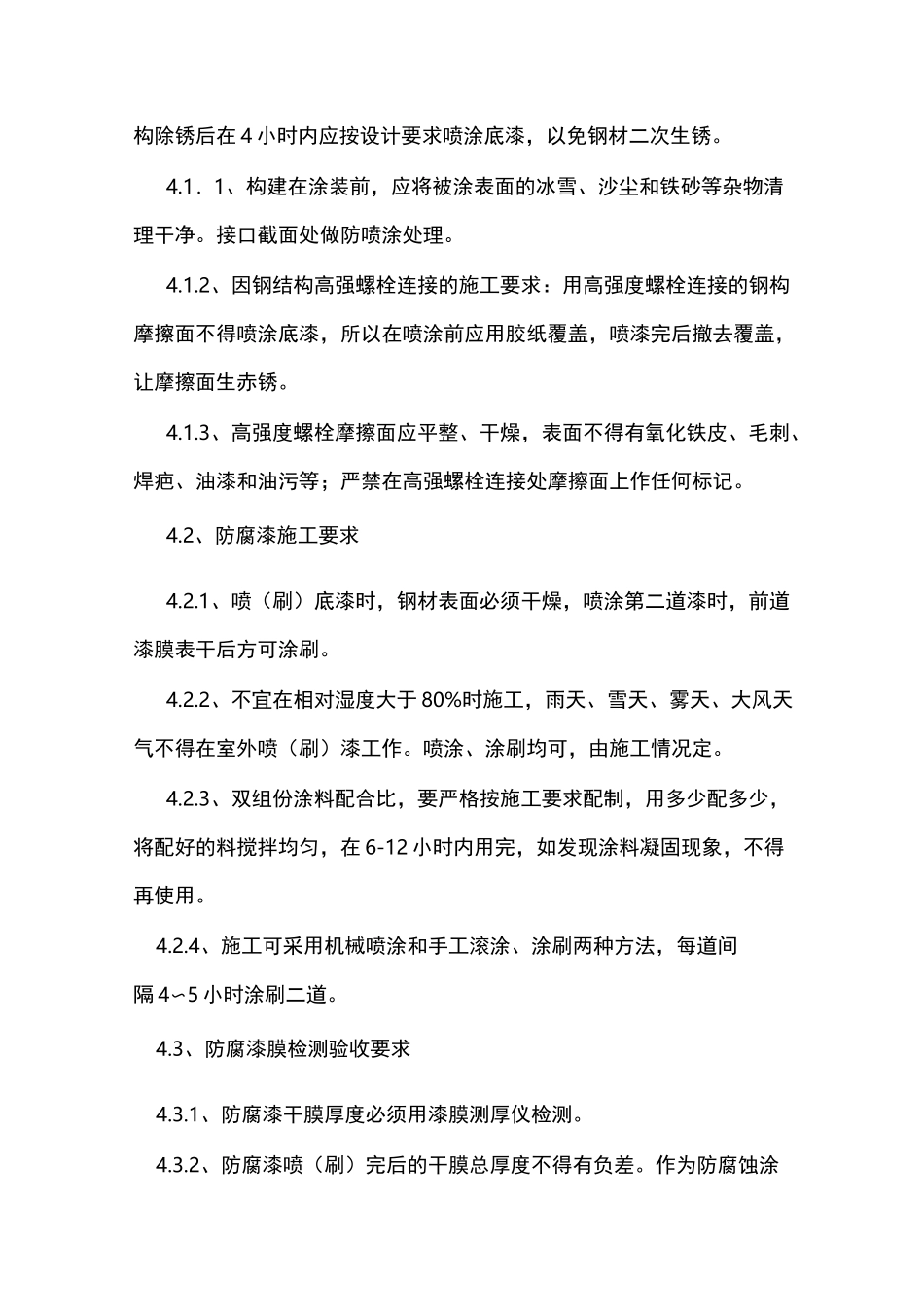

****幕墙工程除锈防腐施工方案一、工程概况本工程为****幕墙工程，幕墙主要骨架、固定支座、连接件采用Q235B 钢型材。主龙骨 120*60*5 通钢，次龙骨 80*80*5 通钢，表面氟碳喷砂除锈处理，Sa2.5 级，2*40um 富锌底漆，2*40um 环氧云铁中间层，2*40um 喷涂氟碳面漆;后置埋件、角码、角钢等表面热镀锌处理，镀锌层厚度应大于 50um;为确保本防腐工程质量，按期完成施工任务，根据我公司多年来的施工经验，结合实际情况，特编制以下方案。二、编制依据1、由业主提供的****项目玻璃幕墙设计图纸。2、《钢结构工程施工质量验收规范》(GB50205-2001)；3、《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-2000)；三、钢结构防腐施工工艺钢结构喷砂除锈达到 Sa2.5 级一检查合格一(4 小时内)涂刷富锌底漆第一道一检查补涂一涂刷环氧富锌底漆第二道一检查补涂一质检验收。3.1、表面处理钢结构在涂装之前进行表面处理。经处理后的金属表面清洁度和表面粗糙度必须达到规范要求。3.1.1、表面处理质量应达到涂装前钢材表面预处理规范的 Sa2.5 级标准。被涂物表面无可见的油脂和污垢，没有附着沙尘、铁砂和金属氧化物，表面具有金属光泽。3.1.2、空气相对湿度应低于 70%,基体金属表面温度不低于-31。3.1.3、在不利的气候下，应采取有效措施，如采暖、遮盖、场地固化等措施,以满足对工作环境的要求。3.1.4、涂装前应将被涂表面的沙尘、铁砂等物清理干净。经处理后的钢结构基层及时涂刷底漆,涂装后 24 小时内避免雨淋、沙尘。3.2、钢结构的防腐钢结构要达到长效防腐的效果,必须满足三项基本要求,即：做好表面处理、选择高性能材料、达到一定的涂层厚度。因而对每道工序必须精心施工,认真检查。3.2.1、施工环境温度以 10-351 为宜，当环境低于 T51 或相对湿度大于 80%时,要采取措施才能施工,否则不能施工3.2.2、环氧富锌涂料为双组份，施工前，应将 A 组份与 B 组份按配比进行混合、搅拌均匀，熟化 30 分钟后即可使用，并在 6 小时内用完。3.2.3、在基层处理好后，在 4 小时内立即涂上第一道底漆，最迟必须在 6 小时内涂上第二道底漆。3.2.4、在安装前、后均要把焊口部位按施工程序一步步完成钢结构防腐的补口与补伤。四、施工技术要求4.1、钢结构喷涂底漆之要求本工程钢结构采用喷砂除锈处理，除锈等级达 Sa2.5 级；钢结构除锈后在 4 小时内应按设计要求喷涂底漆，以免钢材二次生锈。4.1．1、构建在涂装前，应将被涂表面的冰雪...
