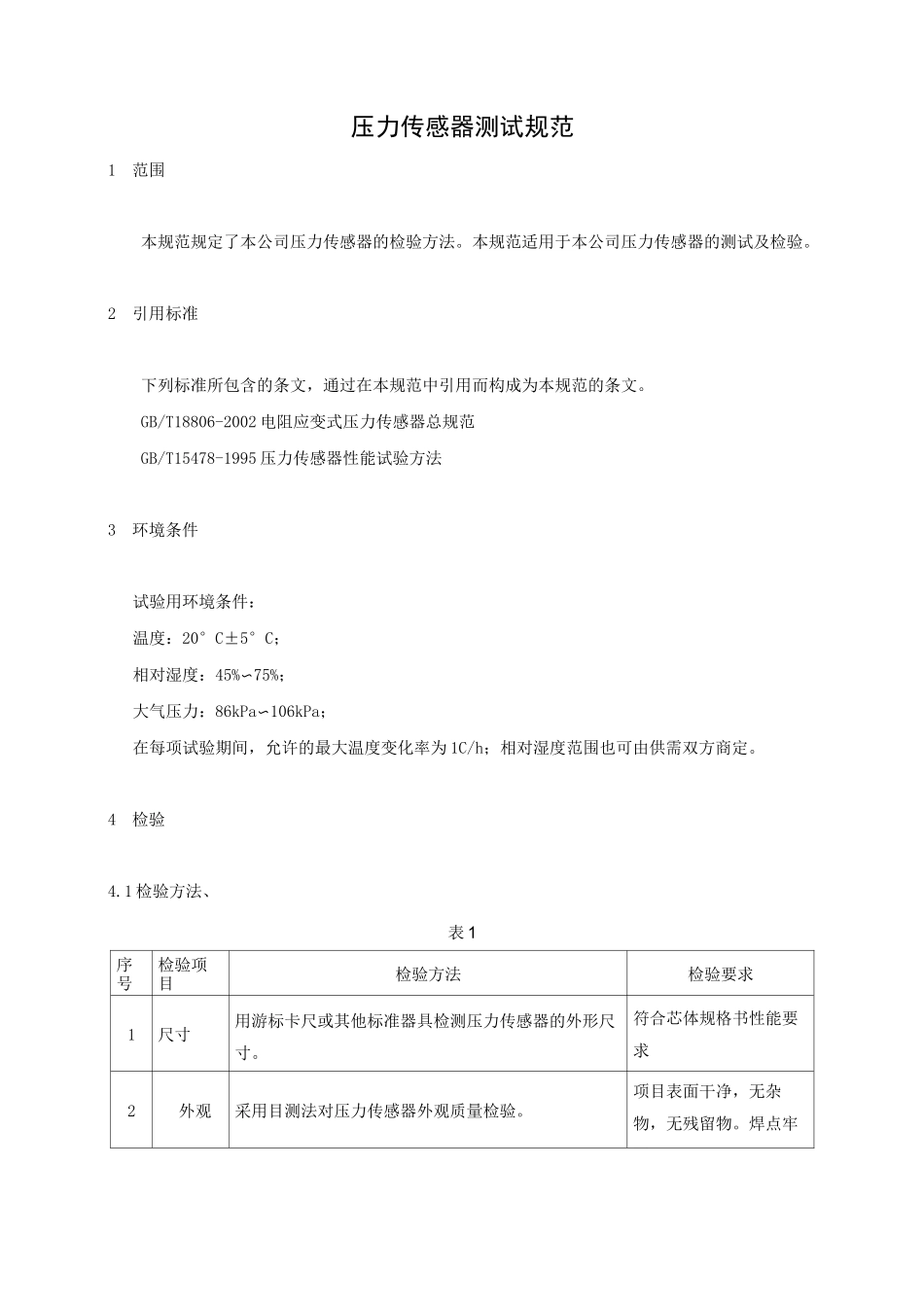

压力传感器测试规范1范围本规范规定了本公司压力传感器的检验方法。本规范适用于本公司压力传感器的测试及检验。2引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。GB/T18806-2002 电阻应变式压力传感器总规范GB/T15478-1995 压力传感器性能试验方法3环境条件试验用环境条件：温度：20°C±5°C；相对湿度：45%〜75%；大气压力：86kPa〜106kPa；在每项试验期间，允许的最大温度变化率为 1C/h；相对湿度范围也可由供需双方商定。4检验4.1 检验方法、表 1序号检验项目检验方法检验要求1尺寸用游标卡尺或其他标准器具检测压力传感器的外形尺寸。符合芯体规格书性能要求2外观采用目测法对压力传感器外观质量检验。项目表面干净，无杂物，无残留物。焊点牢固，无虚焊，假焊3输入阻抗在试验环境条件下，用万用表或相应仪表测量其输入端的阻抗。符合芯体规格书性能要求4输出阻抗在试验环境条件下，用万用表或相应仪表测量其输出端的阻抗。符合芯体规格书性能要求5绝缘电阻在试验环境条件下，用绝缘电阻测试仪测量压力传感器接线端与外壳之间的绝缘电阻。按芯体规格书性能要求测试。符合芯体规格书性能要求6零点输出在试验环境条件下，使用规格书中的供电，测试芯体的零位输出符合芯体规格书性能要求7非线性在试验环境条件下，六点三循环，测试芯体的非线性符合芯体规格书性能要求8迟滞在试验环境条件下，六点三循环，测试芯体的迟滞符合芯体规格书性能要求9重复性在试验环境条件下，六点三循环，测试芯体的重复性符合芯体规格书性能要求10准确度按 GB/T15478-1995 附录 A 中的公式进行计算符合芯体规格书性能要求11灵敏度在试验环境条件下，传感器满量程输出与激励电压之比，计算芯体满量程的灵敏度。符合芯体规格书性能要求12过载试验按芯体规格书中得最大过载压力，缓慢地输入压力，应符合芯体规格书的要求。符合芯体规格书性能要求13爆破试验在不通电、无负荷状态下，缓慢地输入水压，记录破坏泄漏时水压值。符合芯体规格书性能要求14零点温漂在咼低温箱中，测试芯体规格书中给定的温度点，分别计算当前温度点的零点温度值，计算零点温度漂移。符合芯体规格书性能要求15执零占八、、八、、滞后在高低温箱中，将热零点漂移试验过程 3 次经过+20°C 时测得的零点输出值进行比较，取其最大值和最小值求符合芯体规格书性能要求出热零点滞后。16热灵敏度温漂在咼低温箱中，测试芯体规格书中给定的温度点，分别计算当前温...
