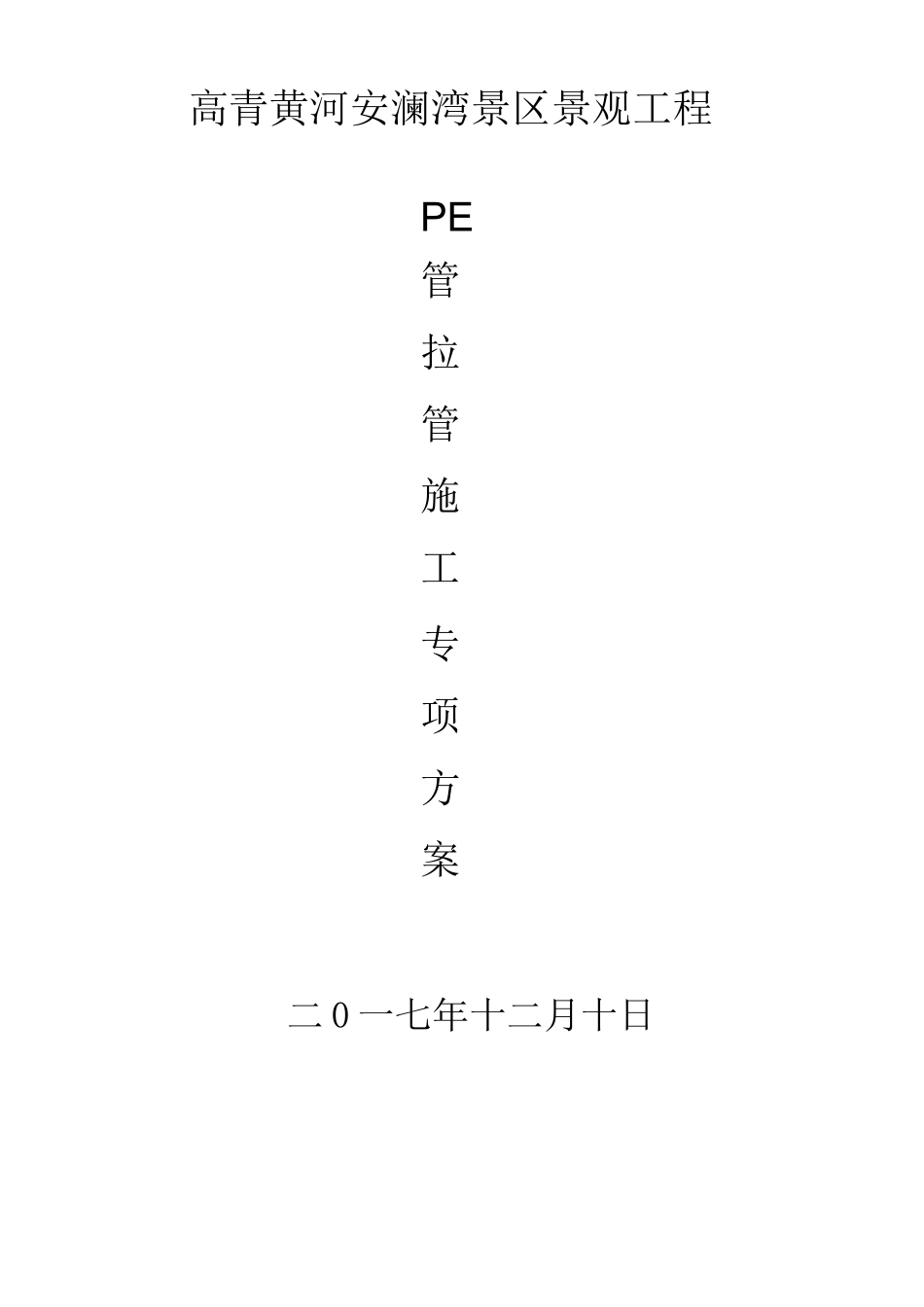

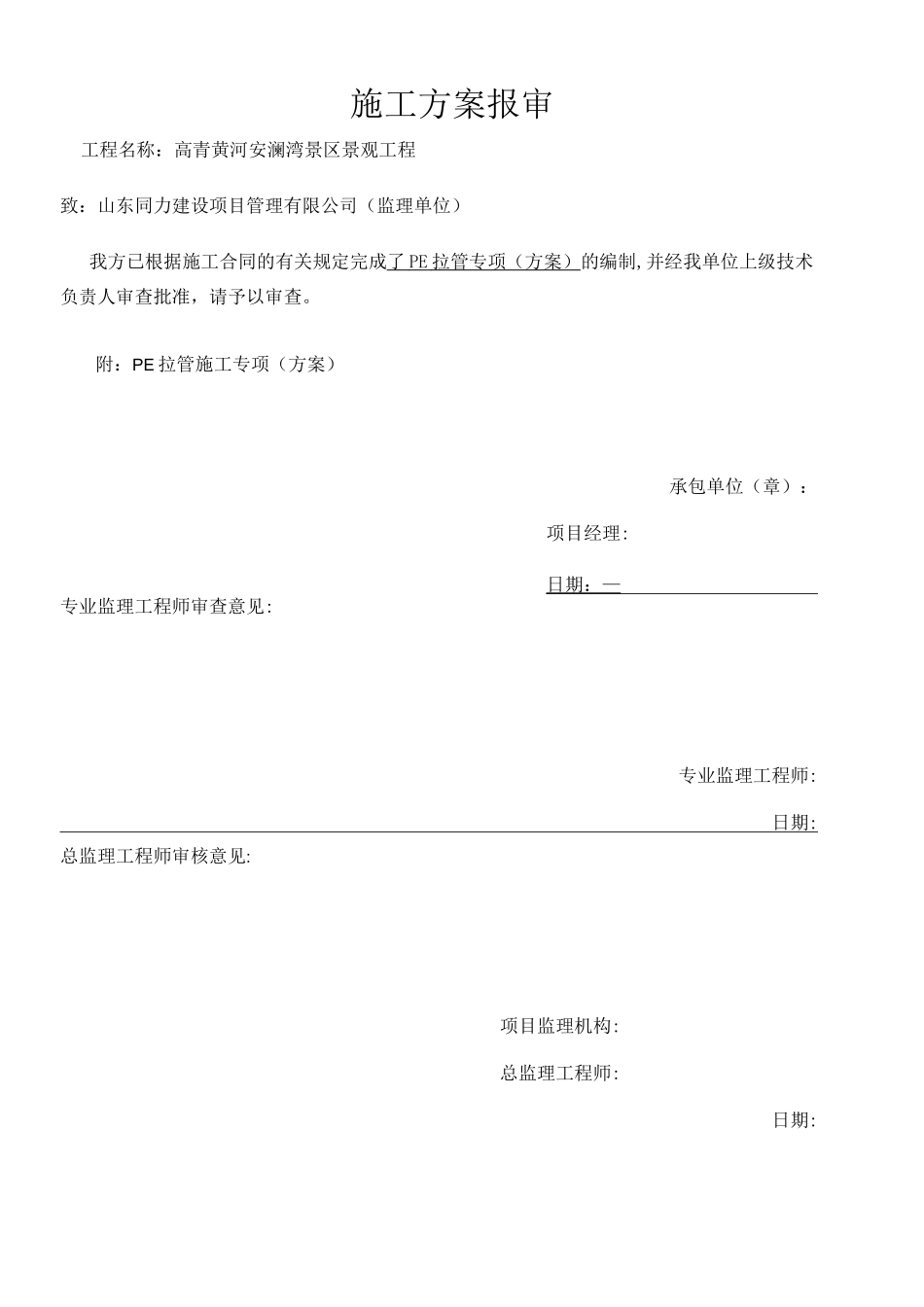

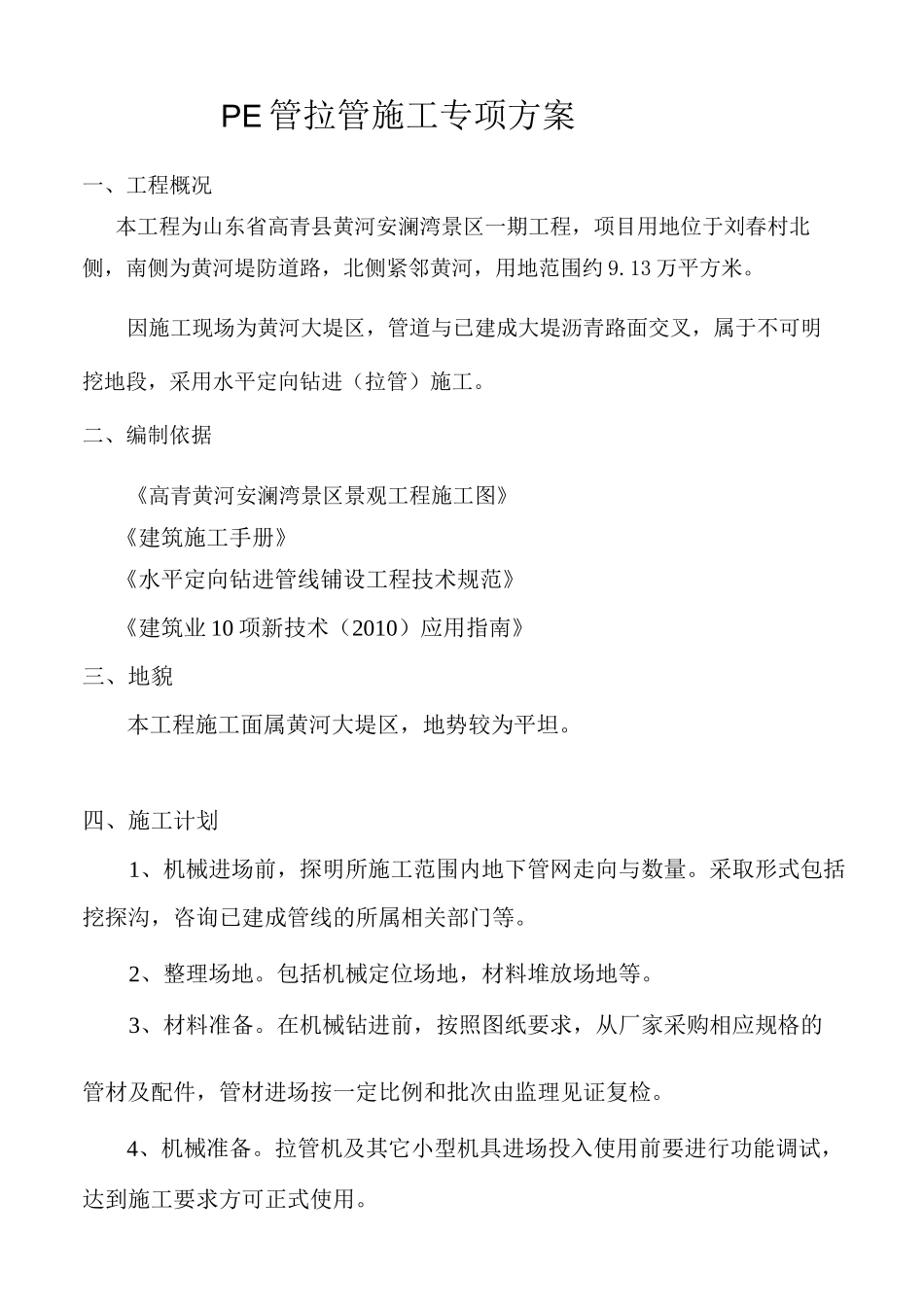

施工方案报审工程名称：高青黄河安澜湾景区景观工程致：山东同力建设项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了 PE 拉管专项（方案） 的编制,并经我单位上级技术负责人审查批准，请予以审查。附：PE 拉管施工专项（方案）承包单位（章）：项目经理:日期：—专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审核意见:项目监理机构:总监理工程师:日期:高青黄河安澜湾景区景观工程PE管拉管施工专项方案二 0 一七年十二月十日PE 管拉管施工专项方案一、工程概况本工程为山东省高青县黄河安澜湾景区一期工程，项目用地位于刘春村北侧，南侧为黄河堤防道路，北侧紧邻黄河，用地范围约 9.13 万平方米。因施工现场为黄河大堤区，管道与已建成大堤沥青路面交叉，属于不可明挖地段，采用水平定向钻进（拉管）施工。二、编制依据《高青黄河安澜湾景区景观工程施工图》《建筑施工手册》《水平定向钻进管线铺设工程技术规范》《建筑业 10 项新技术（2010）应用指南》三、地貌本工程施工面属黄河大堤区，地势较为平坦。四、施工计划1、机械进场前，探明所施工范围内地下管网走向与数量。采取形式包括挖探沟，咨询已建成管线的所属相关部门等。2、整理场地。包括机械定位场地，材料堆放场地等。3、材料准备。在机械钻进前，按照图纸要求，从厂家采购相应规格的管材及配件，管材进场按一定比例和批次由监理见证复检。4、机械准备。拉管机及其它小型机具进场投入使用前要进行功能调试，达到施工要求方可正式使用。机械类别机械型号机械数量发电机QJ3800B1 台水平定向钻机XZ320D1 台焊机1 台潜水泵3 寸出口1 台配套工程车1 台泥浆泵1 台对讲机两对地下管线探测系统RD80001 套定向钻进导向系统1 套5、劳动力准备：类别人数备注管理人员3 人项目部专职人员及班组长钻机操作员2 人钻机五台焊工2 人PE 管口对接拉管普工5 人机械检修工1 人五、方案内容1、平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。并把各控制点引测至现场外加以保护，以便竖向引测放线。施工前通过全站仪沿地面上拉管的中心线每 3 米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。2、高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制...
