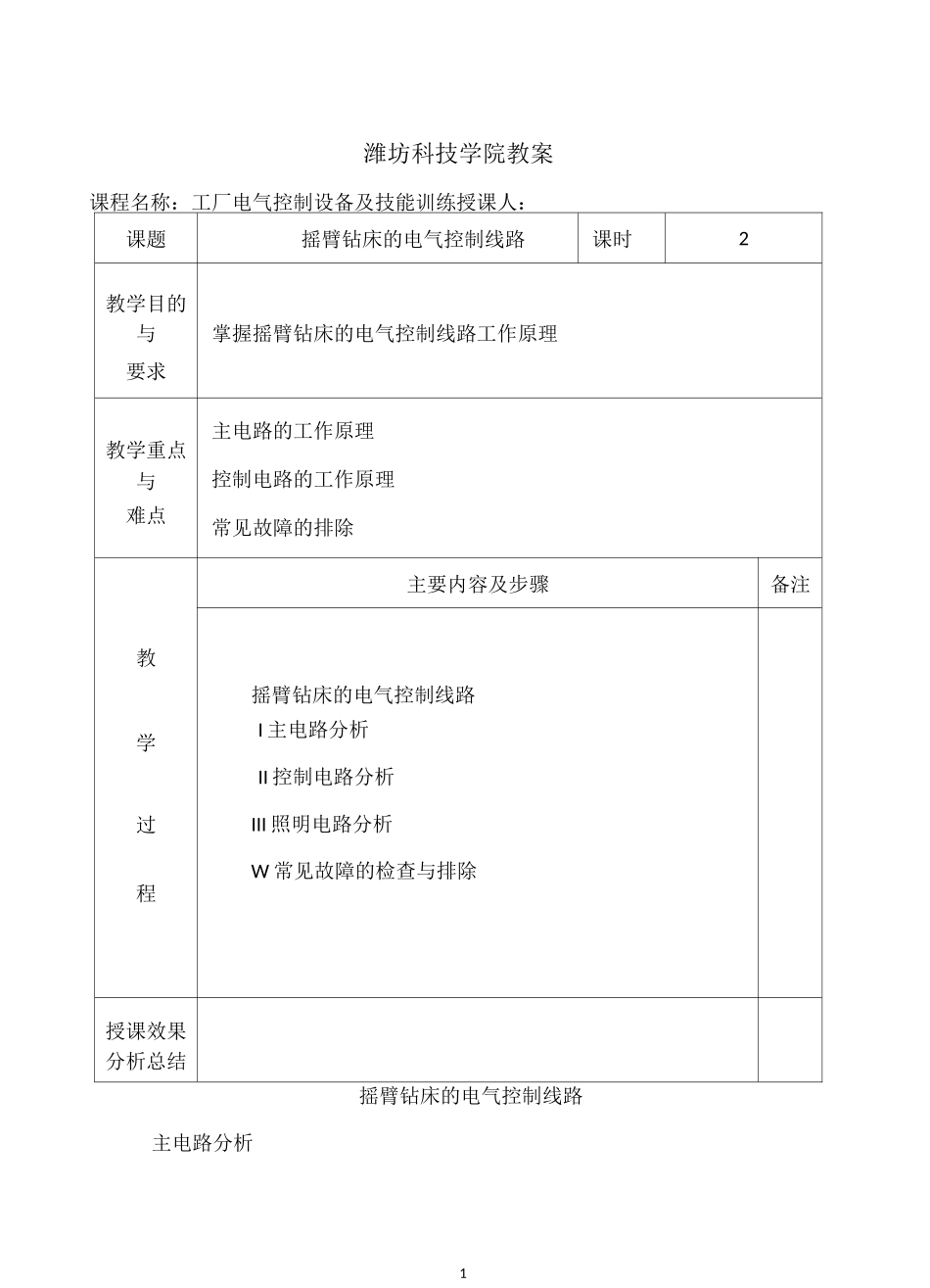

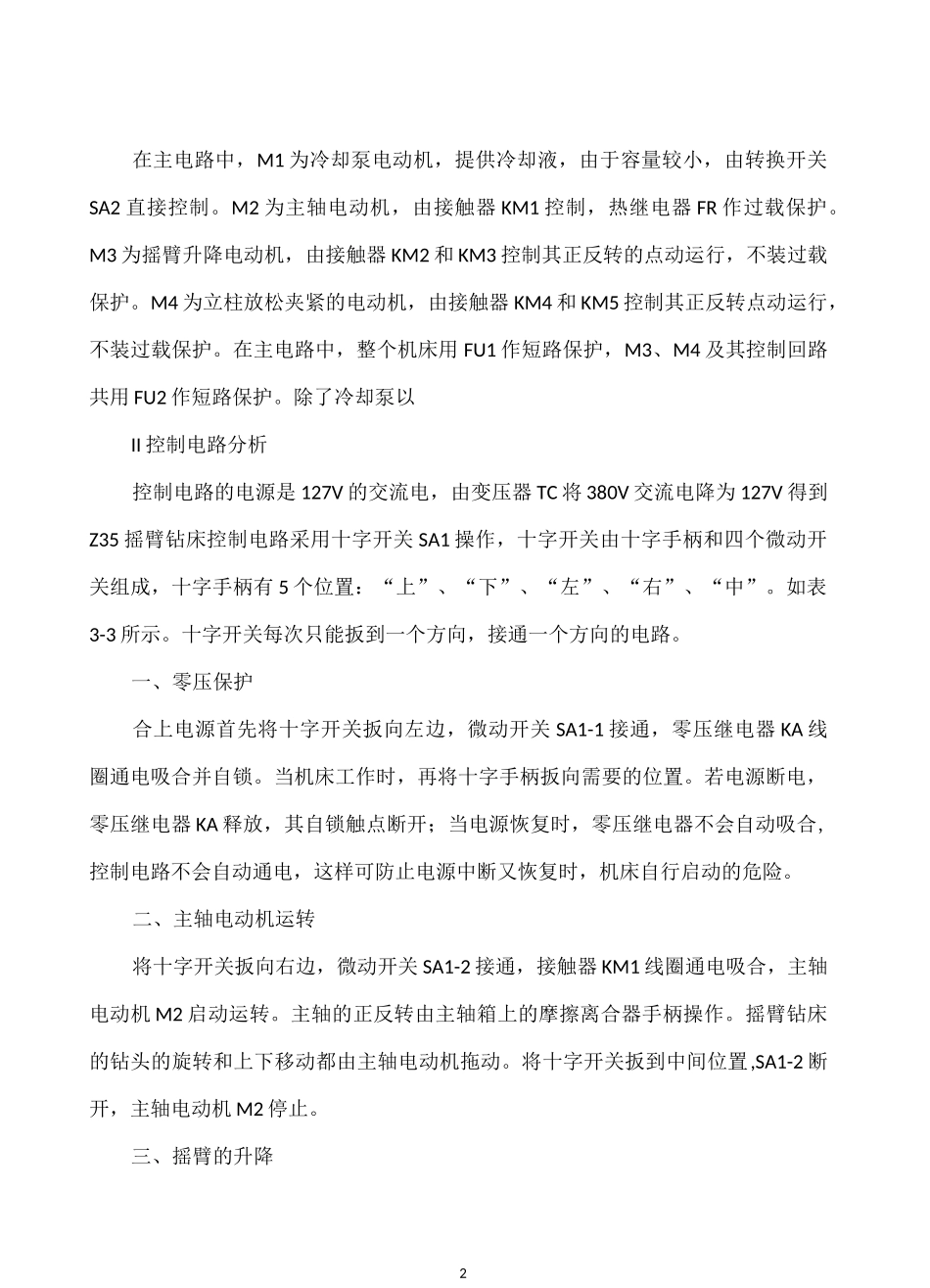

1潍坊科技学院教案课程名称：工厂电气控制设备及技能训练授课人：课题摇臂钻床的电气控制线路课时2教学目的与掌握摇臂钻床的电气控制线路工作原理要求教学重点主电路的工作原理与控制电路的工作原理难点常见故障的排除主要内容及步骤备注教摇臂钻床的电气控制线路学I 主电路分析II 控制电路分析过III 照明电路分析程W 常见故障的检查与排除授课效果分析总结摇臂钻床的电气控制线路主电路分析2在主电路中，M1 为冷却泵电动机，提供冷却液，由于容量较小，由转换开关SA2 直接控制。M2 为主轴电动机，由接触器 KM1 控制，热继电器 FR 作过载保护。M3 为摇臂升降电动机，由接触器 KM2 和 KM3 控制其正反转的点动运行，不装过载保护。M4 为立柱放松夹紧的电动机，由接触器 KM4 和 KM5 控制其正反转点动运行，不装过载保护。在主电路中，整个机床用 FU1 作短路保护，M3、M4 及其控制回路共用 FU2 作短路保护。除了冷却泵以II 控制电路分析控制电路的电源是 127V 的交流电，由变压器 TC 将 380V 交流电降为 127V 得到Z35 摇臂钻床控制电路采用十字开关 SA1 操作，十字开关由十字手柄和四个微动开关组成，十字手柄有 5 个位置：“上”、“下”、“左”、“右”、“中”。如表3-3 所示。十字开关每次只能扳到一个方向，接通一个方向的电路。一、零压保护合上电源首先将十字开关扳向左边，微动开关 SA1-1 接通，零压继电器 KA 线圈通电吸合并自锁。当机床工作时，再将十字手柄扳向需要的位置。若电源断电，零压继电器 KA 释放，其自锁触点断开；当电源恢复时，零压继电器不会自动吸合,控制电路不会自动通电，这样可防止电源中断又恢复时，机床自行启动的危险。二、主轴电动机运转将十字开关扳向右边，微动开关 SA1-2 接通，接触器 KM1 线圈通电吸合，主轴电动机 M2 启动运转。主轴的正反转由主轴箱上的摩擦离合器手柄操作。摇臂钻床的钻头的旋转和上下移动都由主轴电动机拖动。将十字开关扳到中间位置,SA1-2 断开，主轴电动机 M2 停止。三、摇臂的升降3四、立柱和主轴箱的松开与夹紧立柱的松开与夹紧是靠电动机 M4 的正反转通过液压装置来完成的。当需要立柱松开时，可按下按钮 SB1,接触器 KM4 因线圈通电而吸合，电动机 M4 正转，通过齿轮离合器，M4 带动齿轮式油泵旋转，从一定的方向送出高压油，经一定的油路系统和传动机构将外立柱松开。松开后可放开按钮 SB1，电动机停转，即可用手推...
