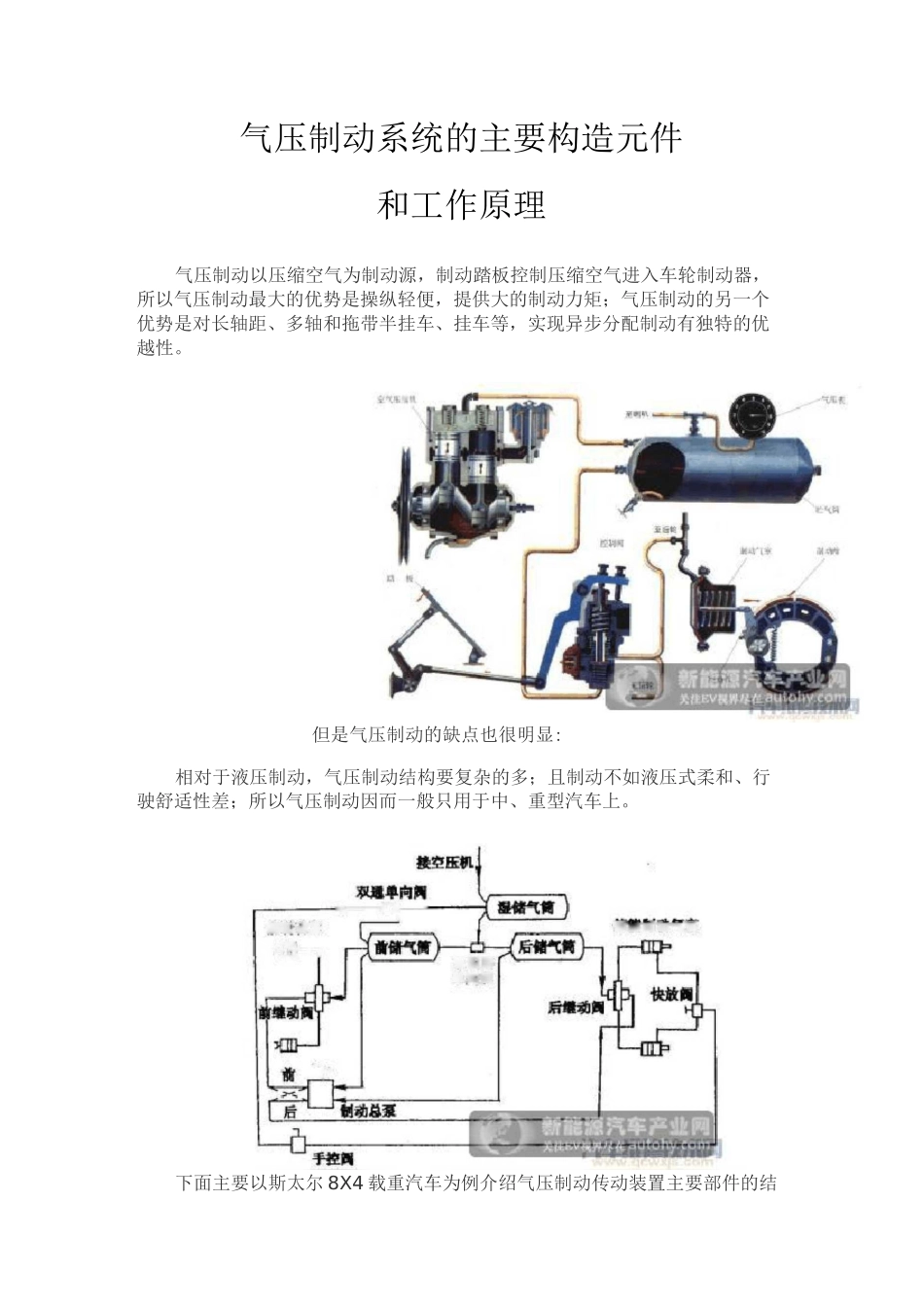

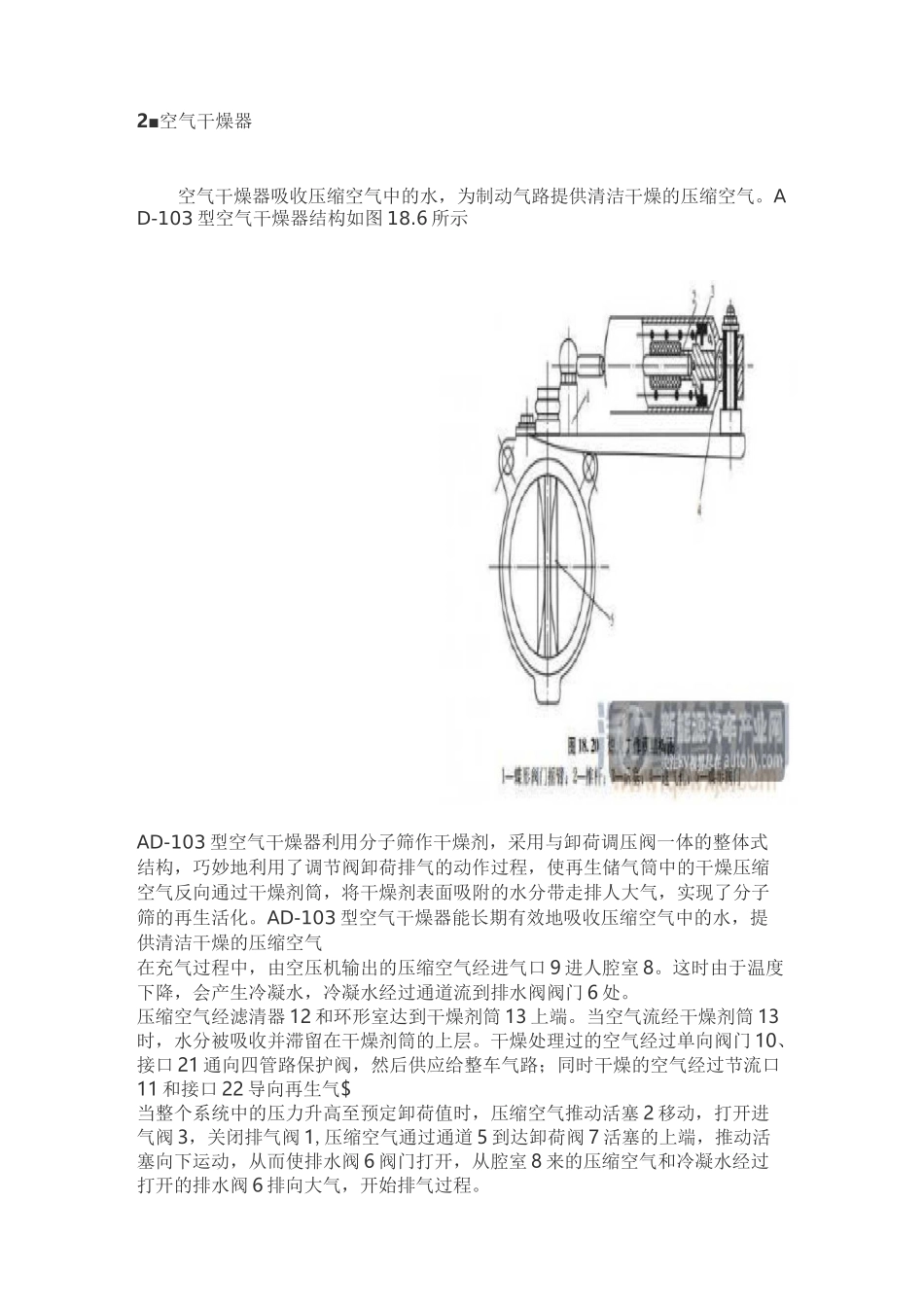

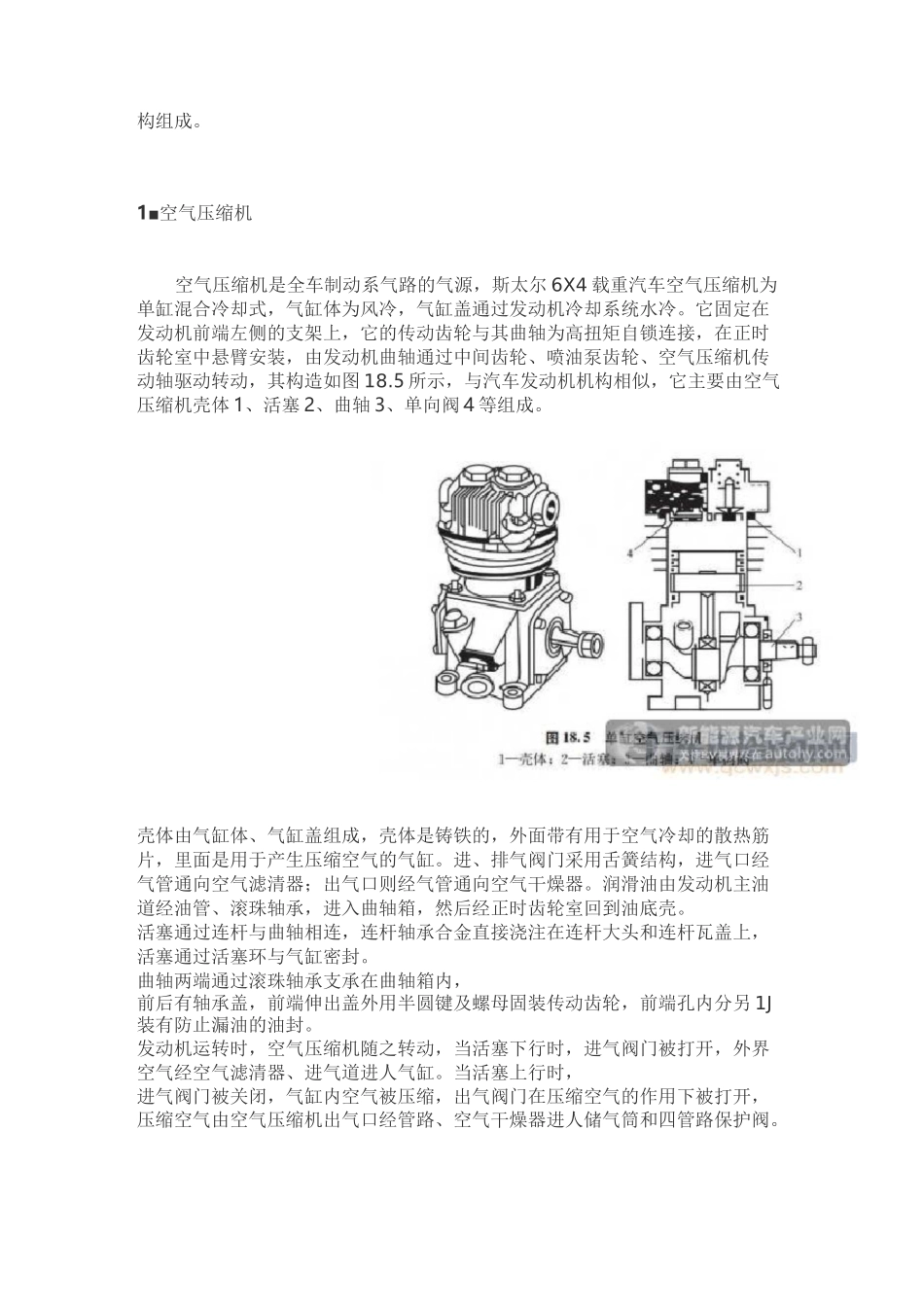

丫WHEIISJTM翻詢 IK 越室nOj气压制动系统的主要构造元件和工作原理气压制动以压缩空气为制动源，制动踏板控制压缩空气进入车轮制动器，所以气压制动最大的优势是操纵轻便，提供大的制动力矩；气压制动的另一个优势是对长轴距、多轴和拖带半挂车、挂车等，实现异步分配制动有独特的优越性。但是气压制动的缺点也很明显:相对于液压制动，气压制动结构要复杂的多；且制动不如液压式柔和、行驶舒适性差；所以气压制动因而一般只用于中、重型汽车上。下面主要以斯太尔 8X4 载重汽车为例介绍气压制动传动装置主要部件的结构组成。1■空气压缩机空气压缩机是全车制动系气路的气源，斯太尔 6X4 载重汽车空气压缩机为单缸混合冷却式，气缸体为风冷，气缸盖通过发动机冷却系统水冷。它固定在发动机前端左侧的支架上，它的传动齿轮与其曲轴为高扭矩自锁连接，在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图 18.5 所示，与汽车发动机机构相似，它主要由空气压缩机壳体 1、活塞 2、曲轴 3、单向阀 4 等组成。壳体由气缸体、气缸盖组成，壳体是铸铁的，外面带有用于空气冷却的散热筋片，里面是用于产生压缩空气的气缸。进、排气阀门采用舌簧结构，进气口经气管通向空气滤清器；出气口则经气管通向空气干燥器。润滑油由发动机主油道经油管、滚珠轴承，进入曲轴箱，然后经正时齿轮室回到油底壳。活塞通过连杆与曲轴相连，连杆轴承合金直接浇注在连杆大头和连杆瓦盖上，活塞通过活塞环与气缸密封。曲轴两端通过滚珠轴承支承在曲轴箱内，前后有轴承盖，前端伸出盖外用半圆键及螺母固装传动齿轮，前端孔内分另 1J装有防止漏油的油封。发动机运转时，空气压缩机随之转动，当活塞下行时，进气阀门被打开，外界空气经空气滤清器、进气道进人气缸。当活塞上行时，进气阀门被关闭，气缸内空气被压缩，出气阀门在压缩空气的作用下被打开，压缩空气由空气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀。2■空气干燥器空气干燥器吸收压缩空气中的水，为制动气路提供清洁干燥的压缩空气。AD-103 型空气干燥器结构如图 18.6 所示AD-103 型空气干燥器利用分子筛作干燥剂，采用与卸荷调压阀一体的整体式结构，巧妙地利用了调节阀卸荷排气的动作过程，使再生储气筒中的干燥压缩空气反向通过干燥剂筒，将干燥剂表面吸附的水分带走排人大气，实现了分子筛的再生活化。AD-103 型空气干燥器能长期...
