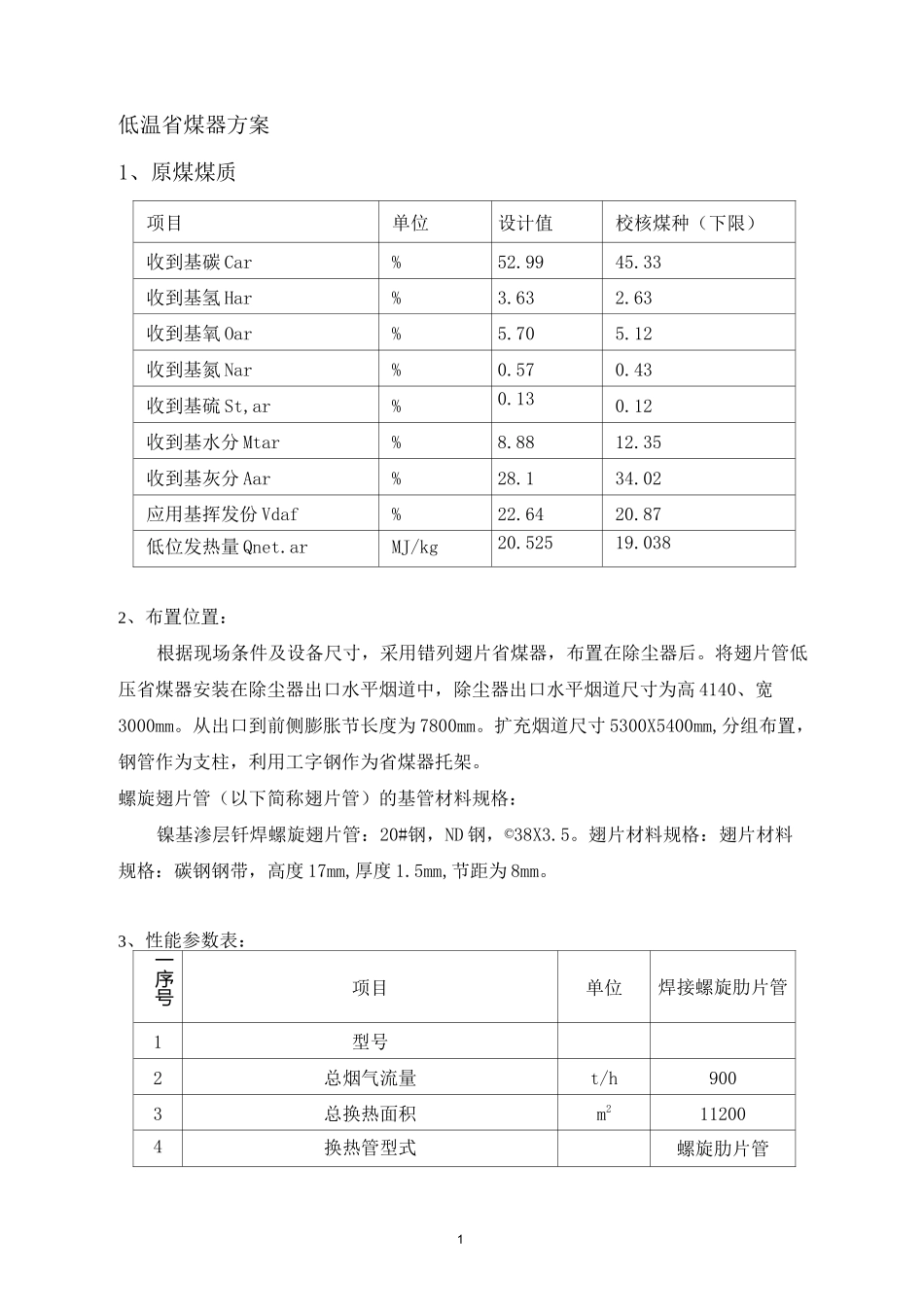

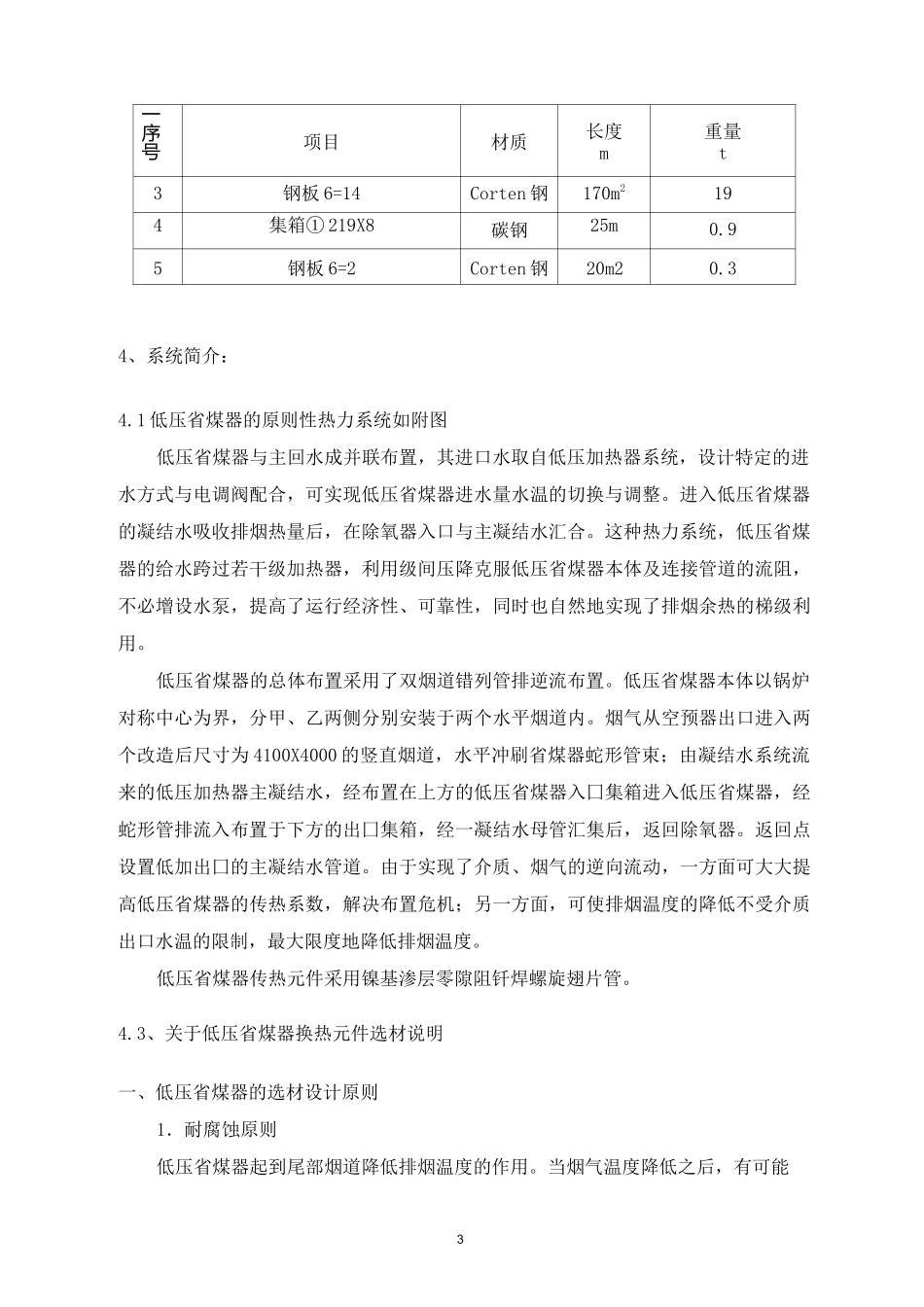

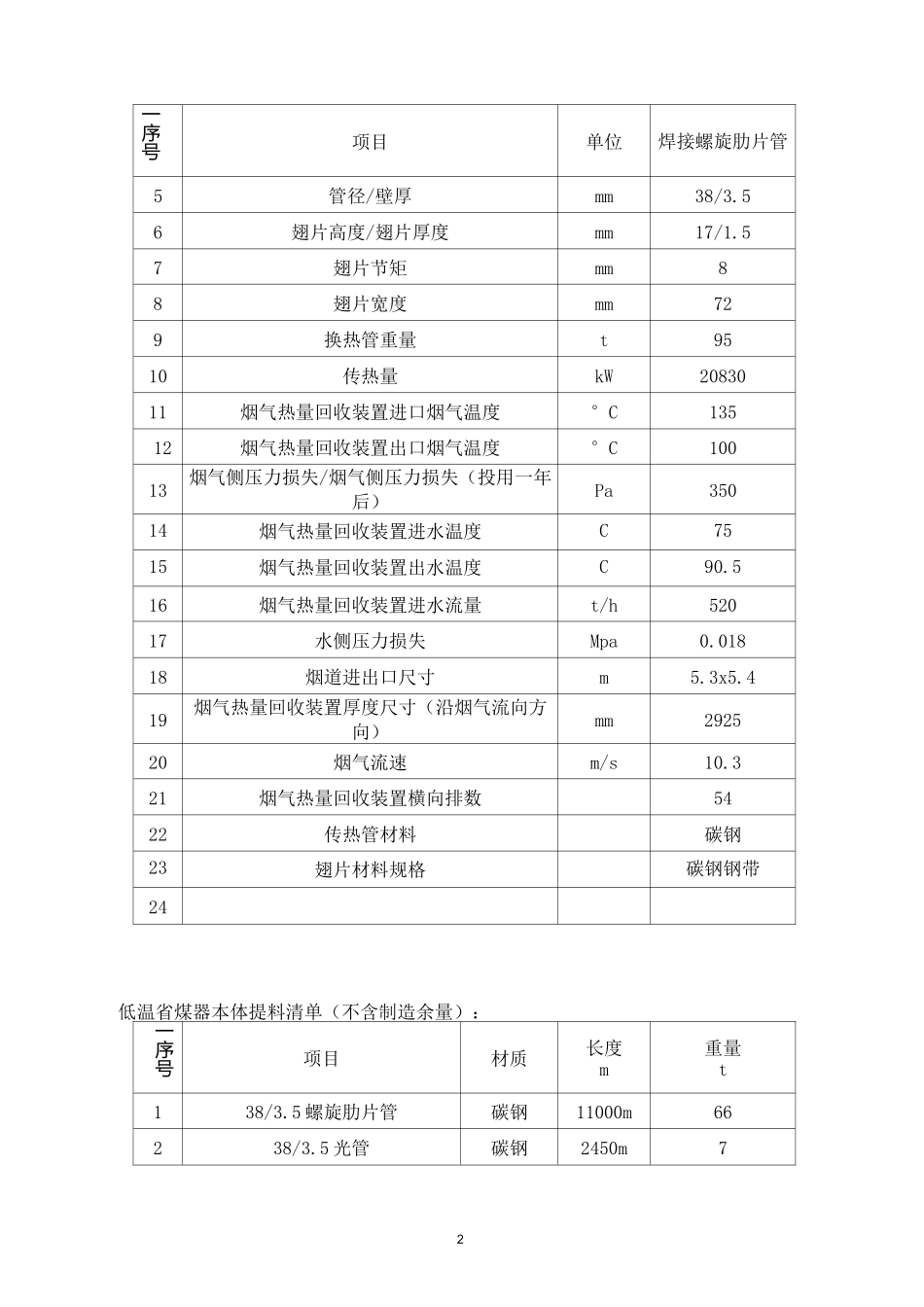

1低温省煤器方案1、原煤煤质项目单位设计值校核煤种（下限）收到基碳 Car%52.9945.33收到基氢 Har%3.632.63收到基氧 Oar%5.705.12收到基氮 Nar%0.570.43收到基硫 St,ar%0.130.12收到基水分 Mtar%8.8812.35收到基灰分 Aar%28.134.02应用基挥发份 Vdaf%22.6420.87低位发热量 Qnet.arMJ/kg20.52519.0382、布置位置：根据现场条件及设备尺寸，采用错列翅片省煤器，布置在除尘器后。将翅片管低压省煤器安装在除尘器出口水平烟道中，除尘器出口水平烟道尺寸为高 4140、宽3000mm。从出口到前侧膨胀节长度为 7800mm。扩充烟道尺寸 5300X5400mm,分组布置，钢管作为支柱，利用工字钢作为省煤器托架。螺旋翅片管（以下简称翅片管）的基管材料规格：镍基渗层钎焊螺旋翅片管：20#钢，ND 钢，©38X3.5。翅片材料规格：翅片材料规格：碳钢钢带，高度 17mm,厚度 1.5mm,节距为 8mm。3、性能参数表：一序号项目单位焊接螺旋肋片管1型号2总烟气流量t/h9003总换热面积m2112004换热管型式螺旋肋片管2一序号项目单位焊接螺旋肋片管5管径/壁厚mm38/3.56翅片高度/翅片厚度mm17/1.57翅片节矩mm88翅片宽度mm729换热管重量t9510传热量kW2083011烟气热量回收装置进口烟气温度°C13512烟气热量回收装置出口烟气温度°C10013烟气侧压力损失/烟气侧压力损失（投用一年后）Pa35014烟气热量回收装置进水温度C7515烟气热量回收装置出水温度C90.516烟气热量回收装置进水流量t/h52017水侧压力损失Mpa0.01818烟道进出口尺寸m5.3x5.419烟气热量回收装置厚度尺寸（沿烟气流向方向）mm292520烟气流速m/s10.321烟气热量回收装置横向排数5422传热管材料碳钢23翅片材料规格碳钢钢带24低温省煤器本体提料清单（不含制造余量）：一序号项目材质长度m重量t138/3.5 螺旋肋片管碳钢11000m66238/3.5 光管碳钢2450m73一序号项目材质长度m重量t3钢板 6=14Corten 钢170m2194集箱① 219X8碳钢25m0.95钢板 6=2Corten 钢20m20.34、系统简介：4.1 低压省煤器的原则性热力系统如附图低压省煤器与主回水成并联布置，其进口水取自低压加热器系统，设计特定的进水方式与电调阀配合，可实现低压省煤器进水量水温的切换与调整。进入低压省煤器的凝结水吸收排烟热量后，在除氧器入口与主凝结水汇合。这种热力系统，低压省煤器的给水跨过若干级加热器，利用级间压降克服低压省煤器本体及连接管道的流阻，不必增设水泵，提高了运行经济性、可靠性，同时也自然地实现了排烟余热的梯级利用。低...
