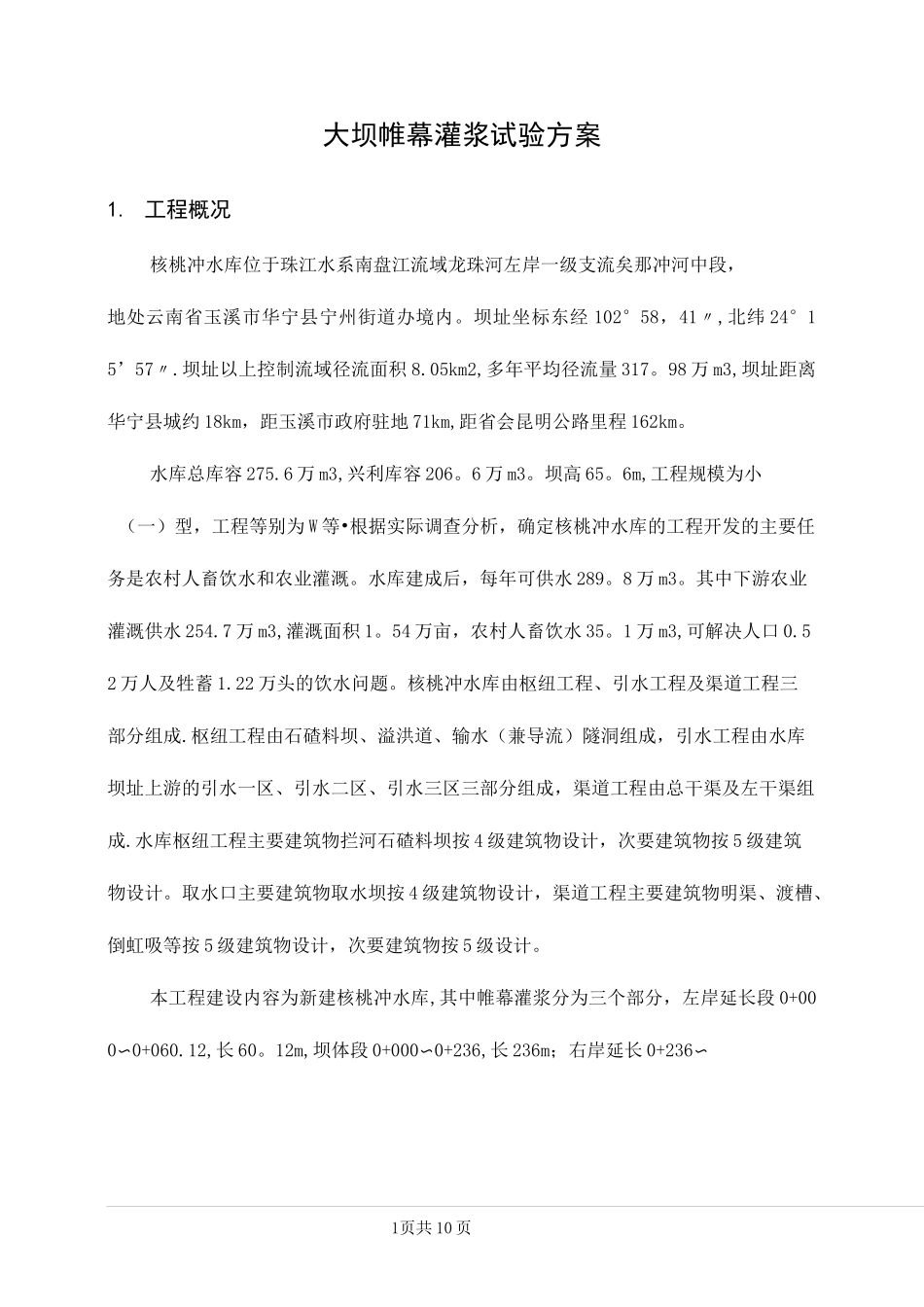

1页共 10 页大坝帷幕灌浆试验方案1. 工程概况核桃冲水库位于珠江水系南盘江流域龙珠河左岸一级支流矣那冲河中段，地处云南省玉溪市华宁县宁州街道办境内。坝址坐标东经 102°58，41〃,北纬 24°15’57〃.坝址以上控制流域径流面积 8.05km2,多年平均径流量 317。98 万 m3,坝址距离华宁县城约 18km，距玉溪市政府驻地 71km,距省会昆明公路里程 162km。水库总库容 275.6 万 m3,兴利库容 206。6 万 m3。坝高 65。6m,工程规模为小（一）型，工程等别为 W 等•根据实际调查分析，确定核桃冲水库的工程开发的主要任务是农村人畜饮水和农业灌溉。水库建成后，每年可供水 289。8 万 m3。其中下游农业灌溉供水 254.7 万 m3,灌溉面积 1。54 万亩，农村人畜饮水 35。1 万 m3,可解决人口 0.52 万人及牲蓄 1.22 万头的饮水问题。核桃冲水库由枢纽工程、引水工程及渠道工程三部分组成.枢纽工程由石碴料坝、溢洪道、输水（兼导流）隧洞组成，引水工程由水库坝址上游的引水一区、引水二区、引水三区三部分组成，渠道工程由总干渠及左干渠组成.水库枢纽工程主要建筑物拦河石碴料坝按 4 级建筑物设计，次要建筑物按 5 级建筑物设计。取水口主要建筑物取水坝按 4 级建筑物设计，渠道工程主要建筑物明渠、渡槽、倒虹吸等按 5 级建筑物设计，次要建筑物按 5 级设计。本工程建设内容为新建核桃冲水库,其中帷幕灌浆分为三个部分，左岸延长段 0+000〜0+060.12,长 60。12m,坝体段 0+000〜0+236,长 236m；右岸延长 0+236〜江西省源河工程有限公司华宁县核桃冲水库一标段施工项目部大坝帷幕灌浆试验方案江西省源河工程有限公司华宁县核桃冲水库一标段施工项目部大坝帷幕灌浆试验方案江西省源河工程有限公司华宁县核桃冲水库一标段施工项目部大坝帷幕灌浆试验方案4页共 10 页江西省源河工程有限公司华宁县核桃冲水库一标段施工项目部大坝帷幕灌浆试验方案5页共 10 页江西省源河工程有限公司华宁县核桃冲水库一标段施工项目部大坝帷幕灌浆试验方案6页共 10 页（1）抬动观测孔孔径为©76mm，采用 XY—150 型地质钻机配金刚石钻头钻孔，在灌浆试验区内布置 1 个钻孔，安置 1 套抬动变形观测装置。（2）在裂隙冲洗、压水试验及灌浆过程中，派专人进行抬动变形观测并作记录，抬动变形允许值按照 200 口 m 进行控制。当变形值接近变形允许值或变形值上升速度较快时，及时采取降低压力措施。（3）抬动变形观测过程...
