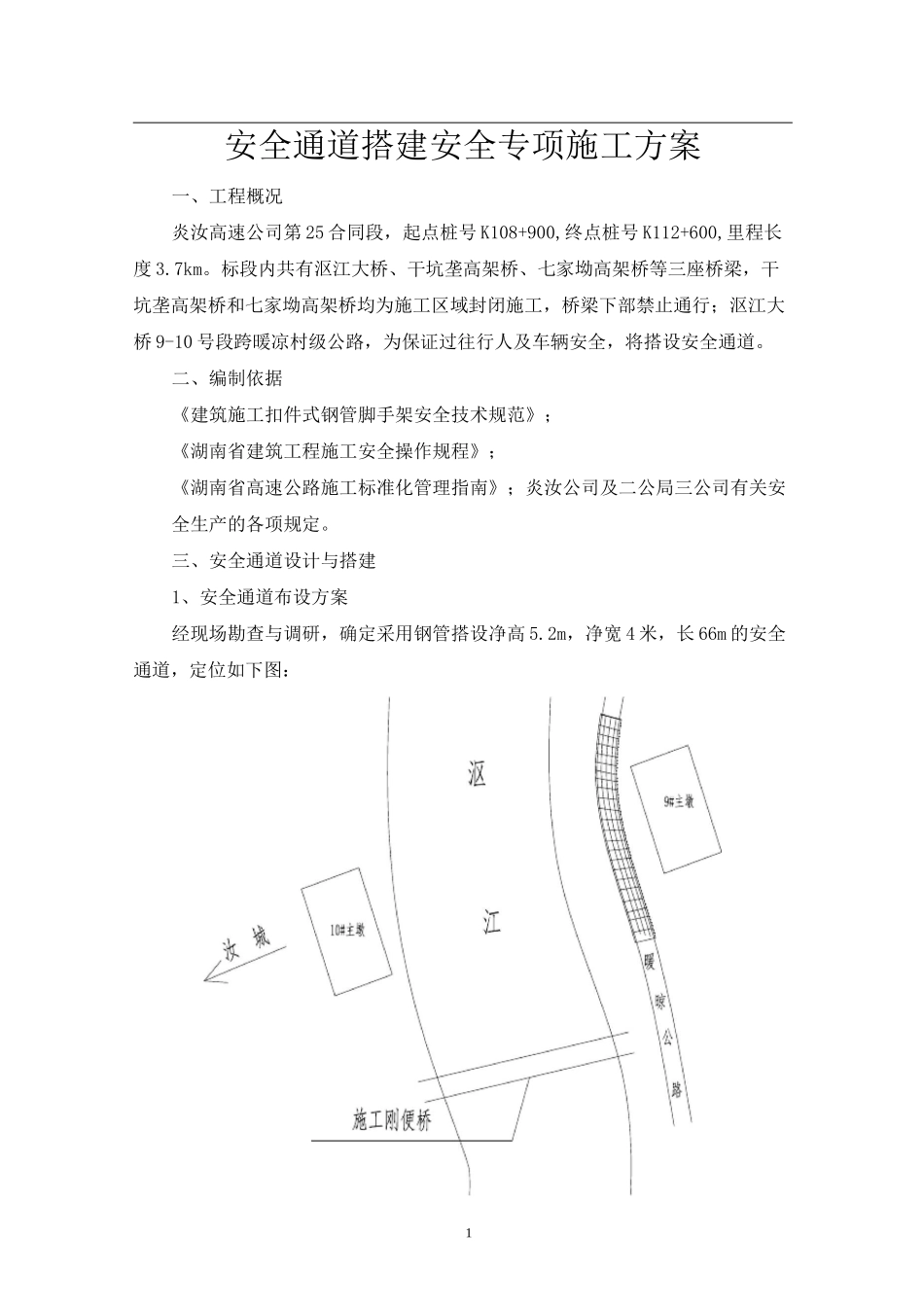

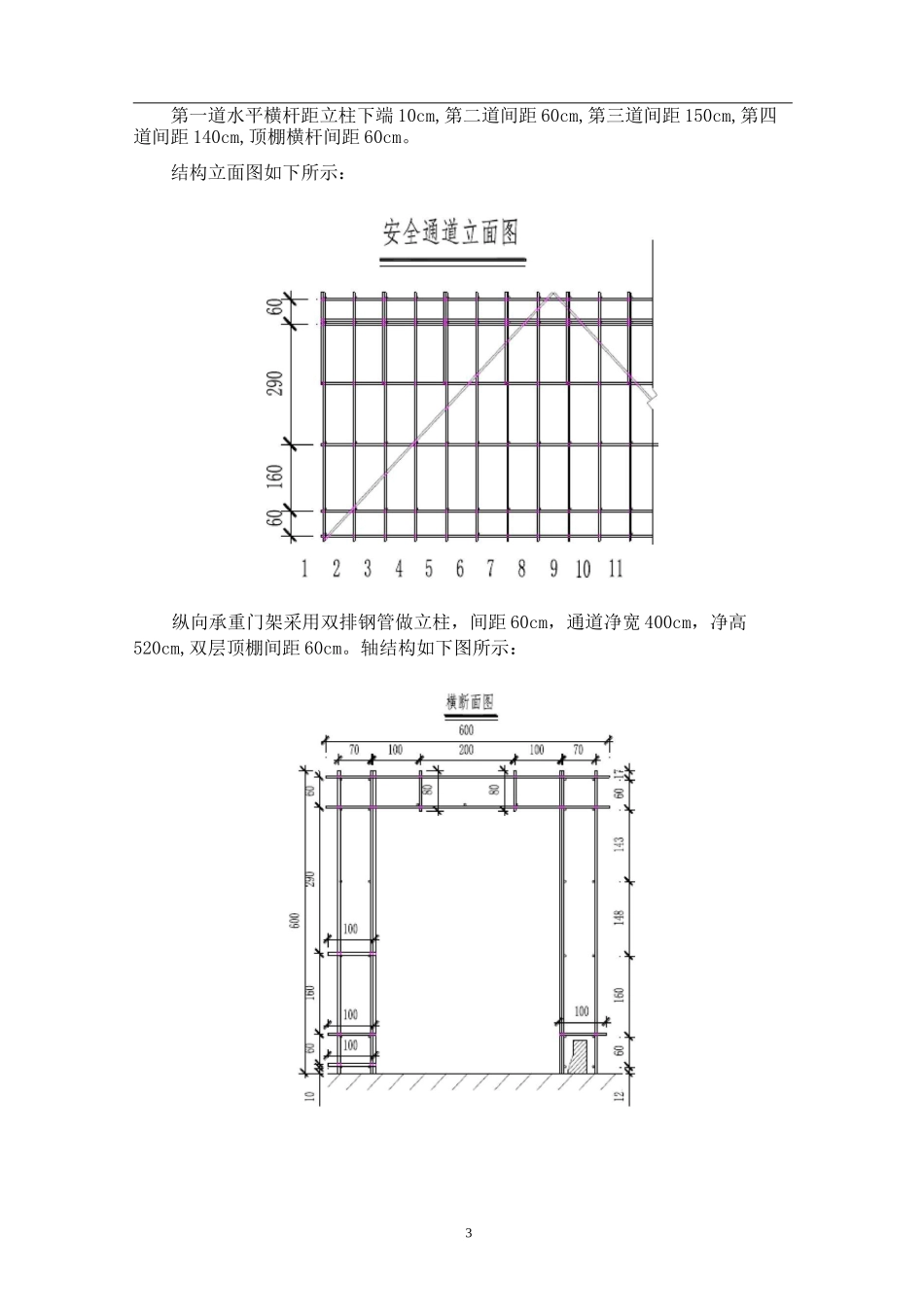

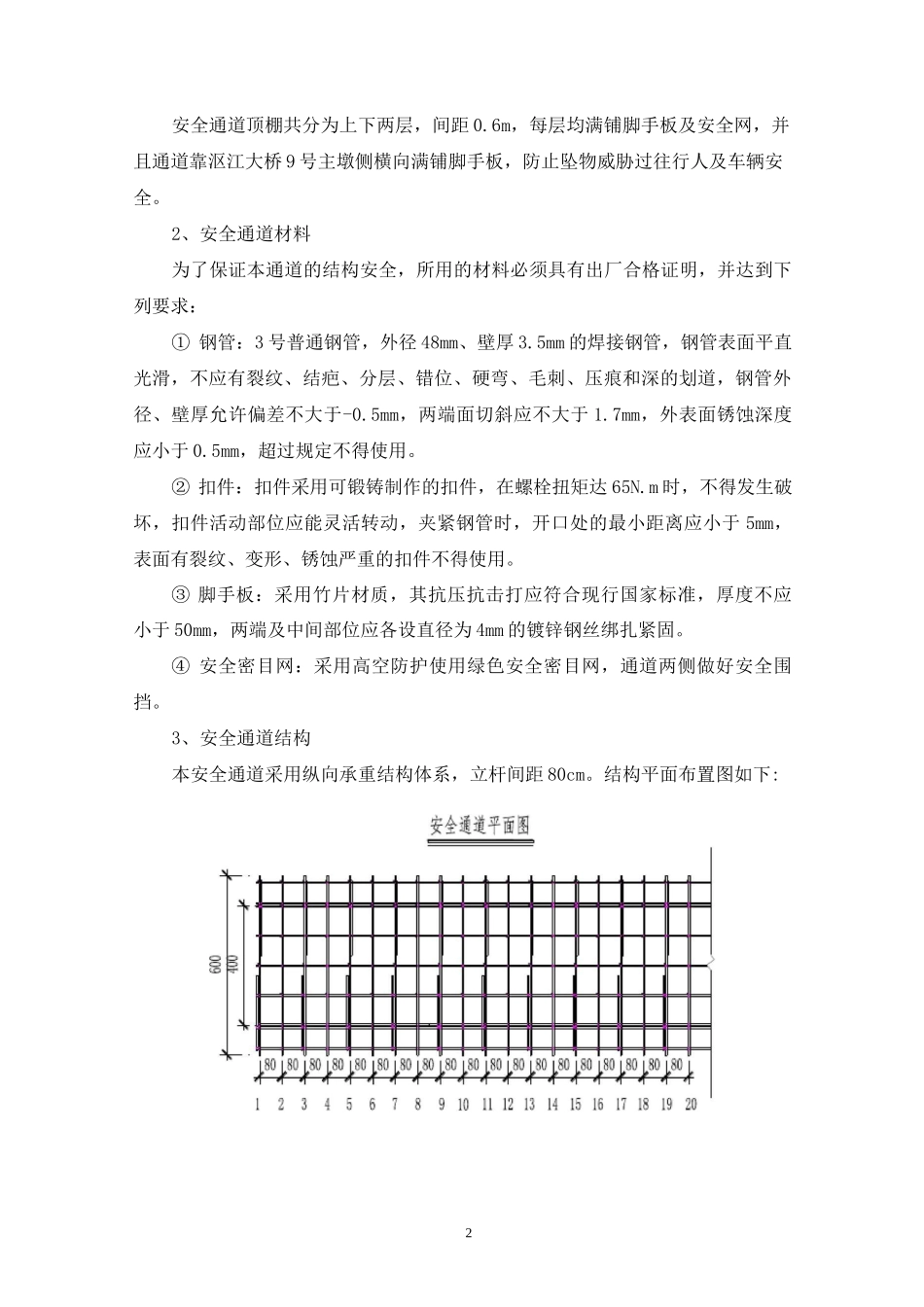

1安全通道搭建安全专项施工方案一、工程概况炎汝高速公司第 25 合同段，起点桩号 K108+900,终点桩号 K112+600,里程长度 3.7km。标段内共有沤江大桥、干坑垄高架桥、七家坳高架桥等三座桥梁，干坑垄高架桥和七家坳高架桥均为施工区域封闭施工，桥梁下部禁止通行；沤江大桥 9-10 号段跨暖凉村级公路，为保证过往行人及车辆安全，将搭设安全通道。二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》；《湖南省建筑工程施工安全操作规程》；《湖南省高速公路施工标准化管理指南》；炎汝公司及二公局三公司有关安全生产的各项规定。三、安全通道设计与搭建1、安全通道布设方案经现场勘查与调研，确定采用钢管搭设净高 5.2m，净宽 4 米，长 66m 的安全通道，定位如下图：2安全通道顶棚共分为上下两层，间距 0.6m，每层均满铺脚手板及安全网，并且通道靠沤江大桥 9 号主墩侧横向满铺脚手板，防止坠物威胁过往行人及车辆安全。2、安全通道材料为了保证本通道的结构安全，所用的材料必须具有出厂合格证明，并达到下列要求：① 钢管：3 号普通钢管，外径 48mm、壁厚 3.5mm 的焊接钢管，钢管表面平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管外径、壁厚允许偏差不大于-0.5mm，两端面切斜应不大于 1.7mm，外表面锈蚀深度应小于 0.5mm，超过规定不得使用。② 扣件：扣件采用可锻铸制作的扣件，在螺栓扭矩达 65N.m 时，不得发生破坏，扣件活动部位应能灵活转动，夹紧钢管时，开口处的最小距离应小于 5mm，表面有裂纹、变形、锈蚀严重的扣件不得使用。③ 脚手板：采用竹片材质，其抗压抗击打应符合现行国家标准，厚度不应小于 50mm，两端及中间部位应各设直径为 4mm 的镀锌钢丝绑扎紧固。④ 安全密目网：采用高空防护使用绿色安全密目网，通道两侧做好安全围挡。3、安全通道结构本安全通道采用纵向承重结构体系，立杆间距 80cm。结构平面布置图如下:3第一道水平横杆距立柱下端 10cm,第二道间距 60cm,第三道间距 150cm,第四道间距 140cm,顶棚横杆间距 60cm。结构立面图如下所示：纵向承重门架采用双排钢管做立柱，间距 60cm，通道净宽 400cm，净高520cm,双层顶棚间距 60cm。轴结构如下图所示：44、安全通道构造要求①立杆在竖立杆时，用单支 6m 钢管，不得采用对接钢管，立杆纵距 80cm。禁止使用弯曲钢管。② 大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直...
