涂层附着力检测作业指导书VIP专享VIP免费

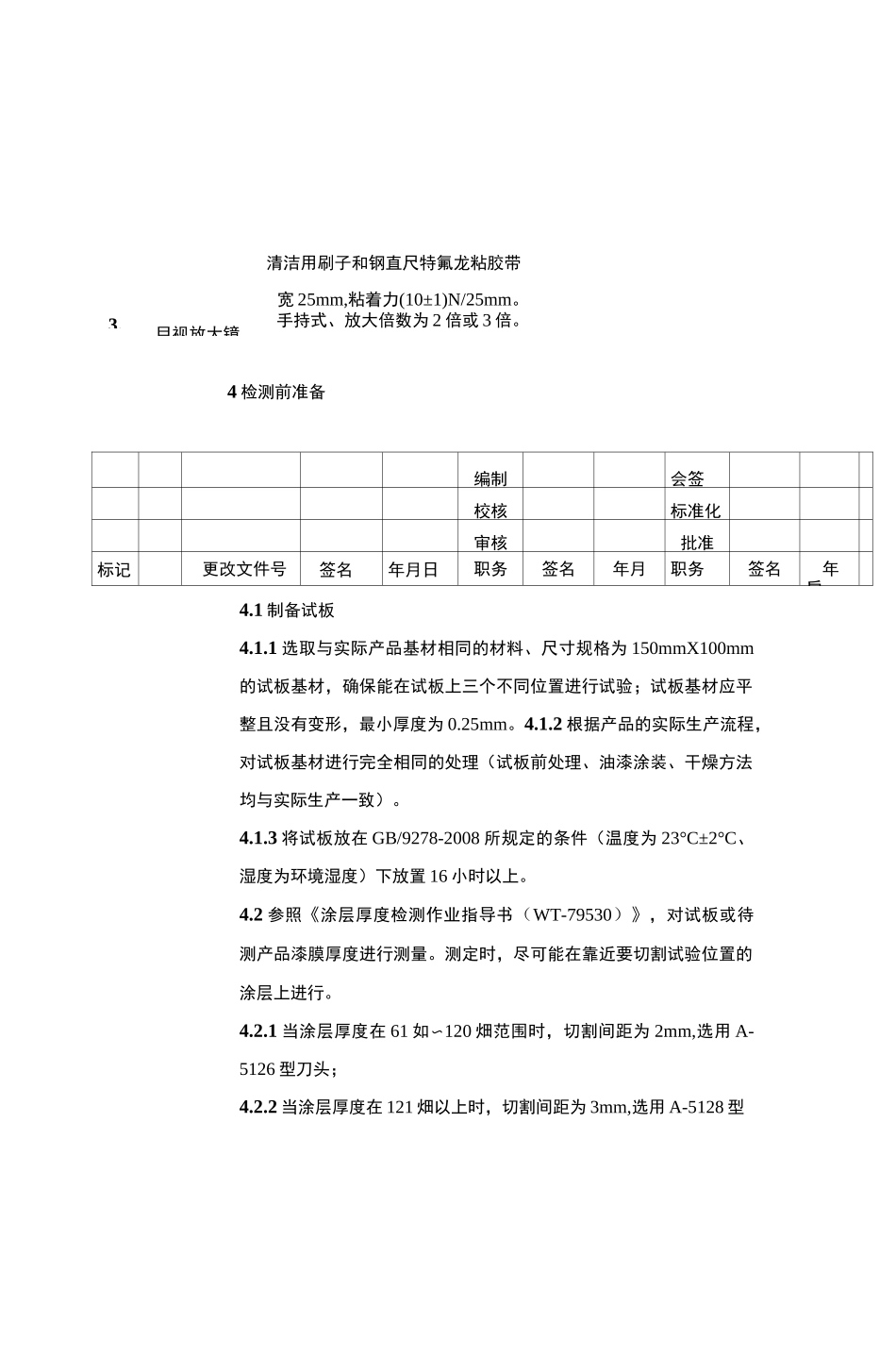

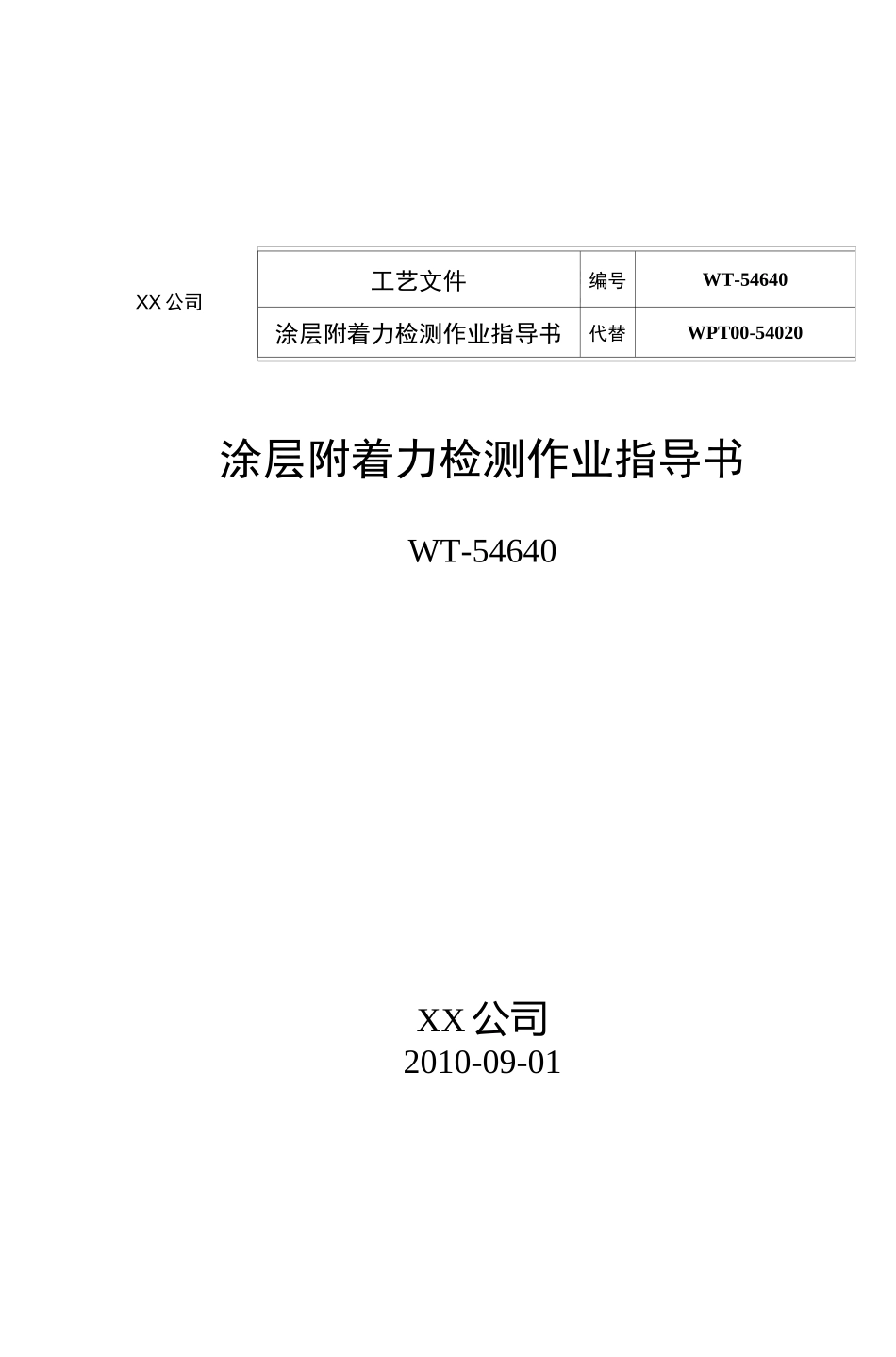

工艺文件涂层附着力检测作业指导书WT-54640XX 公司2010-09-01XX 公司工艺文件编号WT-54640涂层附着力检测作业指导书代替WPT00-540201 适用范围本作业指导书适用于钢铁表面涂层、不锈钢表面涂层和铝合金表面涂层附着力检测。本作业指导书采用划格试验法，对漆膜附着力进行检测。可用于现场定性评判单层涂膜或多层涂膜与基底面附着力的大小;也可评定多涂层体系中各道涂层从其它底层涂层脱离的抗性。本试验方法不适用于涂膜厚度大于 250gm 的涂层，也不适用于有纹理的涂层。本试验可以在专门制作的试板上进行，也可以在待测产品的内表面进行。2 引用标准GB-T4957-2003 非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法GB-T4956-2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T9286—1998 色漆和清漆漆膜的划格试验GB/T9271—2008 色漆和清漆标准试板3 仪器材料3.1BYK 划格试验器、配备符合 DIN/ISO 标准、A-5126 型划格试验器刀头（刀齿间距为 2mm）和 A-5128型划格试验器刀头（刀齿间距为 3nuii）o3.目视放大镜清洁用刷子和钢直尺特氟龙粘胶带宽 25mm,粘着力(10±1)N/25mm。手持式、放大倍数为 2 倍或 3 倍。4 检测前准备编制会签校核标准化审核批准标记更改文件号签名年月日职务签名年月职务签名年戶4.1 制备试板4.1.1 选取与实际产品基材相同的材料、尺寸规格为 150mmX100mm的试板基材，确保能在试板上三个不同位置进行试验；试板基材应平整且没有变形，最小厚度为 0.25mm。4.1.2 根据产品的实际生产流程，对试板基材进行完全相同的处理（试板前处理、油漆涂装、干燥方法均与实际生产一致）。4.1.3 将试板放在 GB/9278-2008 所规定的条件（温度为 23°C±2°C、湿度为环境湿度）下放置 16 小时以上。4.2 参照《涂层厚度检测作业指导书（WT-79530）》，对试板或待测产品漆膜厚度进行测量。测定时，尽可能在靠近要切割试验位置的涂层上进行。4.2.1 当涂层厚度在 61 如〜120 畑范围时，切割间距为 2mm,选用 A-5126 型刀头；4.2.2 当涂层厚度在 121 畑以上时，切割间距为 3mm,选用 A-5128 型刀头。5 操作步骤5.1 选定试板或待测产品，检测部位应符合以下要求：5.1.1 待检测部位涂层己实干；5.1.2 待检测部位离边距或不同检测部位相互间距均不小于 5nmi：5 丄 3 具有代表性，针对性。每块试板或每件待测产品的检测部位不少于 3 处。5.2 用手 L 法切割涂层。5.2.1 将试板放置在...
