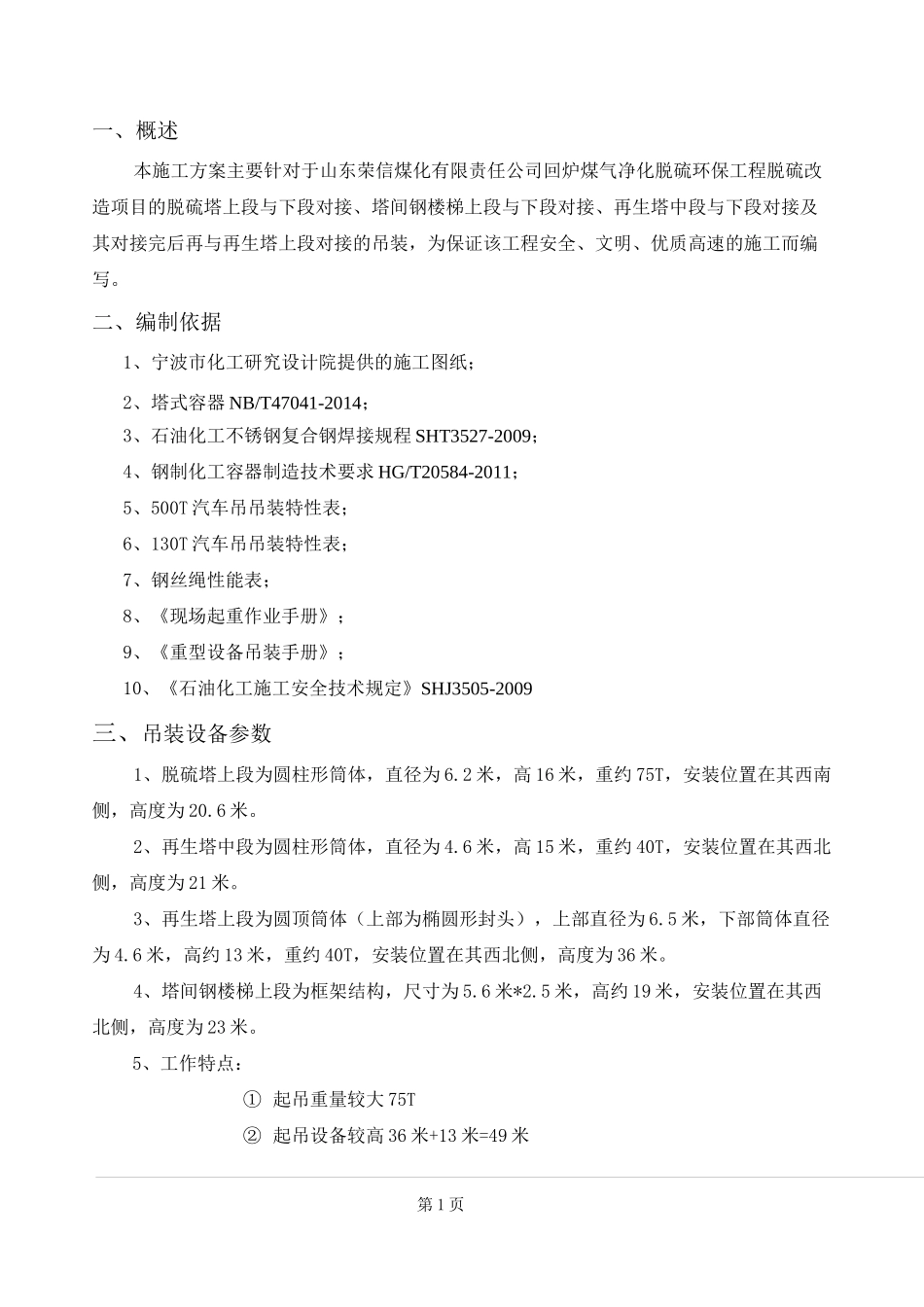

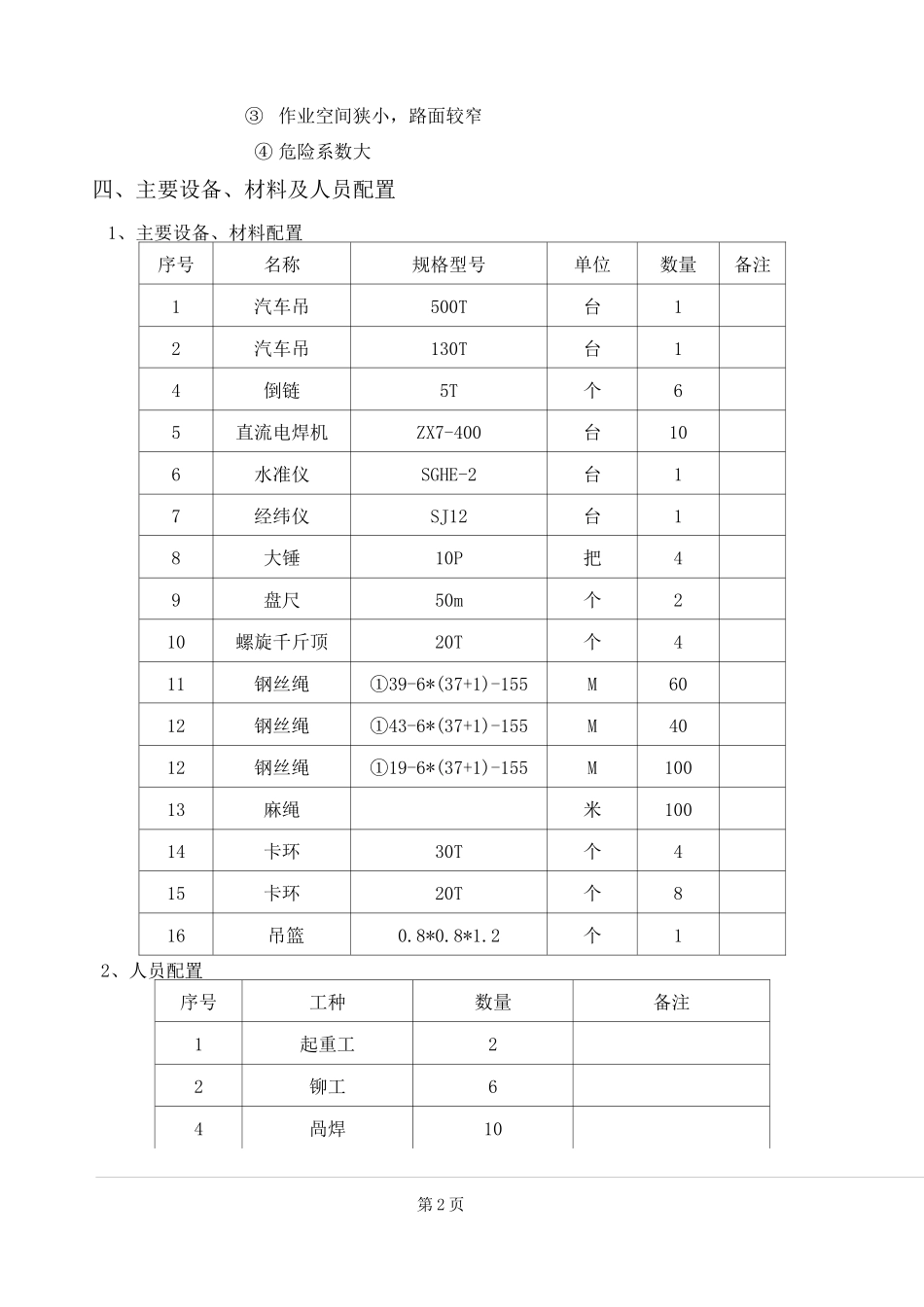

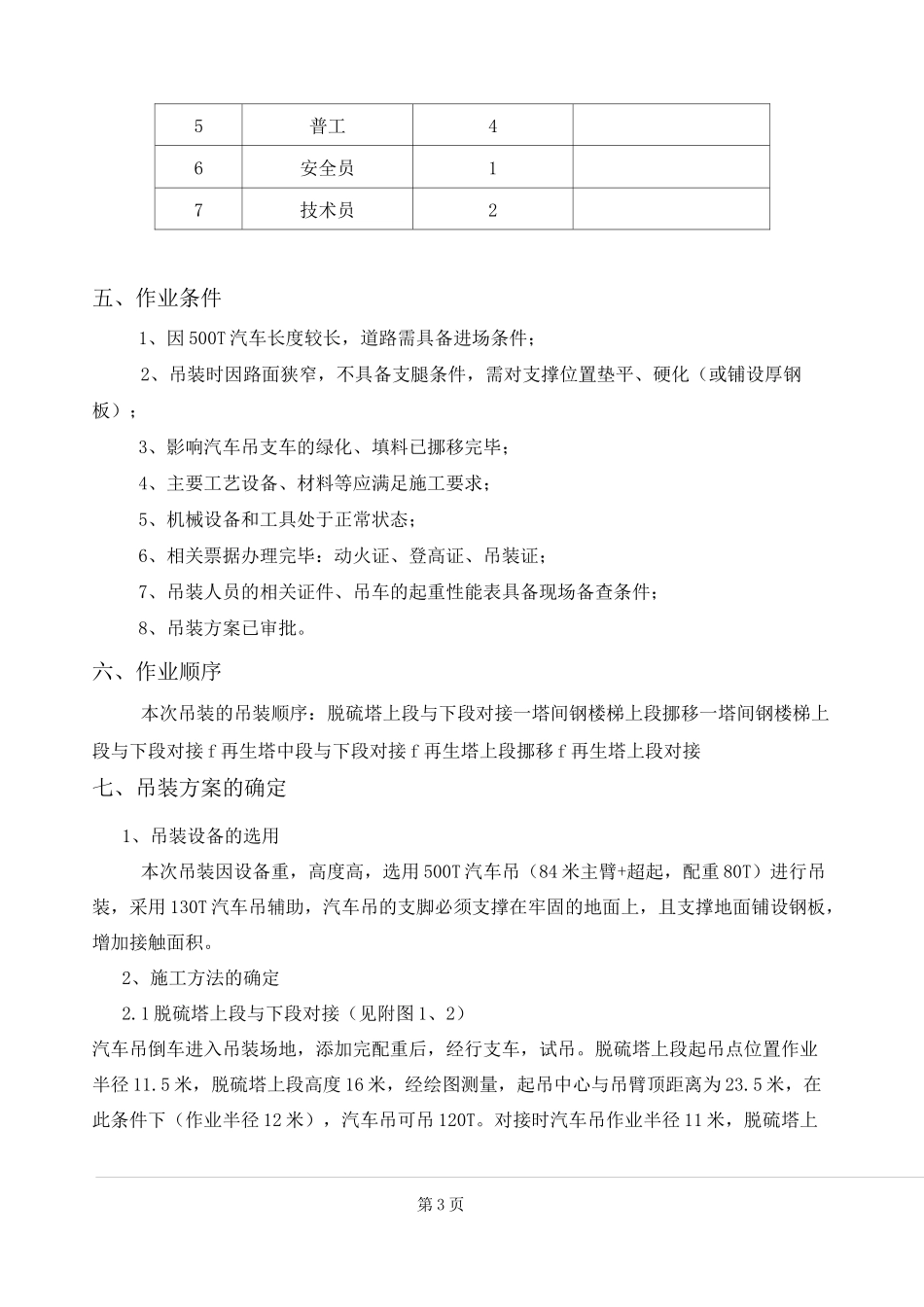

第 1 页一、概述本施工方案主要针对于山东荣信煤化有限责任公司回炉煤气净化脱硫环保工程脱硫改造项目的脱硫塔上段与下段对接、塔间钢楼梯上段与下段对接、再生塔中段与下段对接及其对接完后再与再生塔上段对接的吊装，为保证该工程安全、文明、优质高速的施工而编写。二、编制依据1、宁波市化工研究设计院提供的施工图纸；2、塔式容器 NB/T47041-2014；3、石油化工不锈钢复合钢焊接规程 SHT3527-2009；4、钢制化工容器制造技术要求 HG/T20584-2011；5、500T 汽车吊吊装特性表；6、130T 汽车吊吊装特性表；7、钢丝绳性能表；8、《现场起重作业手册》；9、《重型设备吊装手册》；10、《石油化工施工安全技术规定》SHJ3505-2009三、吊装设备参数1、脱硫塔上段为圆柱形筒体，直径为 6.2 米，高 16 米，重约 75T，安装位置在其西南侧，高度为 20.6 米。2、再生塔中段为圆柱形筒体，直径为 4.6 米，高 15 米，重约 40T，安装位置在其西北侧，高度为 21 米。3、再生塔上段为圆顶筒体（上部为椭圆形封头），上部直径为 6.5 米，下部筒体直径为 4.6 米，高约 13 米，重约 40T，安装位置在其西北侧，高度为 36 米。4、塔间钢楼梯上段为框架结构，尺寸为 5.6 米*2.5 米，高约 19 米，安装位置在其西北侧，高度为 23 米。5、工作特点：① 起吊重量较大 75T② 起吊设备较高 36 米+13 米=49 米第 2 页③ 作业空间狭小，路面较窄④ 危险系数大四、主要设备、材料及人员配置1、主要设备、材料配置序号名称规格型号单位数量备注1汽车吊500T台12汽车吊130T台14倒链5T个65直流电焊机ZX7-400台106水准仪SGHE-2台17经纬仪SJ12台18大锤10P把49盘尺50m个210螺旋千斤顶20T个411钢丝绳①39-6*(37+1)-155M6012钢丝绳①43-6*(37+1)-155M4012钢丝绳①19-6*(37+1)-155M10013麻绳米10014卡环30T个415卡环20T个816吊篮0.8*0.8*1.2个12、人员配置序号工种数量备注1起重工22铆工64咼焊10第 3 页5普工46安全员17技术员2五、作业条件1、因 500T 汽车长度较长，道路需具备进场条件；2、吊装时因路面狭窄，不具备支腿条件，需对支撑位置垫平、硬化（或铺设厚钢板）；3、影响汽车吊支车的绿化、填料已挪移完毕；4、主要工艺设备、材料等应满足施工要求；5、机械设备和工具处于正常状态；6、相关票据办理完毕：动火证、登高证、吊装证；7、吊装人员的相关证件、吊车的起重性能表具备现场备查条件；8、吊装方案已审批。六、作业顺序本...
