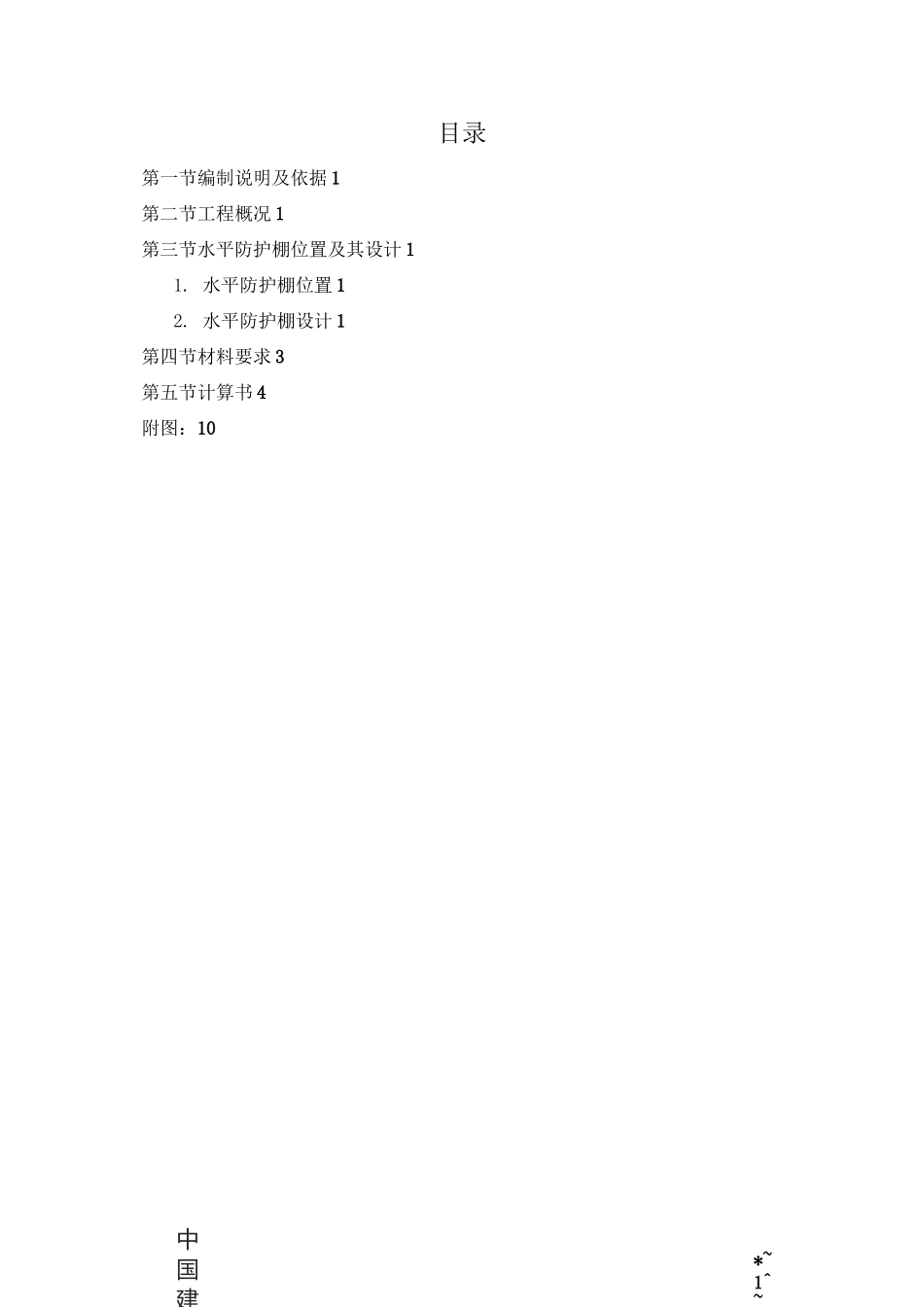

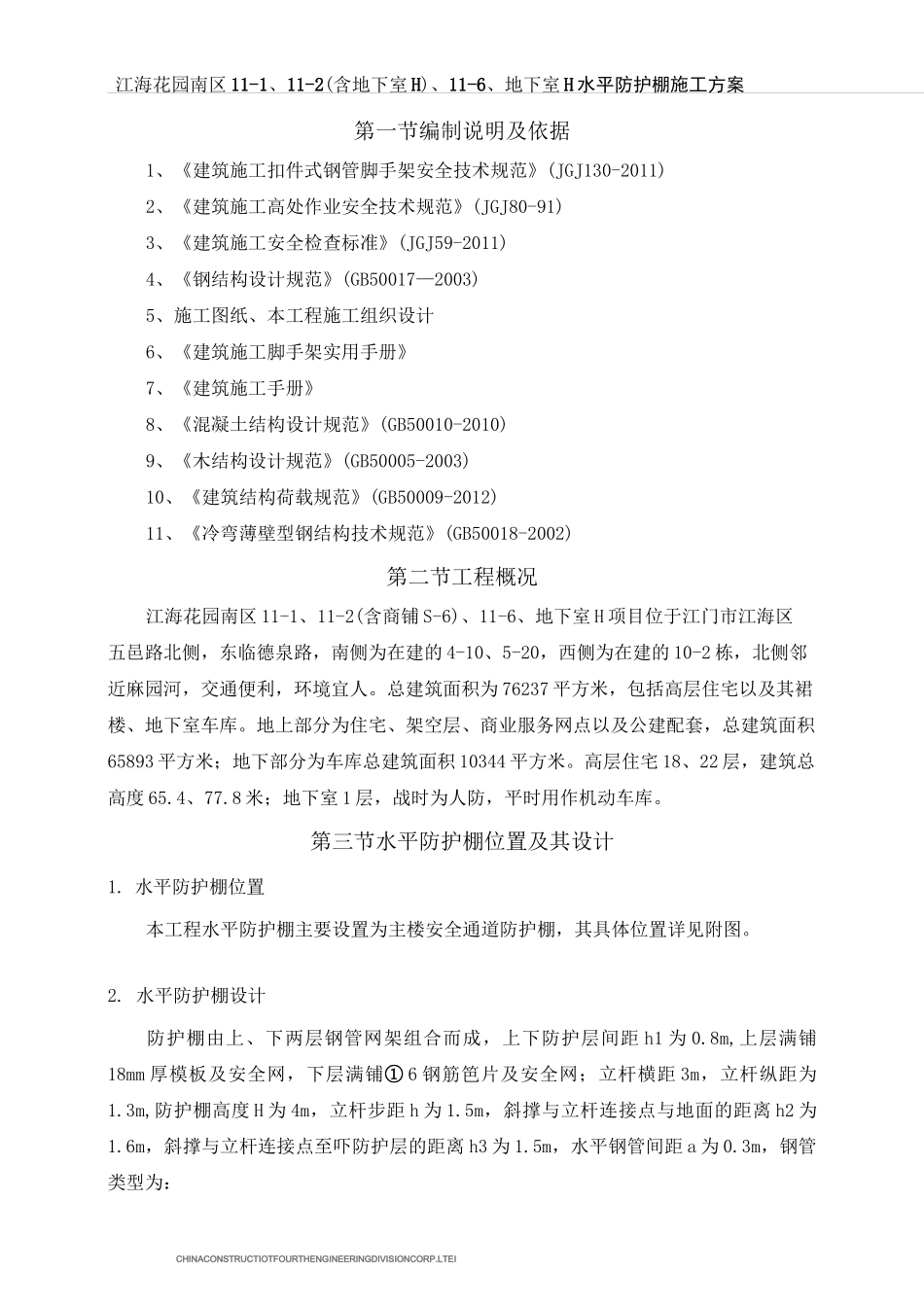

中国建*~1^~目录第一节编制说明及依据 1第二节工程概况 1第三节水平防护棚位置及其设计 11. 水平防护棚位置 12. 水平防护棚设计 1第四节材料要求 3第五节计算书 4附图：10中国建江海花园南区 11-1、11-2(含地下室 H)、11-6、地下室 H 水平防护棚施工方案CHINACONSTRUCTIOTFOURTHENGINEERINGDIVISIONCORP.LTEI第一节编制说明及依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑施工高处作业安全技术规范》(JGJ80-91)3、《建筑施工安全检查标准》(JGJ59-2011)4、《钢结构设计规范》(GB50017—2003)5、施工图纸、本工程施工组织设计6、《建筑施工脚手架实用手册》7、《建筑施工手册》8、《混凝土结构设计规范》(GB50010-2010)9、《木结构设计规范》(GB50005-2003)10、《建筑结构荷载规范》(GB50009-2012)11、《冷弯薄壁型钢结构技术规范》(GB50018-2002)第二节工程概况江海花园南区 11-1、11-2(含商铺 S-6)、11-6、地下室 H 项目位于江门市江海区五邑路北侧，东临德泉路，南侧为在建的 4-10、5-20，西侧为在建的 10-2 栋，北侧邻近麻园河，交通便利，环境宜人。总建筑面积为 76237 平方米，包括高层住宅以及其裙楼、地下室车库。地上部分为住宅、架空层、商业服务网点以及公建配套，总建筑面积65893 平方米；地下部分为车库总建筑面积 10344 平方米。高层住宅 18、22 层，建筑总高度 65.4、77.8 米；地下室 1 层，战时为人防，平时用作机动车库。第三节水平防护棚位置及其设计1. 水平防护棚位置本工程水平防护棚主要设置为主楼安全通道防护棚，其具体位置详见附图。2. 水平防护棚设计防护棚由上、下两层钢管网架组合而成，上下防护层间距 h1 为 0.8m,上层满铺18mm 厚模板及安全网，下层满铺① 6 钢筋笆片及安全网；立杆横距 3m，立杆纵距为1.3m,防护棚高度 H 为 4m，立杆步距 h 为 1.5m，斜撑与立杆连接点与地面的距离 h2 为1.6m，斜撑与立杆连接点至吓防护层的距离 h3 为 1.5m，水平钢管间距 a 为 0.3m，钢管类型为：江海花园南区 11-2、11-2(含地下室 H)、11-6、地下室 H 水平防护棚施工方案CHINACONSTRUCTIOTFOURTHENGINEERINGDIVISIONCORP.LTEI江海花园南区 11-1、11-2（含地下室 H）、11-6、地下室 H 水平防护棚施工方案3中国建筑第四工程局有限公司CHINACONSTRUCT™FOURTHENGINEERINGD^ISIONCORP.LTD江海花园南区 11-1、11-2（含地下室 H）、11-6、地下...
