混凝土是目前用量最大的一种建筑材料,广泛应用于工业与民用建筑、农林与城市建设、水利与海港工程
然而,许多混凝土结构在建设与使用过程中出现了不同程度、不同形式的裂缝
这不仅影响建筑物的外观,更危及建筑物的正常使用和结构的耐久性
因此,裂缝问题倍受人们关注
近年来,随着预拌混凝土的大力推广应用以及结构形式日趋大型化、复杂化,使得这一问题变得更为突出
然而,混凝土结构的裂缝是一个相当普遍的现象,大量工程实践以及近代科学关于混凝土强度的细观研究都表明结构物的裂缝是不可避免的,它是材料的一种特性
因此,科学地对待裂缝问题是在对裂缝进行分类、研究的基础上,采取有效的措施,将裂缝的有害程度控制在允许的范围内
本文将就混凝土结构中常见裂缝的成因、控制措施以及修补方法作一些浅要分析
2 混凝土裂缝的分类2・1 按裂缝的成因划分根据混凝土裂缝产生的原因,可分为结构性裂缝与非结构性裂缝两大类
(1) 结构性裂缝由各种外荷载引起的裂缝,也称荷载裂缝
它包括由外荷载的直接应力引起的裂缝和在外荷载作用下结构次应力引起的裂缝
(2) 非结构性裂缝由各种变形变化引起的裂缝
它包括温差,干缩湿胀和不均匀沉降等因素引起的裂缝
这类裂缝是在结构的变形受到限制时引起的内应力造成的
从国内外的研究资料以及大量的工程实践看,非结构性裂缝在工程中占了绝大多数,约为 80%,其中以收缩裂缝为主导［1~5］

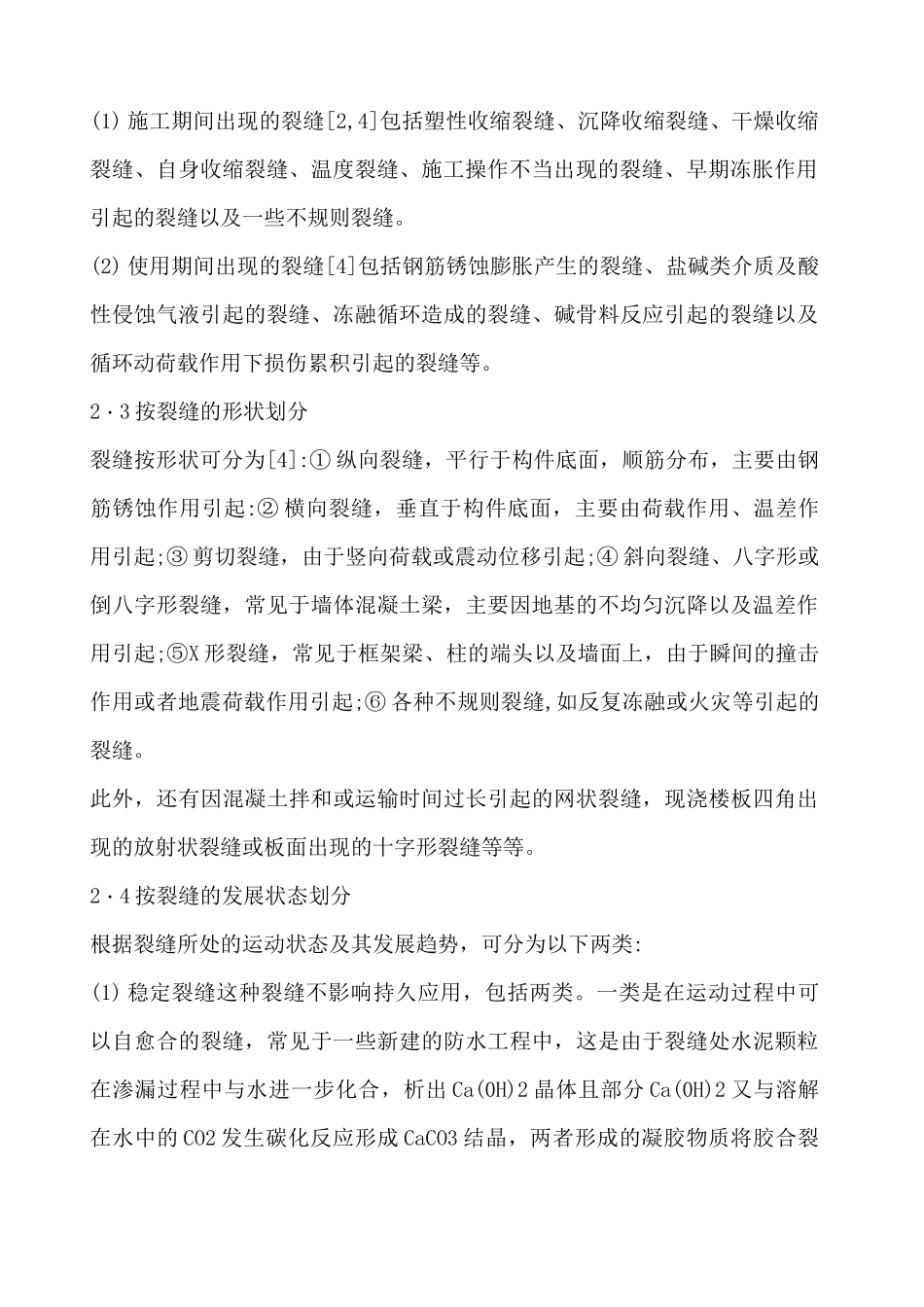

2・2 按裂缝产生的时间划分(1) 施工期间出现的裂缝[2,4]包括塑性收缩裂缝、沉降收缩裂缝、干燥收缩裂缝、自身收缩裂缝、温度裂缝、施工操作不当出现的裂缝、早期冻胀作用引起的裂缝以及一些不规则裂缝
(2) 使用期间出现的裂缝[4]包括钢筋锈蚀膨胀产生的裂缝、盐碱类介质及酸性侵蚀气液引起的裂缝、冻融循环造成的裂缝、碱骨料反应引起的裂缝以及循环动荷载作用下损伤累积引起的裂缝等

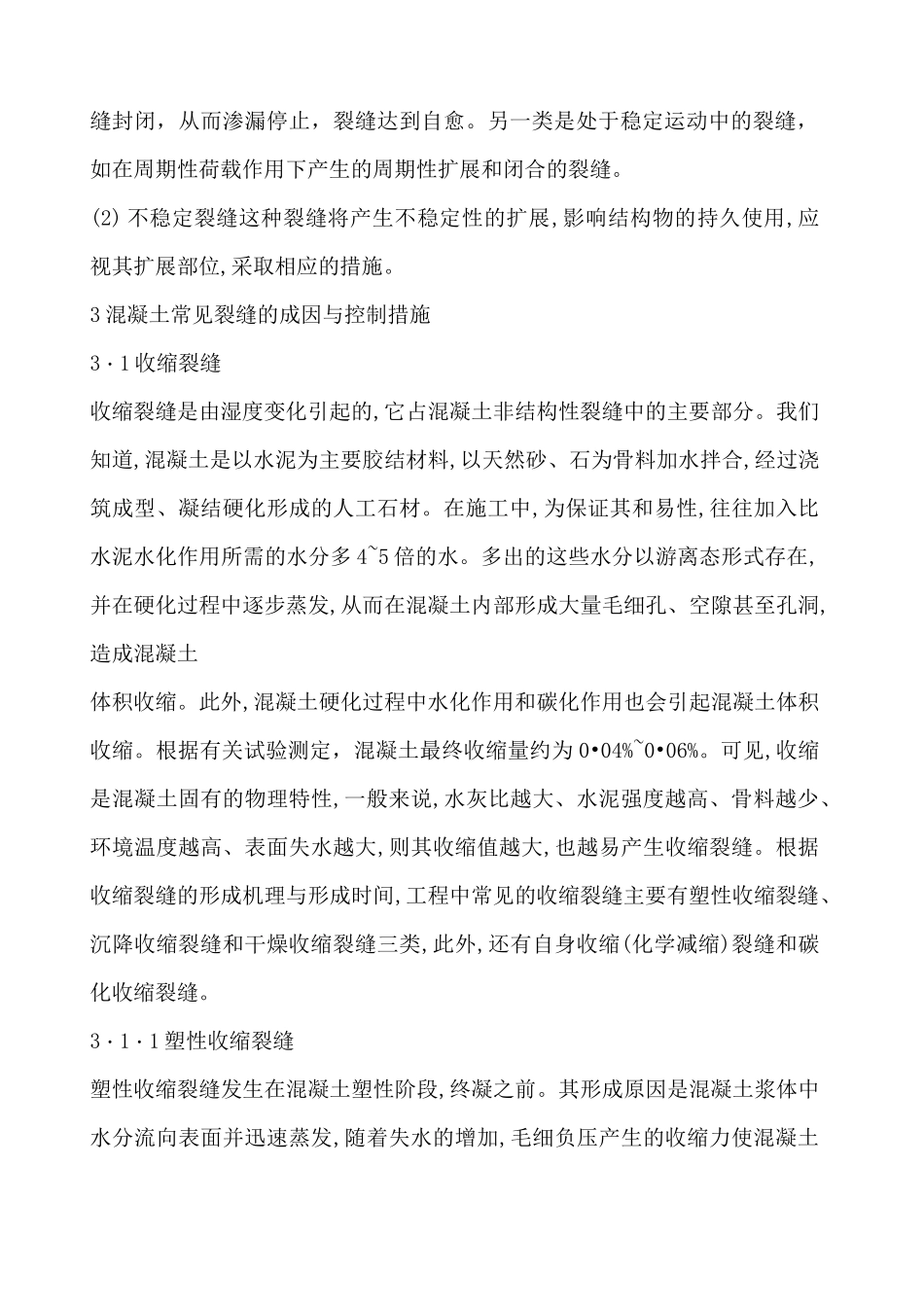

2・3 按裂缝的形状划分裂缝按形状可分为[4
