水切割设备安全操作规程VIP免费

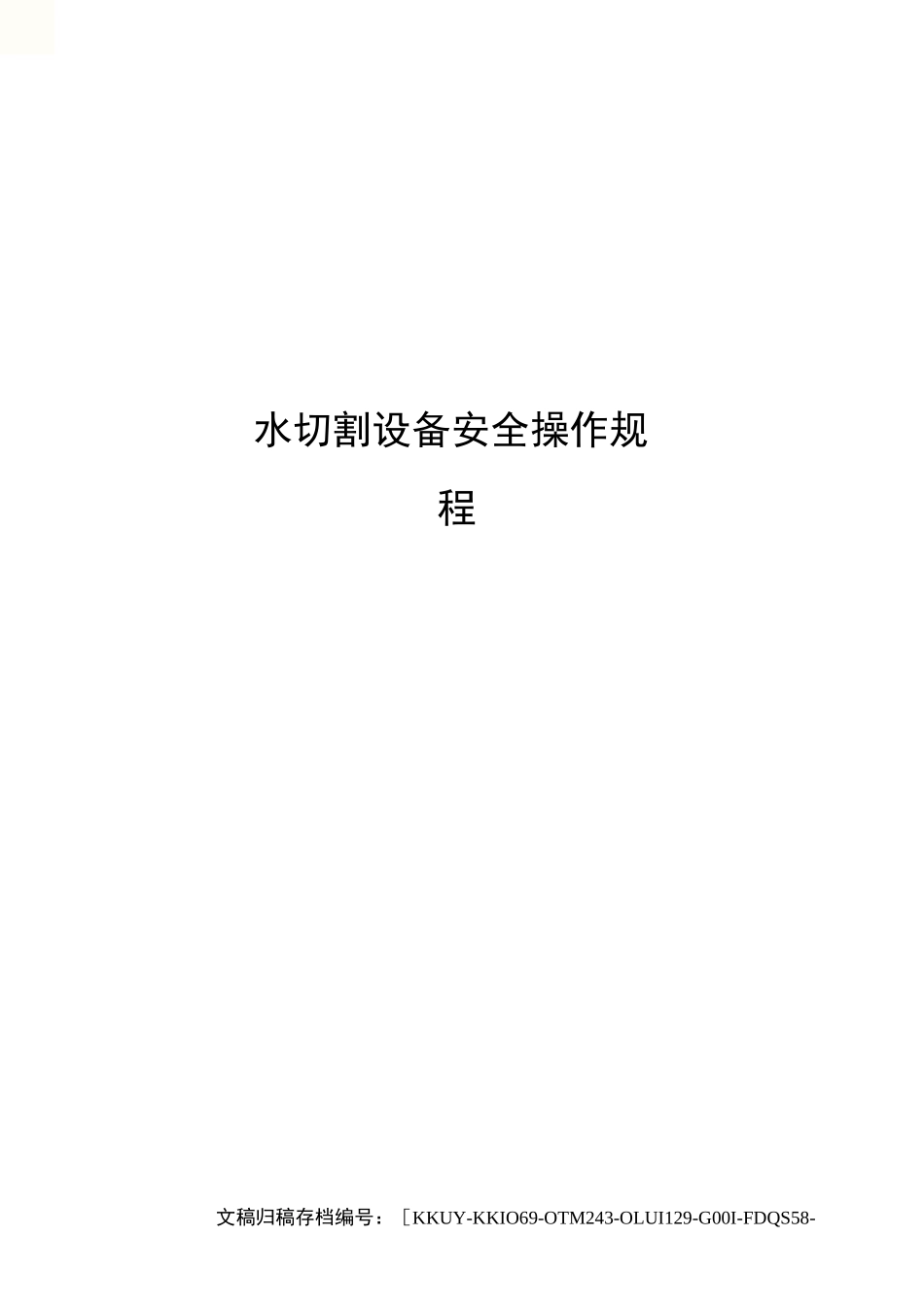

水切割设备安全操作规程_第1页
1/7

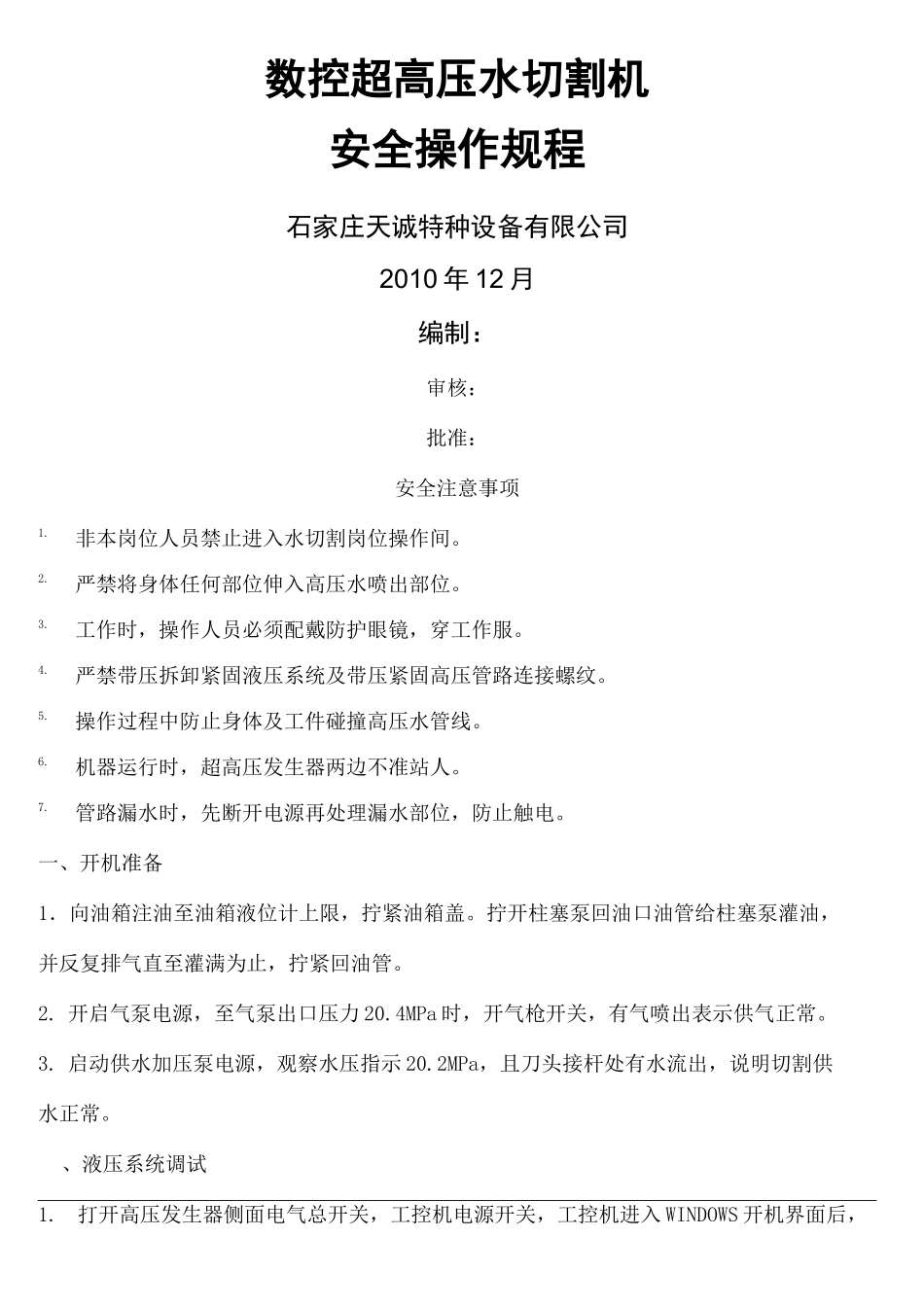

水切割设备安全操作规程_第2页
2/7

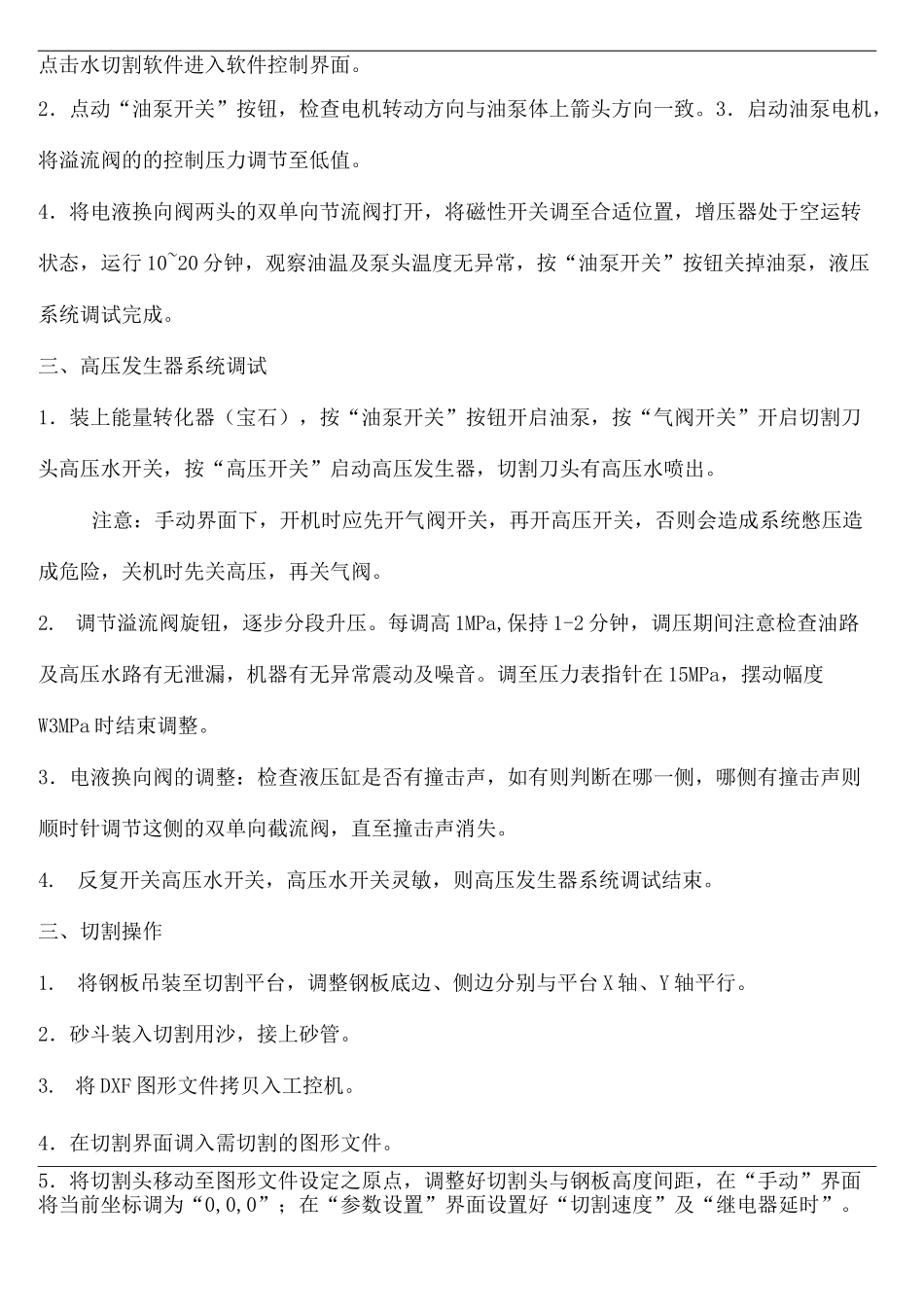

水切割设备安全操作规程_第3页
3/7
水切割设备安全操作规程文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-数控超高压水切割机安全操作规程石家庄天诚特种设备有限公司2010 年 12 月编制:审核:批准:安全注意事项1.非本岗位人员禁止进入水切割岗位操作间。2.严禁将身体任何部位伸入高压水喷出部位。3.工作时,操作人员必须配戴防护眼镜,穿工作服。4.严禁带压拆卸紧固液压系统及带压紧固高压管路连接螺纹。5.操作过程中防止身体及工件碰撞高压水管线。6.机器运行时,超高压发生器两边不准站人。7.管路漏水时,先断开电源再处理漏水部位,防止触电。一、开机准备1.向油箱注油至油箱液位计上限,拧紧油箱盖。拧开柱塞泵回油口油管给柱塞泵灌油,并反复排气直至灌满为止,拧紧回油管。2. 开启气泵电源,至气泵出口压力 20.4MPa 时,开气枪开关,有气喷出表示供气正常。3. 启动供水加压泵电源,观察水压指示 20.2MPa,且刀头接杆处有水流出,说明切割供水正常。、液压系统调试1.打开高压发生器侧面电气总开关,工控机电源开关,工控机进入 WINDOWS 开机界面后,点击水切割软件进入软件控制界面。2.点动“油泵开关”按钮,检查电机转动方向与油泵体上箭头方向一致。3.启动油泵电机,将溢流阀的的控制压力调节至低值。4.将电液换向阀两头的双单向节流阀打开,将磁性开关调至合适位置,增压器处于空运转状态,运行 10~20 分钟,观察油温及泵头温度无异常,按“油泵开关”按钮关掉油泵,液压系统调试完成。三、高压发生器系统调试1.装上能量转化器(宝石),按“油泵开关”按钮开启油泵,按“气阀开关”开启切割刀头高压水开关,按“高压开关”启动高压发生器,切割刀头有高压水喷出。注意:手动界面下,开机时应先开气阀开关,再开高压开关,否则会造成系统憋压造成危险,关机时先关高压,再关气阀。2. 调节溢流阀旋钮,逐步分段升压。每调高 1MPa,保持 1-2 分钟,调压期间注意检查油路及高压水路有无泄漏,机器有无异常震动及噪音。调至压力表指针在 15MPa,摆动幅度W3MPa 时结束调整。3.电液换向阀的调整:检查液压缸是否有撞击声,如有则判断在哪一侧,哪侧有撞击声则顺时针调节这侧的双单向截流阀,直至撞击声消失。4.反复开关高压水开关,高压水开关灵敏,则高压发生器系统调试结束。三、切割操作1.将钢板吊装至切割平台,调整钢板底边、侧边分别与平台 X 轴、Y 轴平行。2.砂斗装入切割用沙,接上砂管。3. 将 DXF 图形文件拷贝入工控机...
