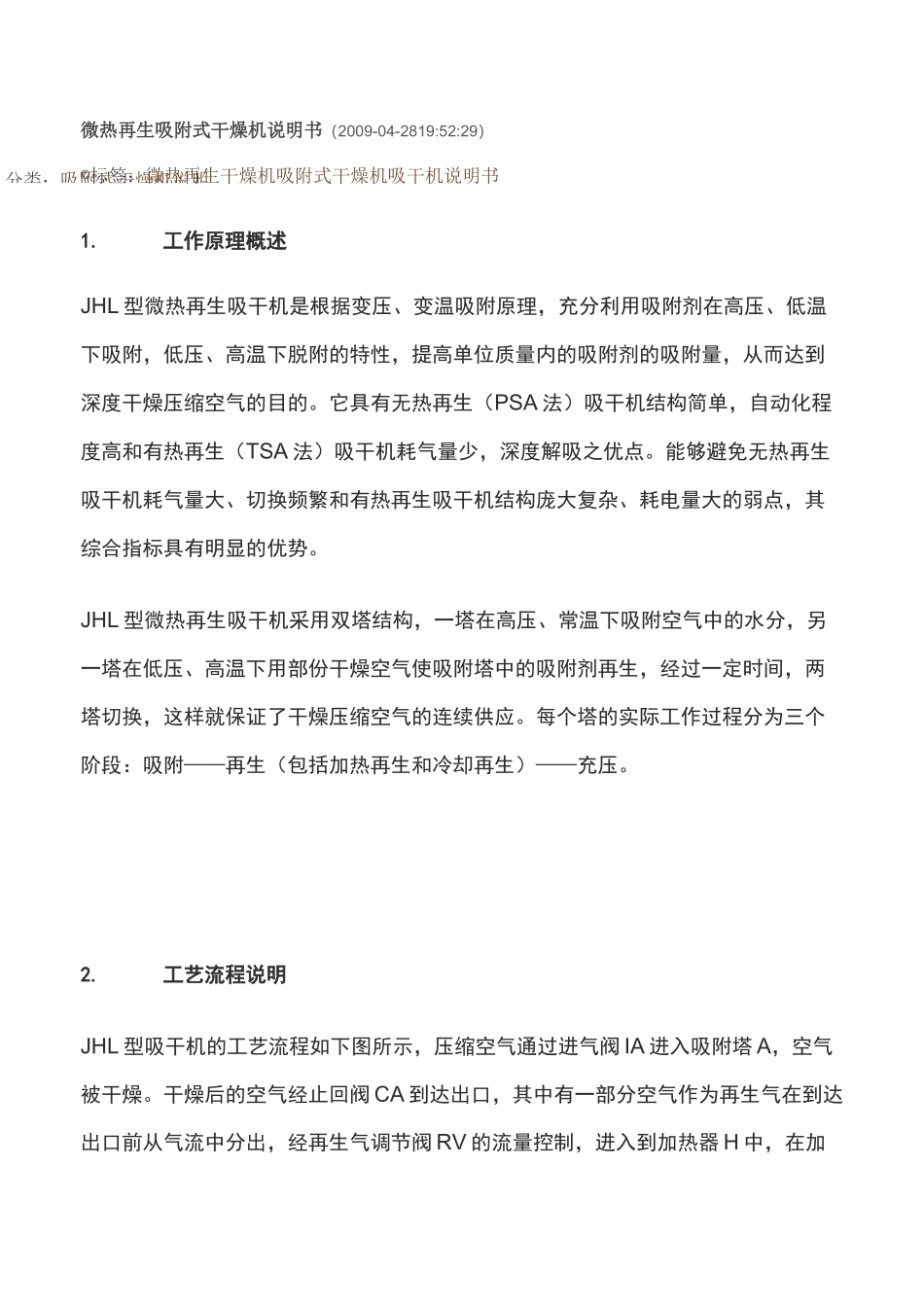

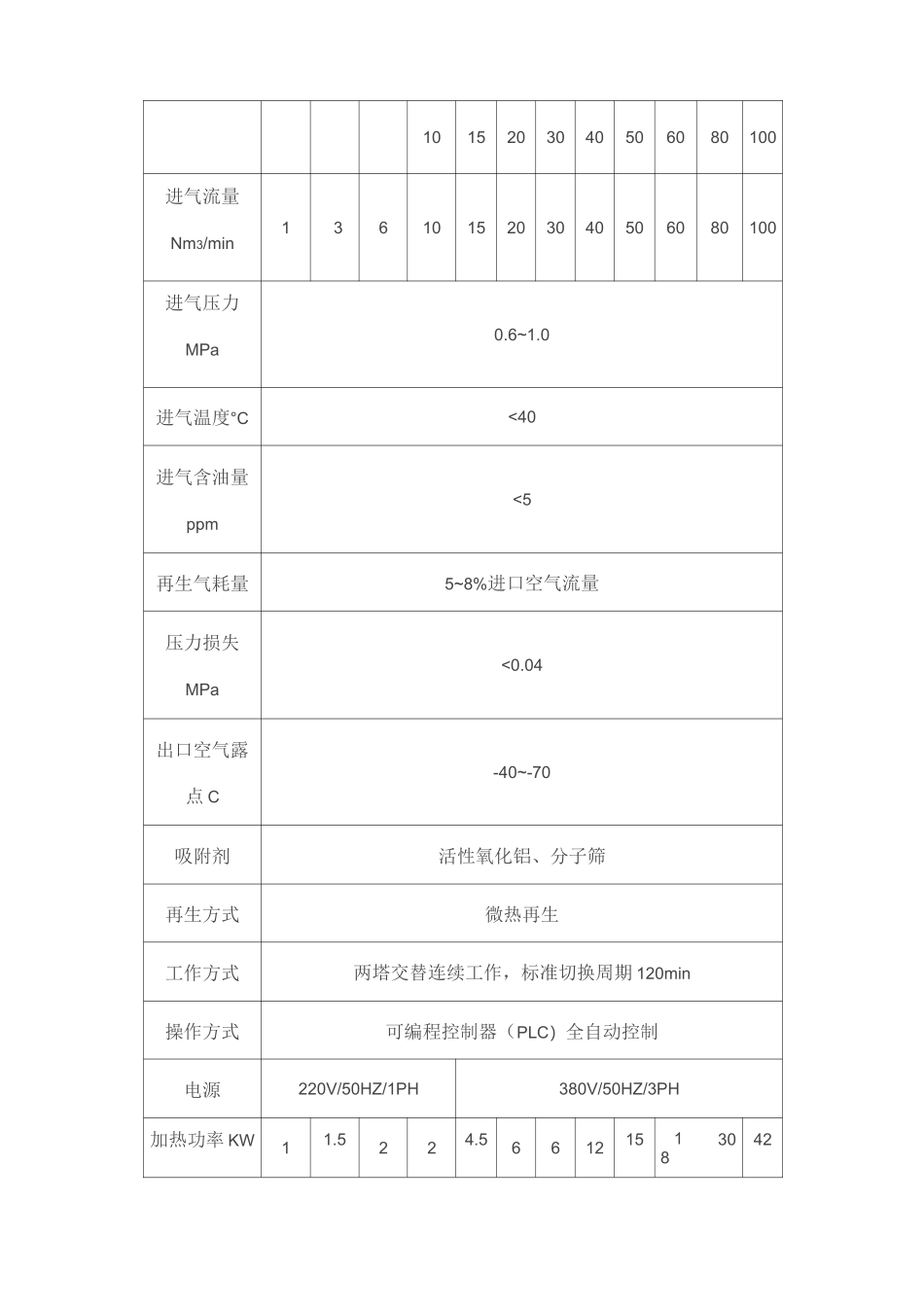

分类：吸附式干燥机说明微热再生吸附式干燥机说明书（2009-04-2819:52:29）©标签：微热再生干燥机吸附式干燥机吸干机说明书1.工作原理概述JHL 型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。它具有无热再生（PSA 法）吸干机结构简单，自动化程度高和有热再生（TSA 法）吸干机耗气量少，深度解吸之优点。能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。JHL 型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。2.工艺流程说明JHL 型吸干机的工艺流程如下图所示，压缩空气通过进气阀 IA 进入吸附塔 A，空气被干燥。干燥后的空气经止回阀 CA 到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀 RV 的流量控制，进入到加热器 H 中，在加热器内再生空气被加热，温度上升，再经止回阀 OB 流入吸附塔 B。吸附塔 B 内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀 RB 和消声器 MF 排空，此为加热再生阶段。随着加热时间的延长，B 塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。根据设定的循环周期，确定再生气流的吹扫时间。这以后，再生阀 RB 关闭，吸附塔 B 开始升压直到两塔压力平衡。升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。半个循环周期后，进气阀 IA 关闭，同时进气阀 IB 打开。考虑到阀的动作时间，6 秒后生再生阀 RA 再打开。现在吸附塔 B 开始干燥空气，而吸附塔 A 则进入再生状态，这样就完成了一次切换动作。吸附塔 B 工作半个周期后重新回到再生状态，这段时间为一个循环周期。一个循环周期里，每个吸附塔都经过了三个阶段：吸附——加热再生——冷却再生——充压。进气阀和再生阀的动作程序由西门子 LOGO!程序控制器进行控制。图一工艺流程3.基本技术参数表 1 基本技术参数型号JHL-1JHL-3JHL-6JHL-JHL JHLJHLJHLJHLJHLJHL-JHL1015203040506080100...
