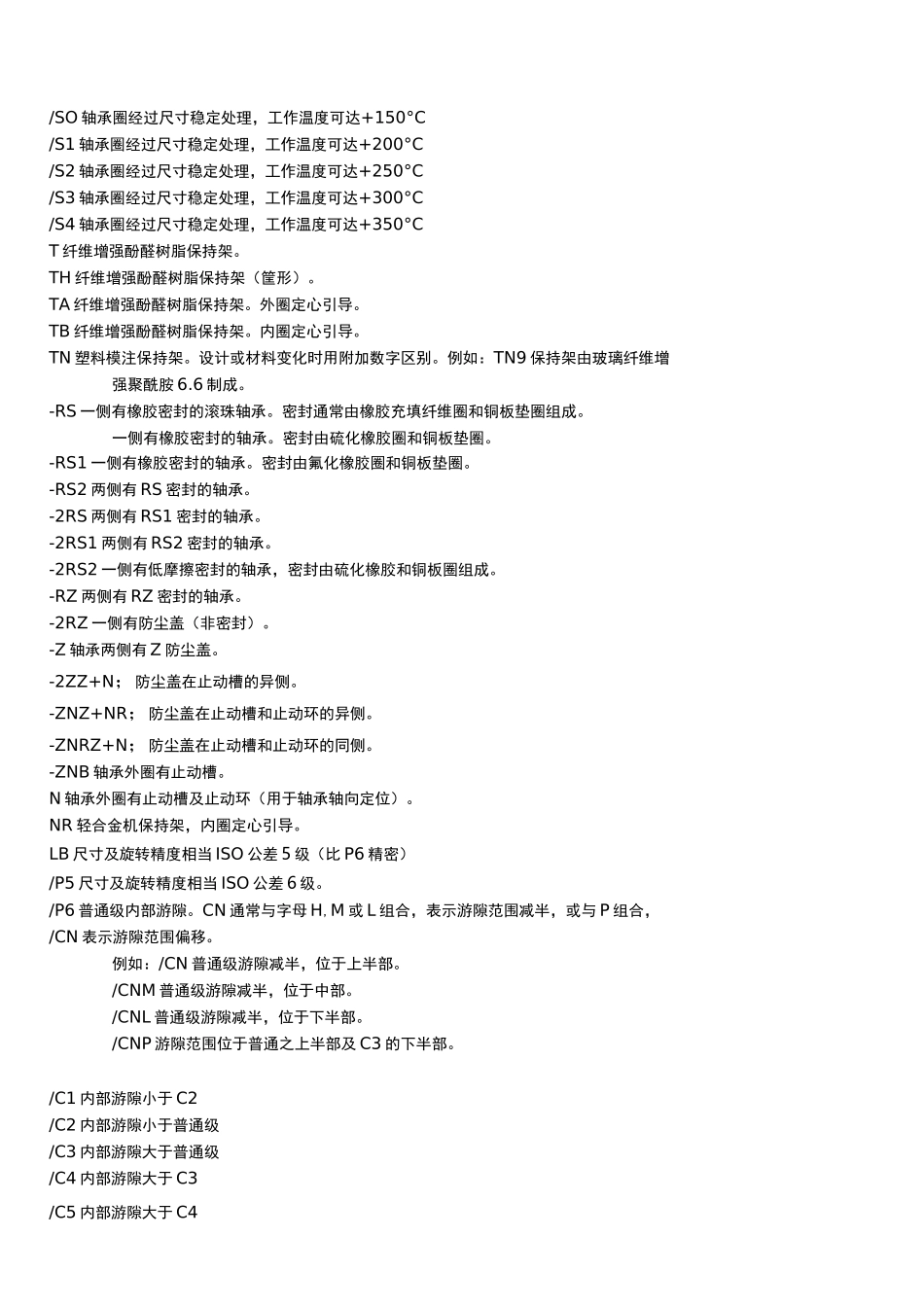

轴承后缀含义_第1页
1/6

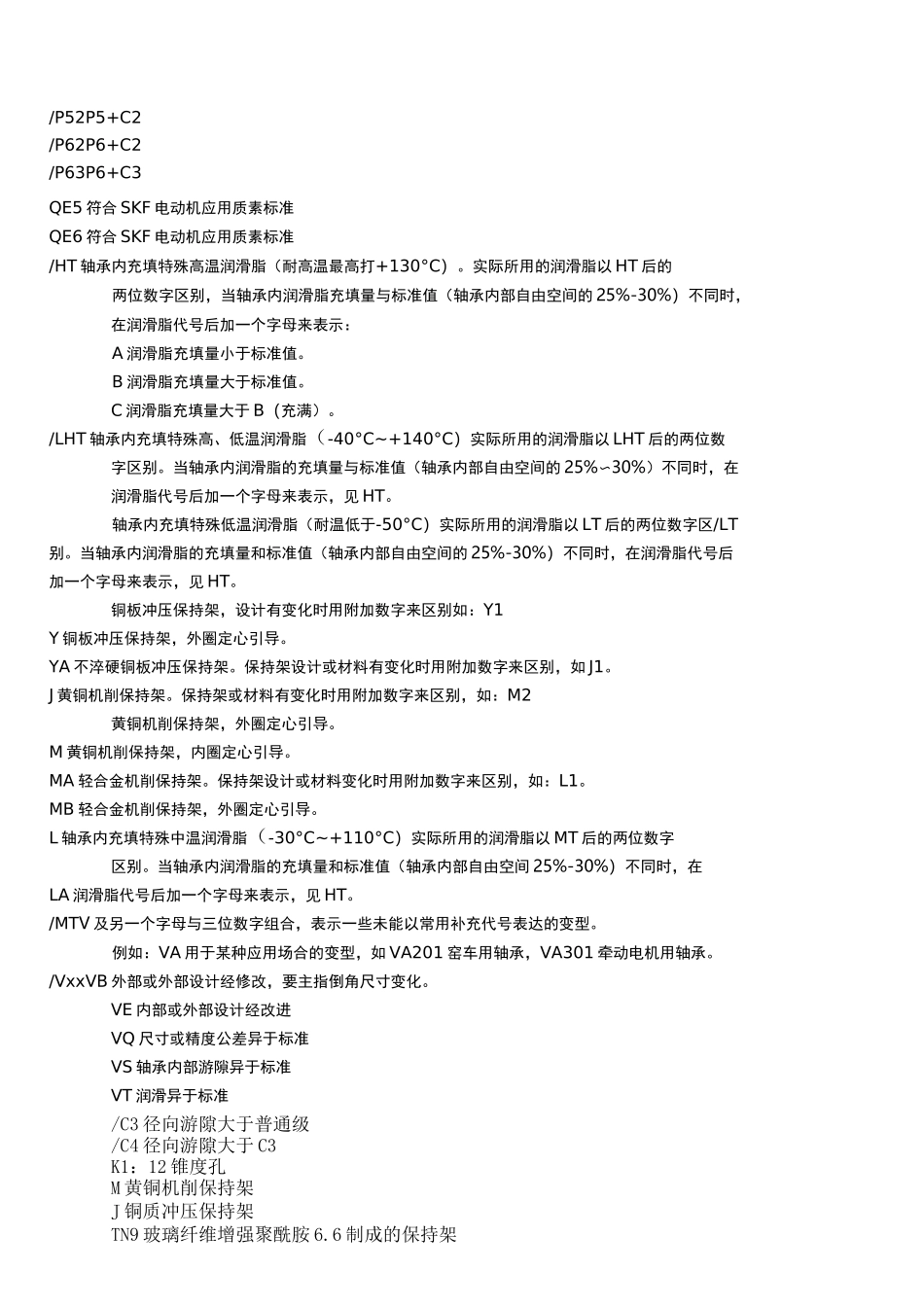

轴承后缀含义_第2页
2/6

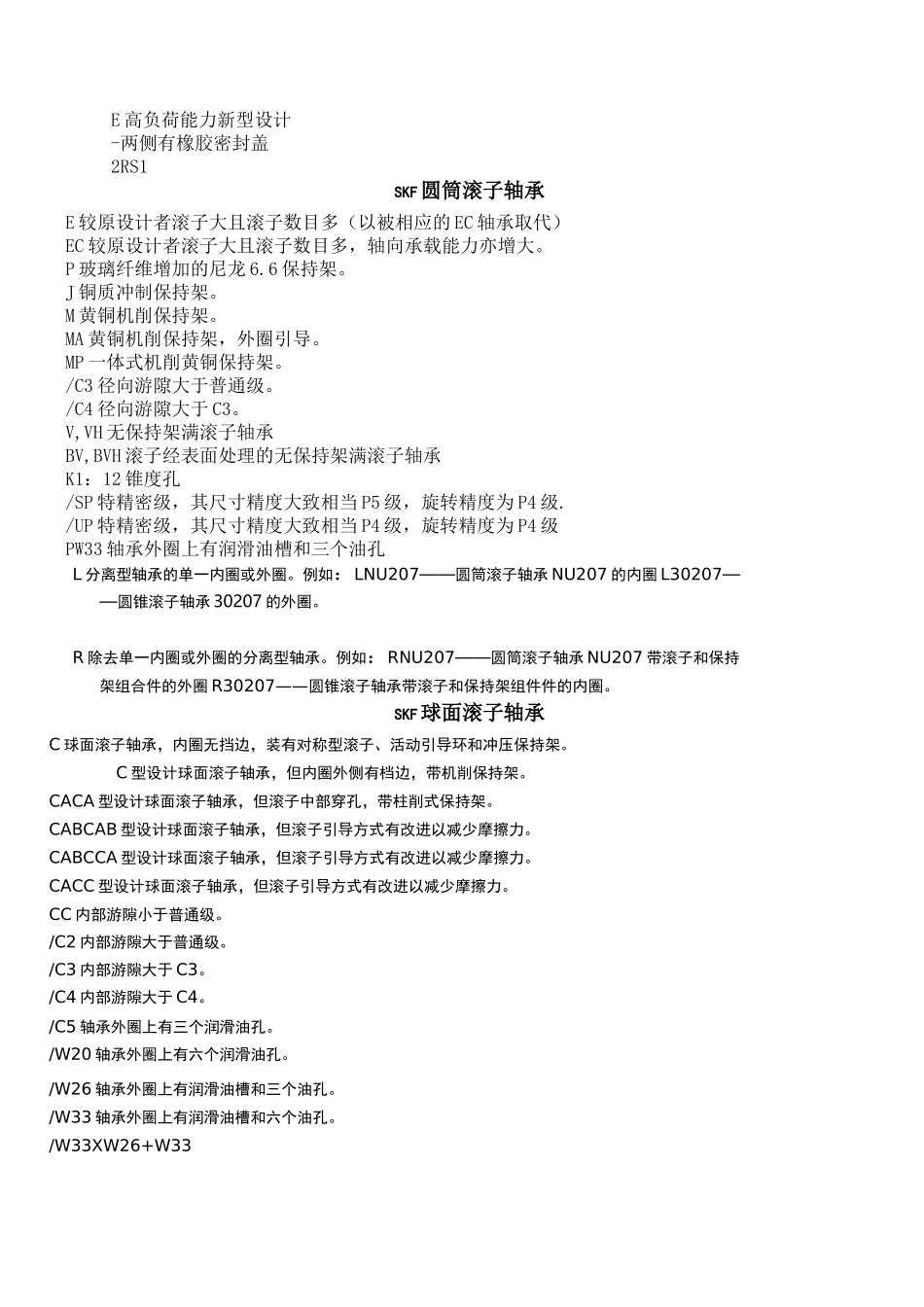

轴承后缀含义_第3页
3/6
/SO 轴承圈经过尺寸稳定处理,工作温度可达+150°C/S1 轴承圈经过尺寸稳定处理,工作温度可达+200°C/S2 轴承圈经过尺寸稳定处理,工作温度可达+250°C/S3 轴承圈经过尺寸稳定处理,工作温度可达+300°C/S4 轴承圈经过尺寸稳定处理,工作温度可达+350°CT 纤维增强酚醛树脂保持架。TH 纤维增强酚醛树脂保持架(筐形)。TA 纤维增强酚醛树脂保持架。外圈定心引导。TB 纤维增强酚醛树脂保持架。内圈定心引导。TN 塑料模注保持架。设计或材料变化时用附加数字区别。例如:TN9 保持架由玻璃纤维增强聚酰胺 6.6 制成。-RS 一侧有橡胶密封的滚珠轴承。密封通常由橡胶充填纤维圈和铜板垫圈组成。一侧有橡胶密封的轴承。密封由硫化橡胶圈和铜板垫圈。-RS1 一侧有橡胶密封的轴承。密封由氟化橡胶圈和铜板垫圈。-RS2 两侧有 RS 密封的轴承。-2RS 两侧有 RS1 密封的轴承。-2RS1 两侧有 RS2 密封的轴承。-2RS2 一侧有低摩擦密封的轴承,密封由硫化橡胶和铜板圈组成。-RZ 两侧有 RZ 密封的轴承。-2RZ 一侧有防尘盖(非密封)。-Z 轴承两侧有 Z 防尘盖。-2ZZ+N;防尘盖在止动槽的异侧。-ZNZ+NR;防尘盖在止动槽和止动环的异侧。-ZNRZ+N;防尘盖在止动槽和止动环的同侧。-ZNB 轴承外圈有止动槽。N 轴承外圈有止动槽及止动环(用于轴承轴向定位)。NR 轻合金机保持架,内圈定心引导。LB 尺寸及旋转精度相当 ISO 公差 5 级(比 P6 精密)/P5 尺寸及旋转精度相当 ISO 公差 6 级。/P6 普通级内部游隙。CN 通常与字母 H,M 或 L 组合,表示游隙范围减半,或与 P 组合,/CN 表示游隙范围偏移。例如:/CN 普通级游隙减半,位于上半部。/CNM 普通级游隙减半,位于中部。/CNL 普通级游隙减半,位于下半部。/CNP 游隙范围位于普通之上半部及 C3 的下半部。/C1 内部游隙小于 C2/C2 内部游隙小于普通级/C3 内部游隙大于普通级/C4 内部游隙大于 C3/C5 内部游隙大于 C4/P52P5+C2/P62P6+C2/P63P6+C3QE5 符合 SKF 电动机应用质素标准QE6 符合 SKF 电动机应用质素标准/HT 轴承内充填特殊高温润滑脂(耐高温最高打+130°C)。实际所用的润滑脂以 HT 后的两位数字区别,当轴承内润滑脂充填量与标准值(轴承内部自由空间的 25%-30%)不同时,在润滑脂代号后加一个字母来表示:A 润滑脂充填量小于标准值。B 润滑脂充填量大于标准值。C 润滑脂充填量大于 B(充满)。/LHT 轴承内充填特殊高、低温润...
