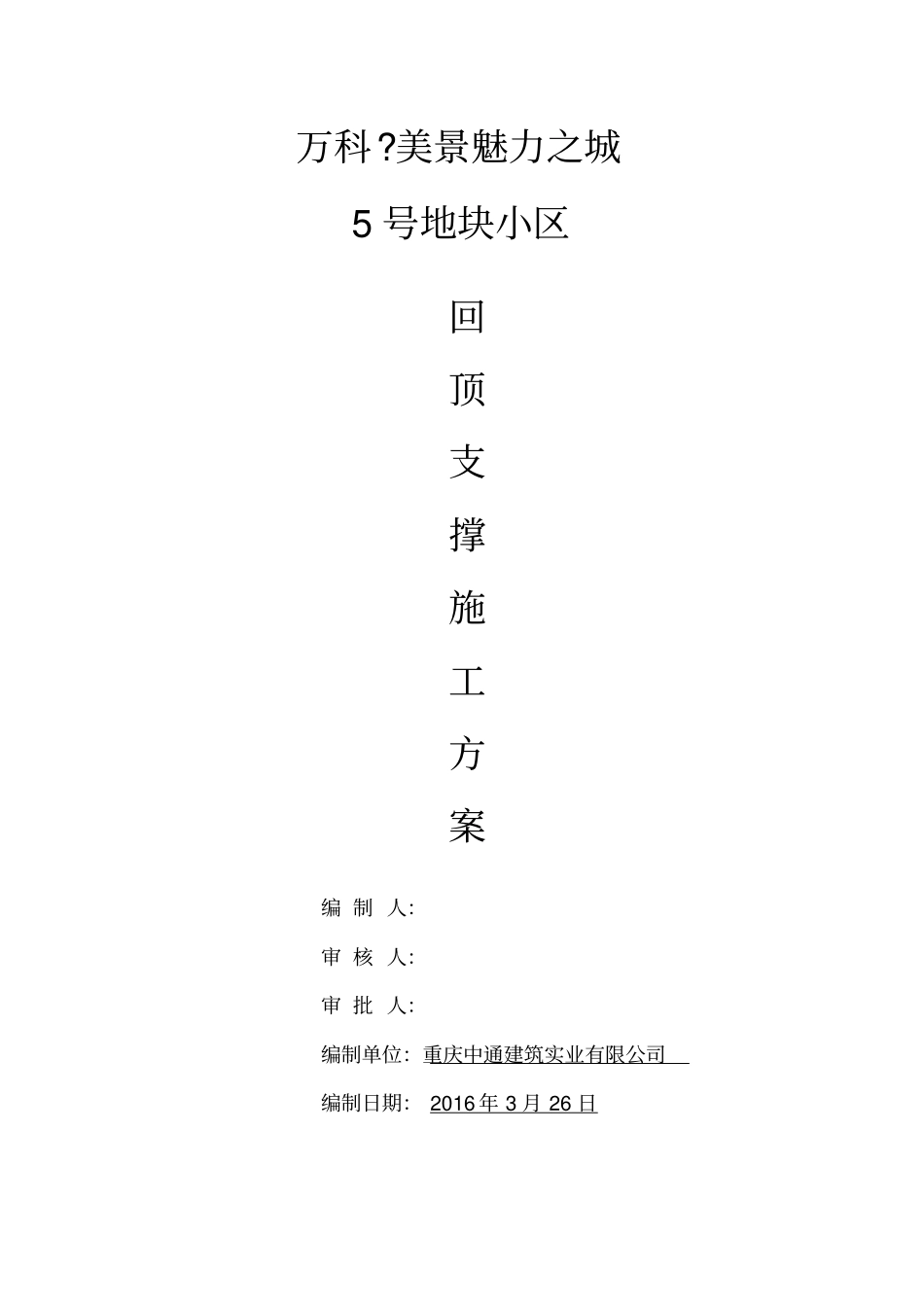

万科?美景魅力之城5 号地块小区回顶支撑施工方案编 制 人：审 核 人：审 批 人：编制单位：重庆中通建筑实业有限公司编制日期： 2016 年 3 月 26 日目录一、工程概况.................................................. 0二、编制依据.................................................. 0三、编制说明.................................................. 0 四、施工方案.................................................. 1 五、支撑架计算书 .............................................. 5 （一）临时通道计算书 ....................................... 6 （二）施工电梯基础计算书 .................................. 13 （三）砂浆搅拌机基础计算书 ................................ 15 一、工程概况本标段工程位于郑州市航空港区，本项目万科美景魅力之城5 号地块，总建筑面积为㎡ , 其中 1#楼地上 29 层㎡、 2#楼地上 29 层㎡、 3#楼地上 31层㎡、 5#楼地上 31 层㎡、 8#楼（商业）地上2 层㎡、 10#楼地上 1 层（开闭所）㎡、 11#楼（幼儿园）地上4 层㎡、地下车库：部分地下车库（部分地下车库面积为㎡）。该工程结构为框剪结构， 建筑结构和安全等级均为二级，抗震设防烈度为 7 度，建筑耐火等级为1 级，合理使用年限为50 年。本工程基础为 CFG桩复合地基、 筏形基础，主体结构为全现浇框架剪力墙结构。现场施工道路拟利用消防车道和公共绿地顶板回顶作为临时施工道路，主楼边地库顶板作为施工电梯基础，扑救场地作为砂浆搅拌机基础。二、编制依据1、本工程现有设计图纸； 2、国家及河南省现行施工规范、有关法律、法规等文件；3、《混凝土结构工程施工质量验收规范》(GB50204-2002)；4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 5、《建筑结构荷载规范》GB50009-2012 6、《钢结构设计规范》 GB50017-2003 7、重庆中通建筑实业有限公司企业标准、管理制度等。三、编制说明因现场施工环境所限及今后钢筋、装修材料运输方便， 施工通道定于地库顶板之上。 同时现场消防车道之外荷载满足不了施工要求，为满足装修材料运输及大型机械设备安拆的需要，经与甲方协商， 同意在地下室顶板设置运输通道，并在车辆通行的消防、 非消防地下室区域搭设钢管支撑架进行回顶。通道路线根据现场施工环境、 交通运输便利性及总平面布置的科学、合理、美观...
