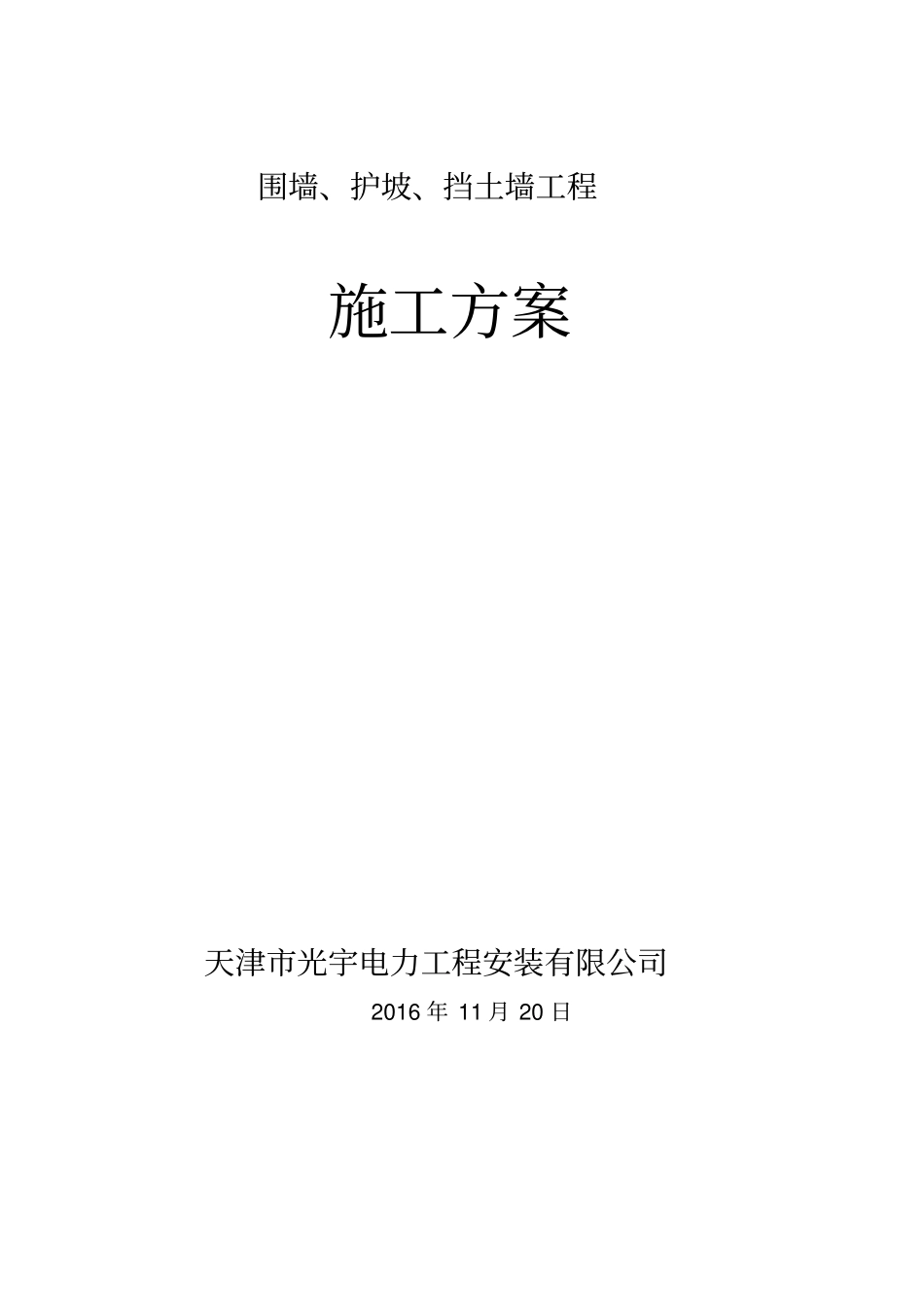

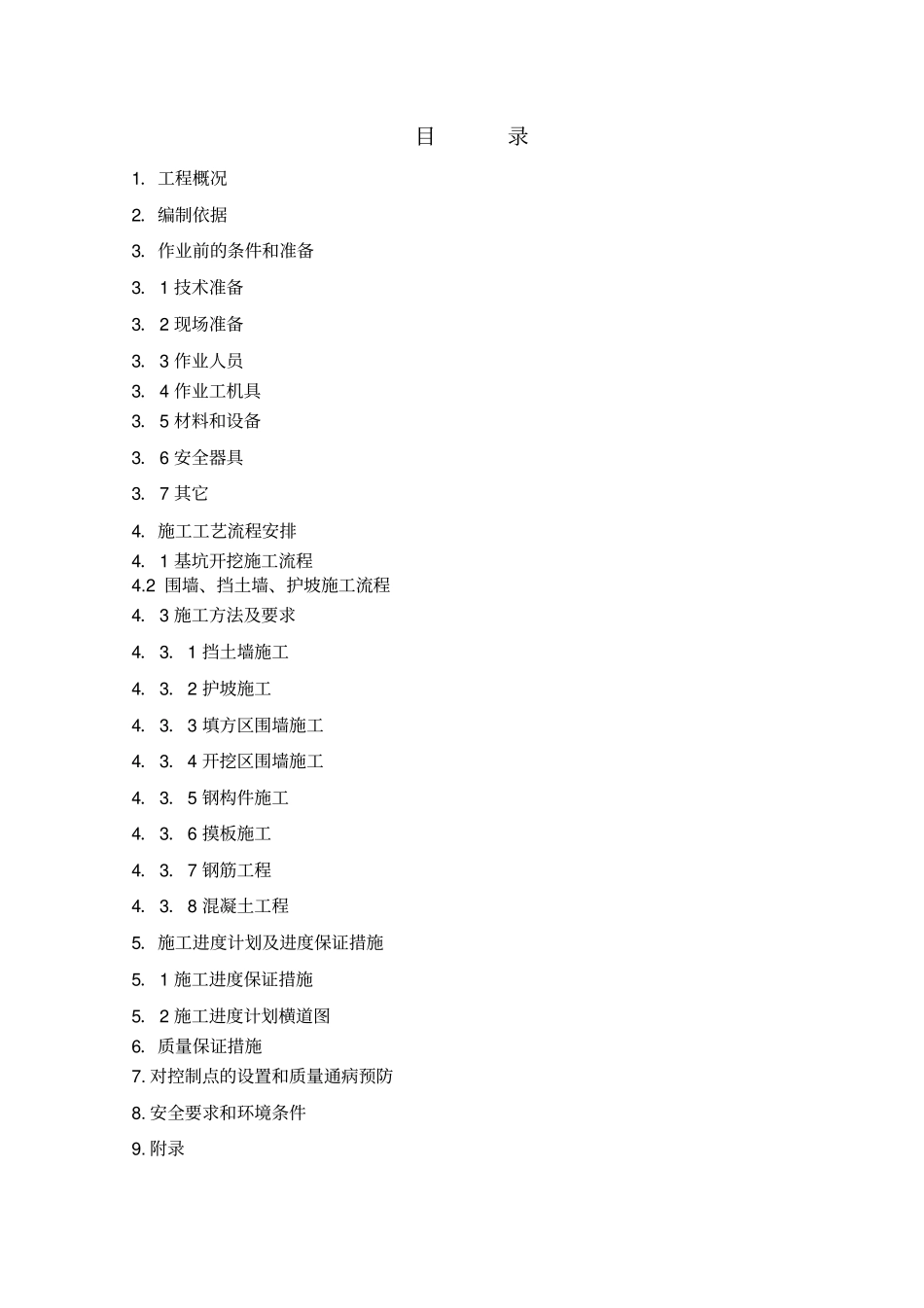

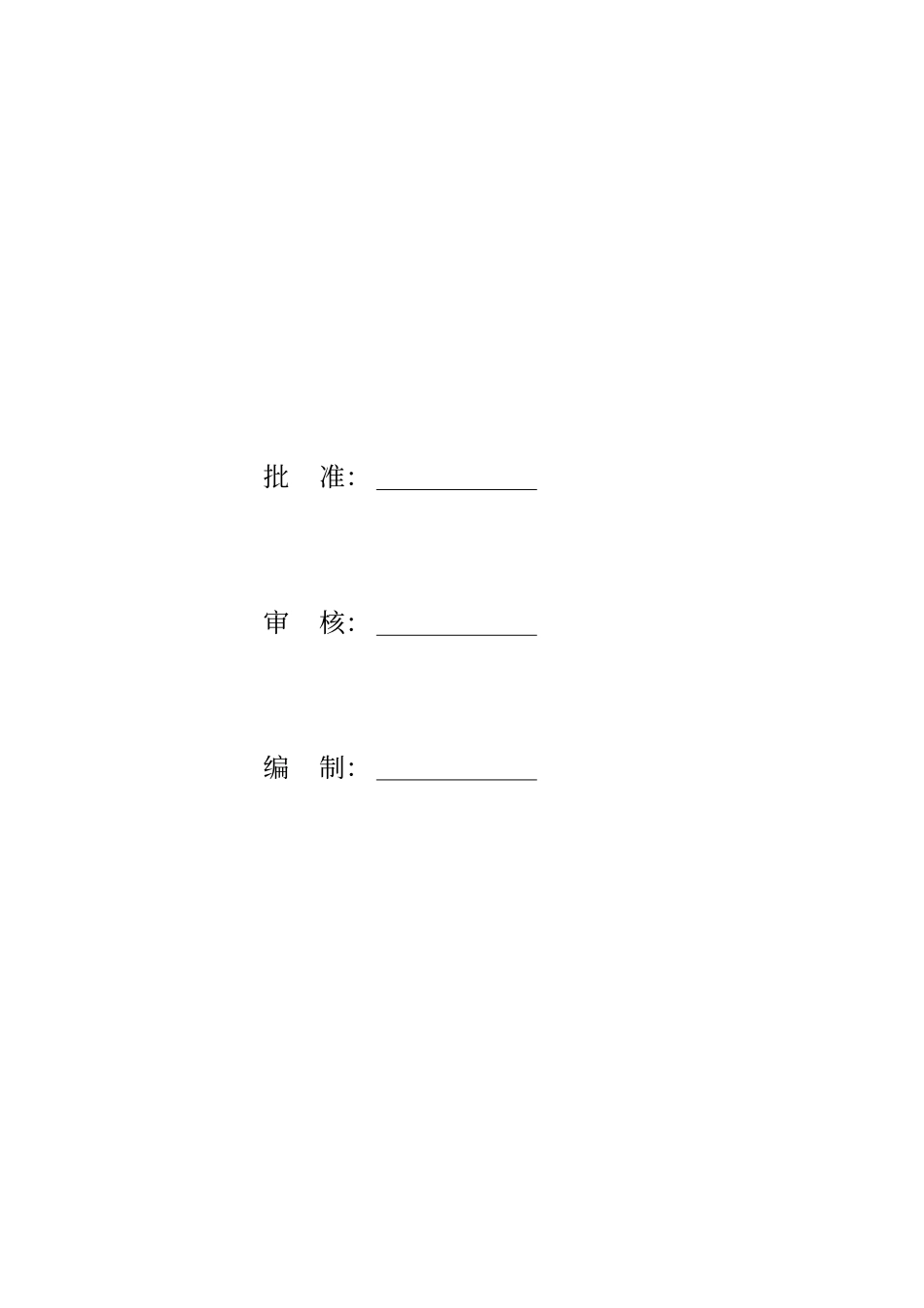

围墙、护坡、挡土墙工程施工方案天津市光宇电力工程安装有限公司2016 年 11 月 20 日批准：审核：编制：目录1．工程概况2．编制依据3．作业前的条件和准备3．1 技术准备3．2 现场准备3．3 作业人员3．4 作业工机具3．5 材料和设备3．6 安全器具3．7 其它4．施工工艺流程安排4．1 基坑开挖施工流程4.2 围墙、挡土墙、护坡施工流程4．3 施工方法及要求4．3．1 挡土墙施工4．3．2 护坡施工4．3．3 填方区围墙施工4．3．4 开挖区围墙施工4．3．5 钢构件施工4．3．6 摸板施工4．3．7 钢筋工程4．3．8 混凝土工程5．施工进度计划及进度保证措施5．1 施工进度保证措施5．2 施工进度计划横道图6．质量保证措施7. 对控制点的设置和质量通病预防8. 安全要求和环境条件9. 附录禹州梨园沟120MWp光伏发电项目220kV 升压站工程挡土墙、围墙、护坡施工方案1．工程概况1.1 围墙根据“两型一化”要求，围墙宜采用2.3m 高实体围墙。一般变电站围墙可采用清水墙、水泥砂浆抹面、 装配式围墙等形式。 禹州梨园沟 120MWp光伏发电项目 220kV升压站工程站区围墙全长约334 米，基础圈梁为 C30钢筋砼，钢筋材料选用HRB400。挖方区不需作地基处理，填方区基础必须置在原状土层上。围墙墙柱高 2.50m，墙体为砖砌体。所用砌体为采用蒸压养护灰渣环保砖以M10混合砂浆砌筑清水墙， 延四周布置。每 2.75m 设一 370*370 砖方柱。基础为毛石砌筑基础。1.2 挡土墙及护坡站区西侧及南侧挡土墙采用不小于Mu30块石， M10水泥砂浆砌筑。 道路西侧挡土墙 每隔 5.98M 左右设置一道伸缩逢，缝宽20mm.用沥青麻筋沿墙内、外、顶三方填塞，深度不小于150mm。护坡沿站区四周分布。挡土墙用 MU30块石 M10水泥砂浆砌筑。2．编制依据2.1《电力建设施工质量验收及评定规程第1 部分：土建工程》（DL/T5210.1— 2012）2.2 《电力建设施工及验收技术规范》 （建筑工程篇）（SDJ69— 87）2.3 《混凝土结构工程施工质量验收规范》 （GB 50204— 2015）2.4 《建筑地基基础工程施工质量验收规范》 （GB 50202— 2015）2.5 《建筑地基处理技术规范》 JGJ79— 2002，J220— 2015 2.6 《砖石工程施工及验收规范》GB50203-2011 2.7 《土方及爆破工程施工及验收规范》GB50201-2012 2.8 《砌体结构工程施工质量验收规范》GB50203-2015 3．作业前的条件和准备3.1 技术准备3．1．1 组织施工技术人员和主要施工人员审核图纸，会同业主...
