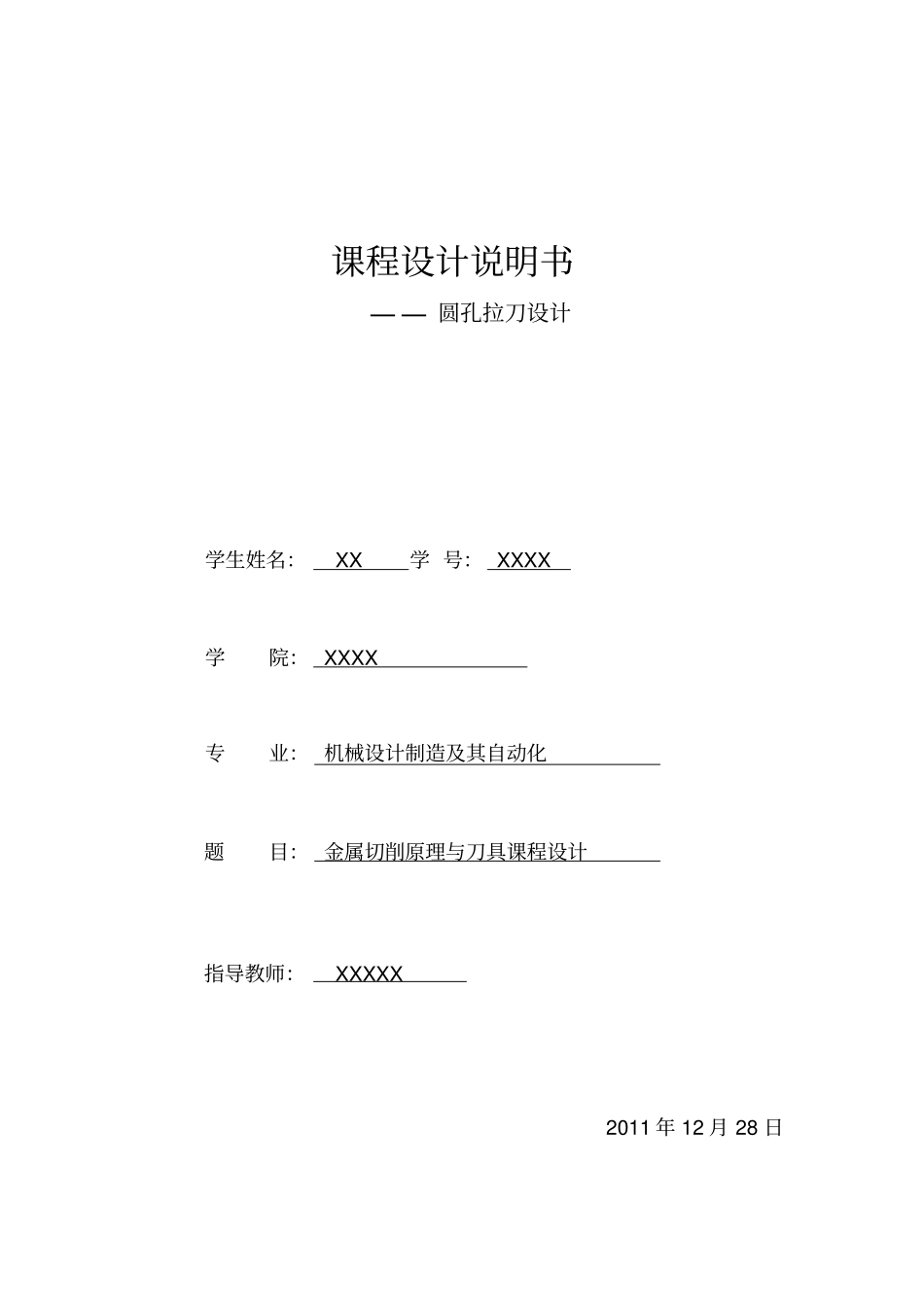

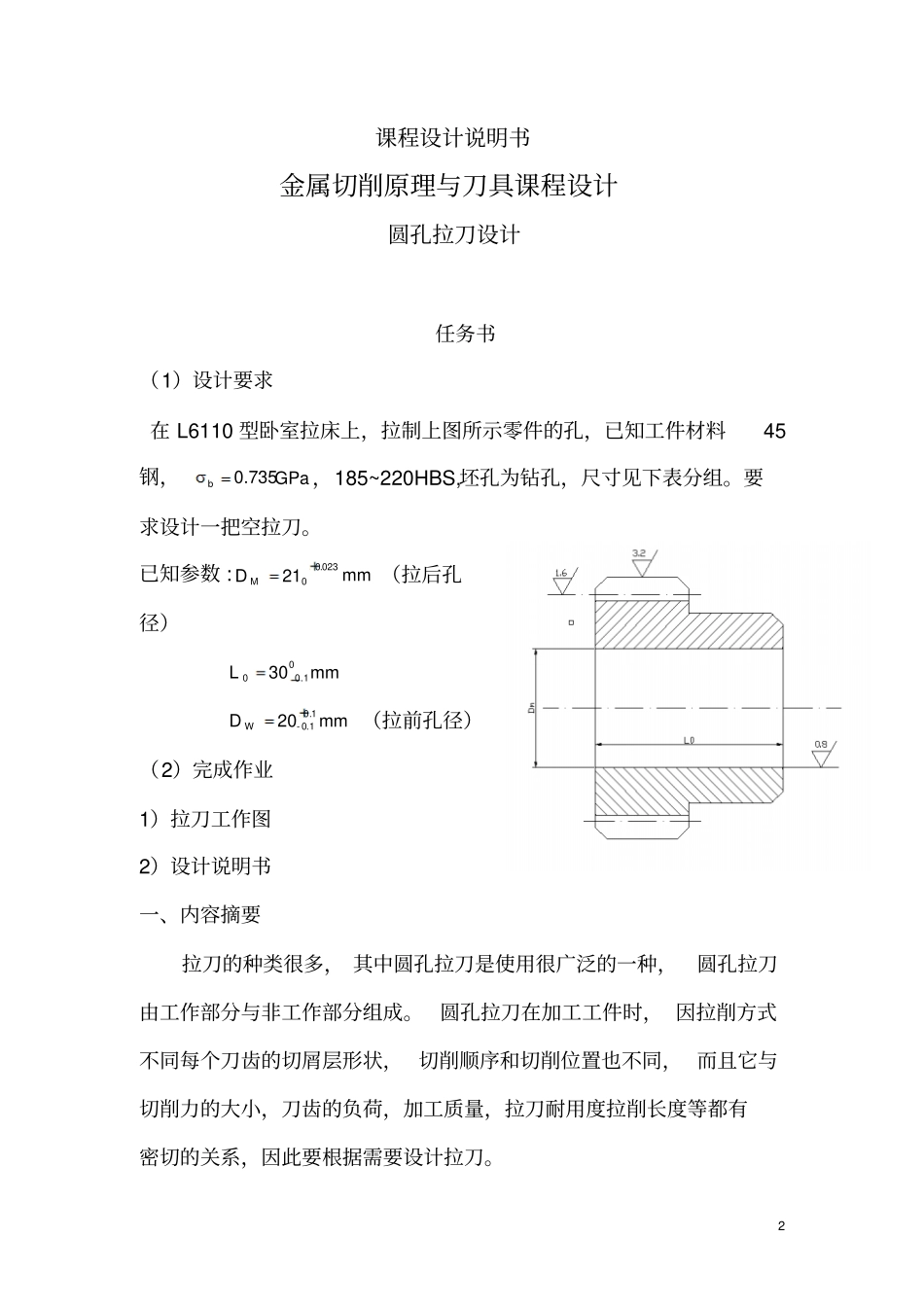

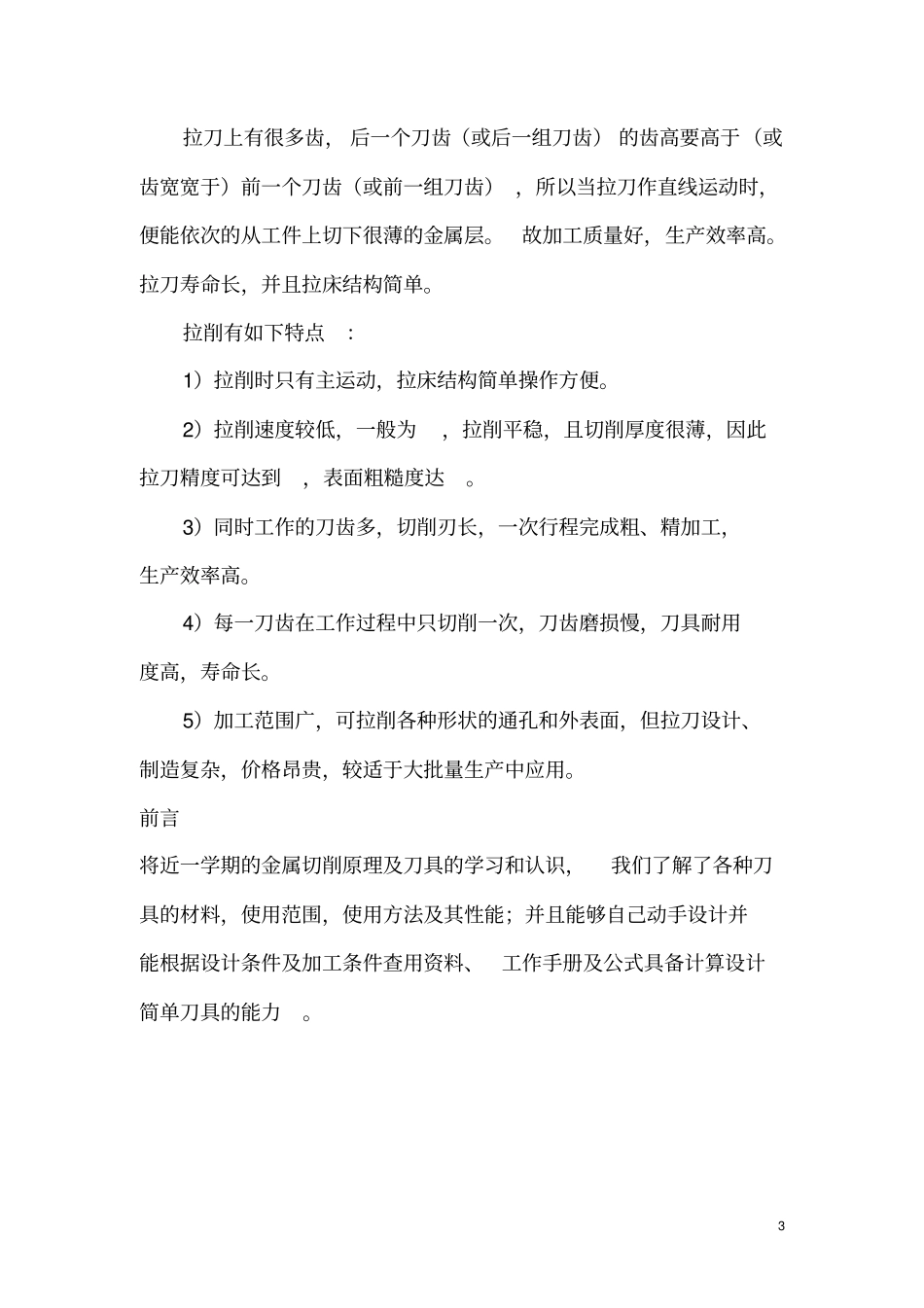

课程设计说明书—— 圆孔拉刀设计学生姓名:XX 学 号: XXXX 学院: XXXX 专业: 机械设计制造及其自动化题目: 金属切削原理与刀具课程设计指导教师:XXXXX 2011 年 12 月 28 日2 课程设计说明书金属切削原理与刀具课程设计圆孔拉刀设计任务书(1)设计要求在 L6110 型卧室拉床上,拉制上图所示零件的孔,已知工件材料45钢,0.735bGPa,185~220HBS,坯孔为钻孔,尺寸见下表分组。要求设计一把空拉刀。已知参数 :mm023.00M21D(拉后孔径)mm01.0030Lmm20D1.01.0-W(拉前孔径)(2)完成作业1)拉刀工作图2)设计说明书一、内容摘要拉刀的种类很多, 其中圆孔拉刀是使用很广泛的一种,圆孔拉刀由工作部分与非工作部分组成。圆孔拉刀在加工工件时, 因拉削方式不同每个刀齿的切屑层形状, 切削顺序和切削位置也不同, 而且它与切削力的大小,刀齿的负荷,加工质量,拉刀耐用度拉削长度等都有密切的关系,因此要根据需要设计拉刀。3 拉刀上有很多齿, 后一个刀齿(或后一组刀齿) 的齿高要高于(或齿宽宽于)前一个刀齿(或前一组刀齿) ,所以当拉刀作直线运动时,便能依次的从工件上切下很薄的金属层。故加工质量好,生产效率高。拉刀寿命长,并且拉床结构简单。拉削有如下特点:1)拉削时只有主运动,拉床结构简单操作方便。2)拉削速度较低,一般为,拉削平稳,且切削厚度很薄,因此拉刀精度可达到,表面粗糙度达。3)同时工作的刀齿多,切削刃长,一次行程完成粗、精加工,生产效率高。4)每一刀齿在工作过程中只切削一次,刀齿磨损慢,刀具耐用度高,寿命长。5)加工范围广,可拉削各种形状的通孔和外表面,但拉刀设计、制造复杂,价格昂贵,较适于大批量生产中应用。前言将近一学期的金属切削原理及刀具的学习和认识,我们了解了各种刀具的材料,使用范围,使用方法及其性能;并且能够自己动手设计并能根据设计条件及加工条件查用资料、工作手册及公式具备计算设计简单刀具的能力。4 目录1、已知条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2、刀具材料的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3、几何参数的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 4、齿升量的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 5、齿距的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 6、拉刀刚度允许最大槽深⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7、检验容屑系数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...
