土工格栅加筋土边坡施工方案VIP免费

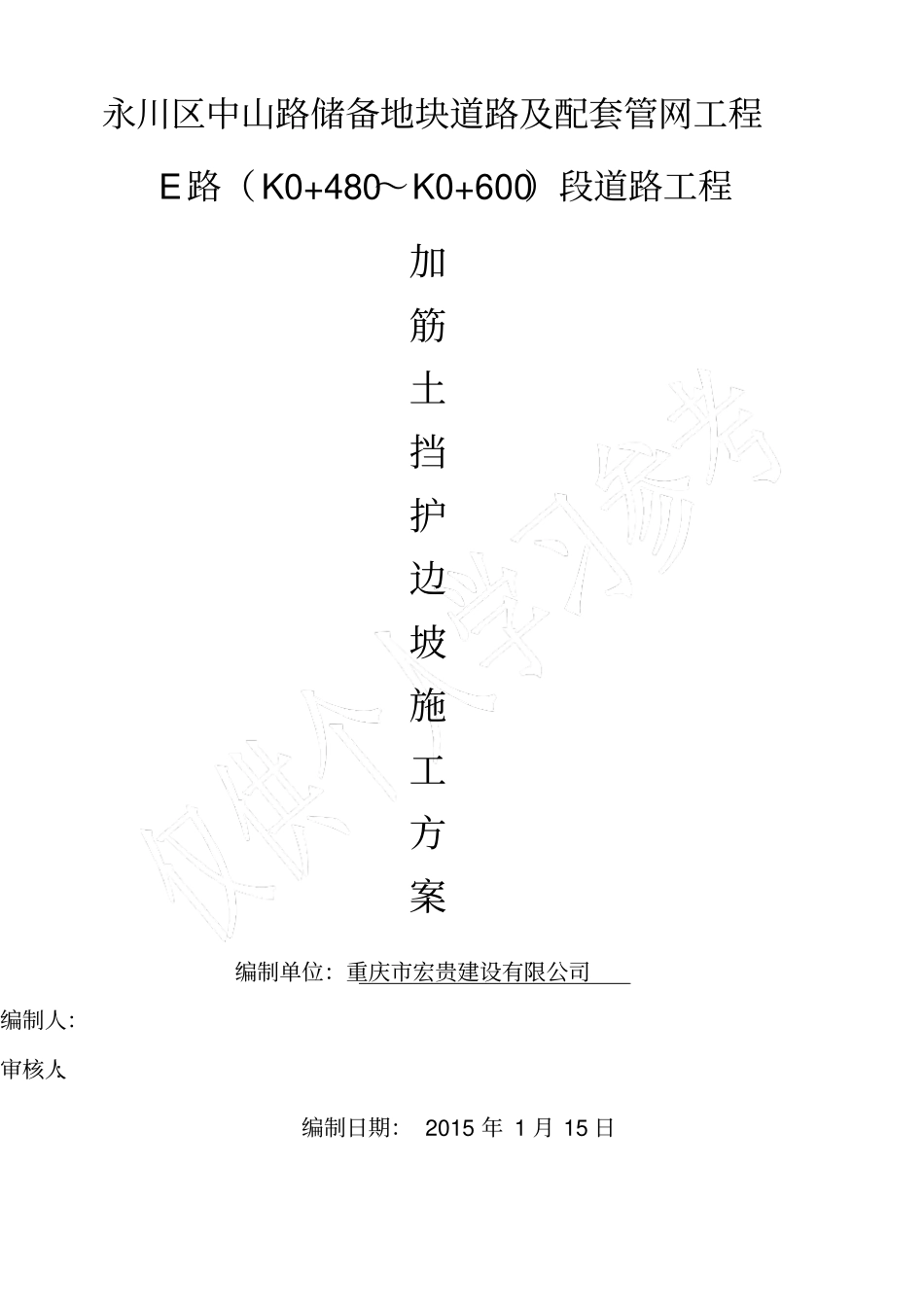

土工格栅加筋土边坡施工方案_第1页
1/13

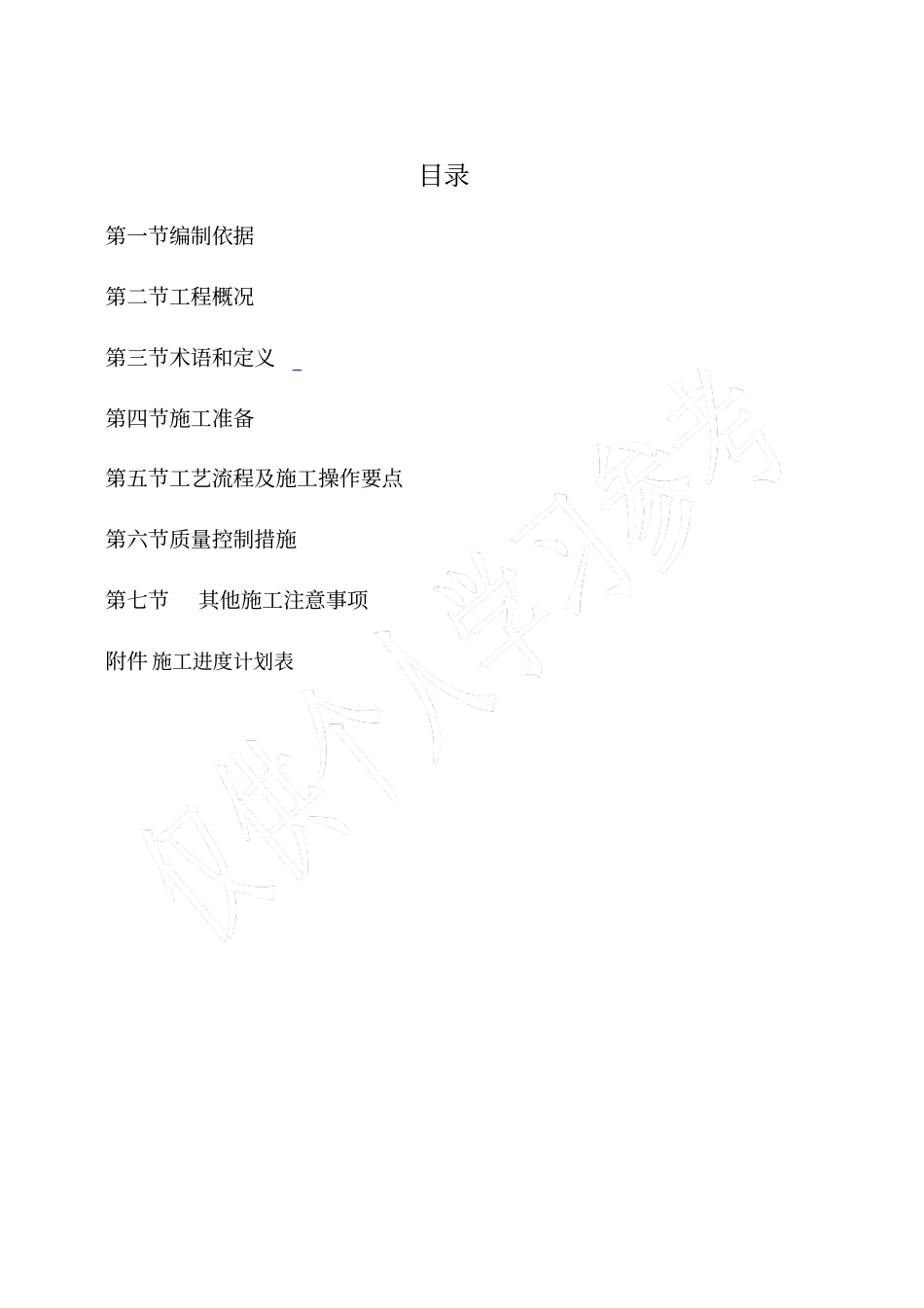

土工格栅加筋土边坡施工方案_第2页
2/13
土工格栅加筋土边坡施工方案_第3页
3/13
永川区中山路储备地块道路及配套管网工程E路(K0+480~K0+600)段道路工程加筋土挡护边坡施工方案编制单位:重庆市宏贵建设有限公司编制人:审核人: 编制日期: 2015 年 1 月 15 日目录第一节编制依据第二节工程概况第三节术语和定义第四节施工准备第五节工艺流程及施工操作要点第六节质量控制措施第七节其他施工注意事项附件 施工进度计划表第一节编制依据1、《交通工程土工合成材料土工格栅》(JT/T480-2002) ;2、《公路路基施工技术规范》 (JTGF10-2006);3、《公路工程土工合成材料试验规程》 (JTGE50-2006);4、《单向土工格栅加筋土挡墙施工工法》 (DJ/GF-SB-27-2009);5、《反包式土工格栅加筋土边坡施工工艺及检验标准》(2012 版);6、《E路道路工程设计变更通知单》 (13-S01D-01)。第二节工程概况永川区中山路储备地块道路及配套管网工程E路 K0+480~K0+600段道路左侧为枫叶国际学校, 学校的围墙距离E路左侧人行道边线约2m,该段道路设计标高比围墙底标高高约6m左右,若按原设计1:1.5 进行放坡处理,则会侵占到该学校的用地。经参建各方到现场实际勘察、商议后,决定此段道路左侧路基采用加筋土支护边坡,坡面为1:0.25 ,最大高度7m。加筋土边坡采用整体钢塑土工格栅, 反包生态包长度 3m,铺设宽度 7 米,竖向间距0.4 米,挡墙下部地面线以上40cm处设置一道碎石排水层, 具体布置详典型横断面图。第三节术语和定义土工格栅:是一种主要的土工合成材料,由聚合物材料经过定向拉伸形成的具有开孔网格、较高强度的平面网状材料。生态土袋:一般由原生(即未掺用废旧塑料)塑料编织袋装满级配均匀的土料或砂石形成,由土工格栅反包,用作土工格栅加筋土边坡的坡面,土袋内视设计情况还可以播撒草籽等。回填料:主要是指级配均匀、易于压实的土或砂石类回填材料。第四节施工准备(一)材料准备1、选定土工格栅土工格栅及辅件采用冷拉碳素弹簧钢丝、聚乙烯等高分子聚合物为主要原料,加入一定量的抗紫外线、防老化助剂及其它增强改性物质,经挤出、复合的钢塑复合条带经向、纬向整体加工成型的材料,应有合格证书等质量证明文件,规格应符合设计要求,物理力学性质、指标应符合设计要求。加筋材料采用整体成型工艺,整体钢塑土工格栅规格及技术参数详下表:整体钢塑土工格栅规格及技术参数表极限抗拉强度极限伸长率结点分离力纵向≥60KN/m 横向≥30KN/m ≤3% ≥500N 极限伸长率:加筋材料极限伸长率均...
