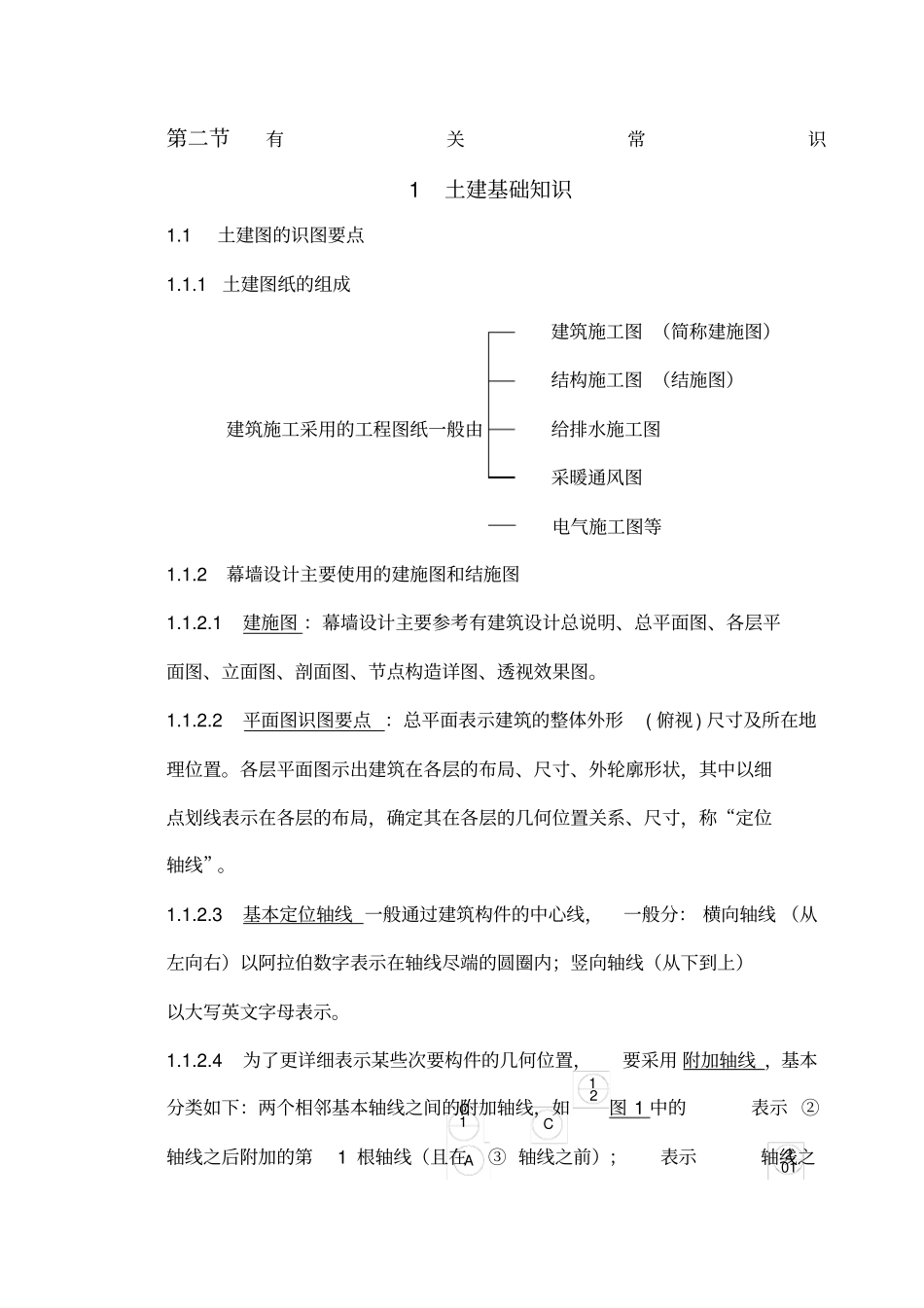

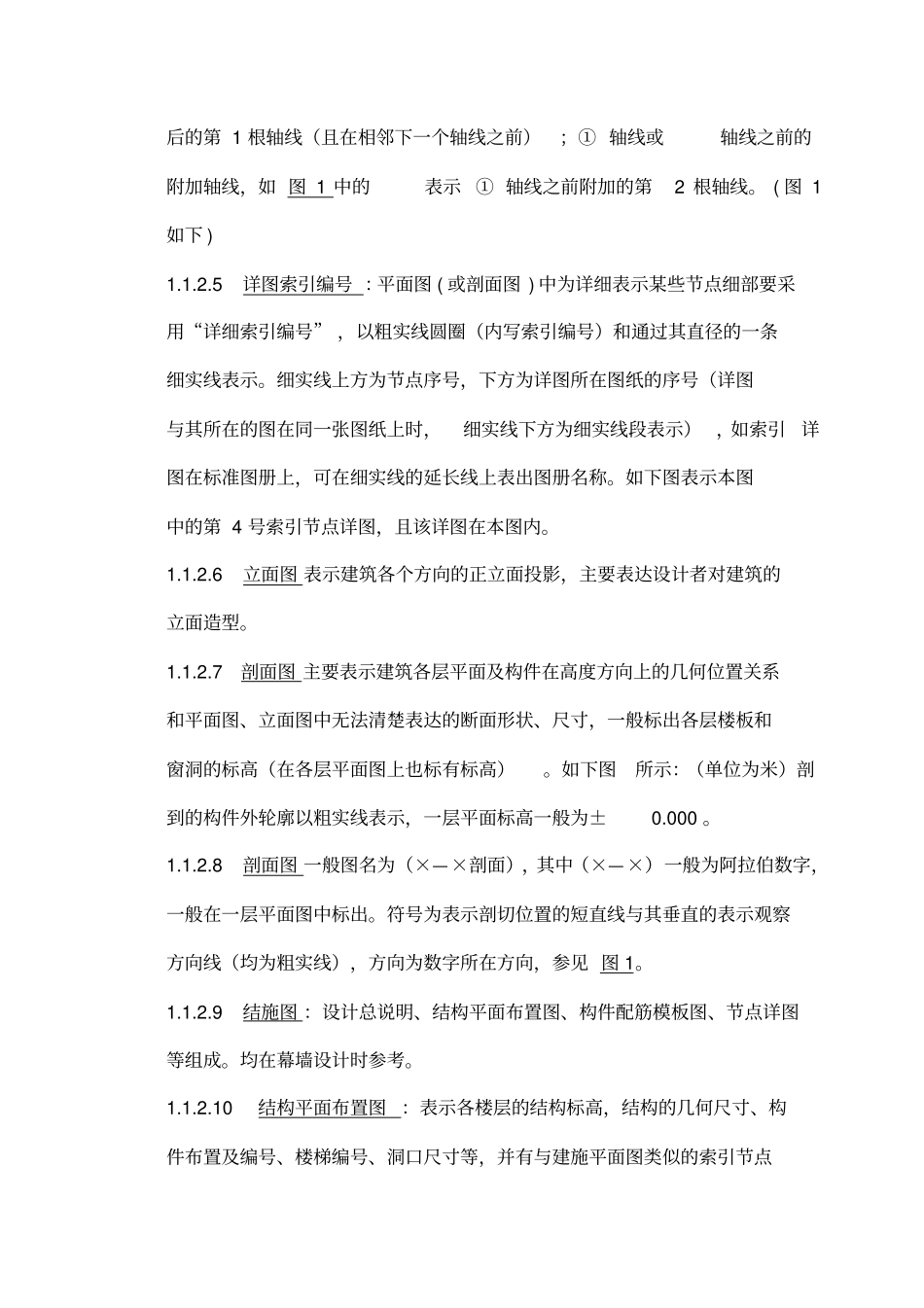

第二节有关常识1 土建基础知识1.1 土建图的识图要点1.1.1土建图纸的组成建筑施工图 （简称建施图）结构施工图 （结施图）建筑施工采用的工程图纸一般由给排水施工图采暖通风图电气施工图等1.1.2 幕墙设计主要使用的建施图和结施图1.1.2.1建施图 ：幕墙设计主要参考有建筑设计总说明、总平面图、各层平面图、立面图、剖面图、节点构造详图、透视效果图。1.1.2.2平面图识图要点 ：总平面表示建筑的整体外形( 俯视 ) 尺寸及所在地理位置。各层平面图示出建筑在各层的布局、尺寸、外轮廓形状，其中以细点划线表示在各层的布局，确定其在各层的几何位置关系、尺寸，称“定位轴线”。1.1.2.3基本定位轴线 一般通过建筑构件的中心线，一般分： 横向轴线 （从左向右）以阿拉伯数字表示在轴线尽端的圆圈内；竖向轴线（从下到上）以大写英文字母表示。1.1.2.4为了更详细表示某些次要构件的几何位置，要采用 附加轴线 ，基本分类如下：两个相邻基本轴线之间的附加轴线，如图 1 中的表示 ②轴线之后附加的第1 根轴线（且在③ 轴线之前）；表示轴线之121CCA201后的第 1 根轴线（且在相邻下一个轴线之前）；① 轴线或轴线之前的附加轴线，如 图 1 中的表示 ① 轴线之前附加的第2 根轴线。 ( 图 1如下 )1.1.2.5详图索引编号 ：平面图 ( 或剖面图 ) 中为详细表示某些节点细部要采用“详细索引编号” ，以粗实线圆圈（内写索引编号）和通过其直径的一条细实线表示。细实线上方为节点序号，下方为详图所在图纸的序号（详图与其所在的图在同一张图纸上时，细实线下方为细实线段表示） ，如索引详图在标准图册上，可在细实线的延长线上表出图册名称。如下图表示本图中的第 4 号索引节点详图，且该详图在本图内。1.1.2.6立面图 表示建筑各个方向的正立面投影，主要表达设计者对建筑的立面造型。1.1.2.7剖面图 主要表示建筑各层平面及构件在高度方向上的几何位置关系和平面图、立面图中无法清楚表达的断面形状、尺寸，一般标出各层楼板和窗洞的标高（在各层平面图上也标有标高）。如下图所示：（单位为米）剖到的构件外轮廓以粗实线表示，一层平面标高一般为±0.000 。1.1.2.8剖面图 一般图名为（×—×剖面），其中（×—×）一般为阿拉伯数字，一般在一层平面图中标出。符号为表示剖切位置的短直线与其垂直的表示观察方向线（均为粗实线），方向为数字所在方向，参见 图 1。1.1.2.9结施图 ：设计总说明、结构平面布置...
