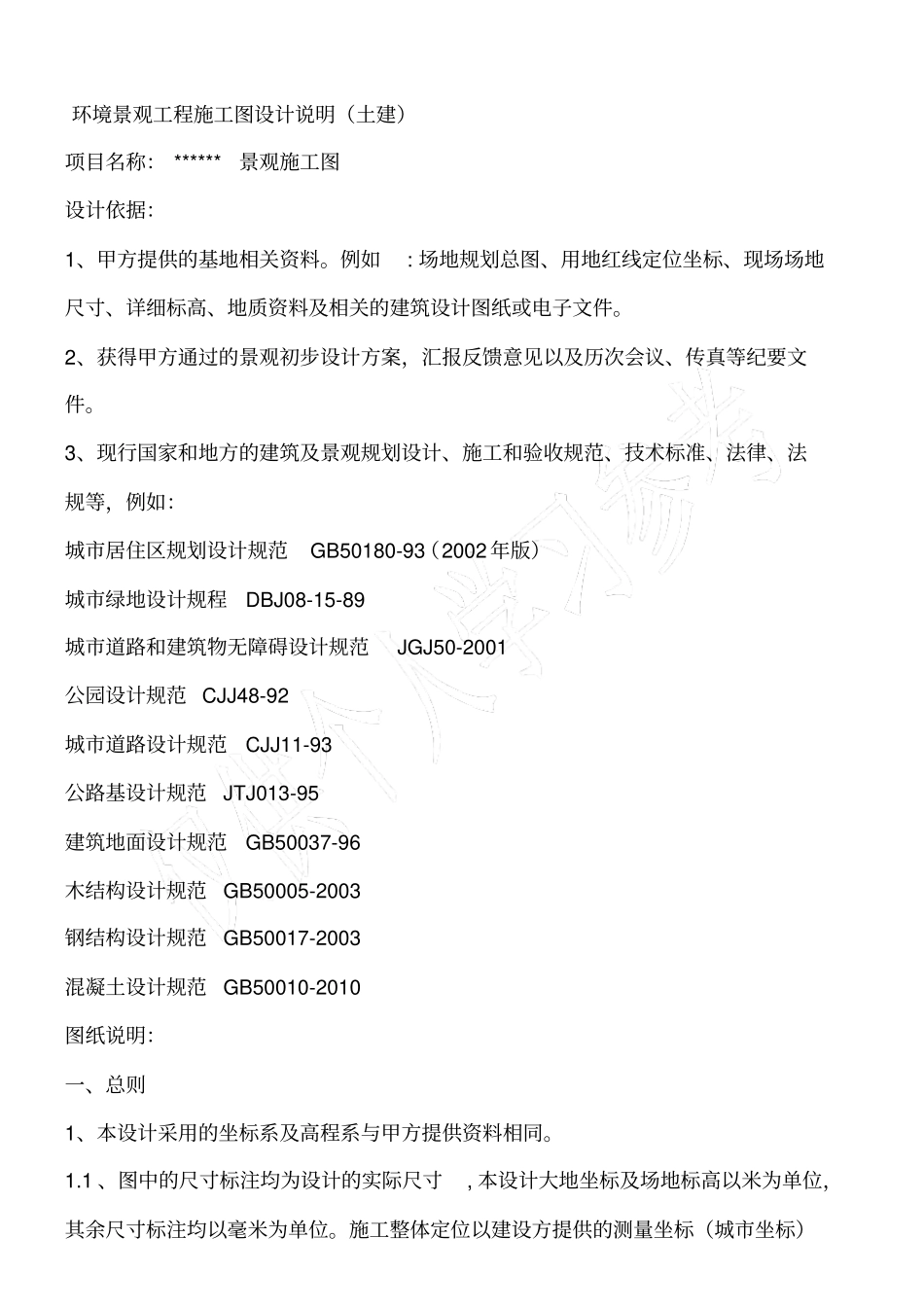

环境景观工程施工图设计说明（土建）项目名称： ******景观施工图设计依据：1、甲方提供的基地相关资料。例如: 场地规划总图、用地红线定位坐标、现场场地尺寸、详细标高、地质资料及相关的建筑设计图纸或电子文件。2、获得甲方通过的景观初步设计方案，汇报反馈意见以及历次会议、传真等纪要文件。3、现行国家和地方的建筑及景观规划设计、施工和验收规范、技术标准、法律、法规等，例如：城市居住区规划设计规范GB50180-93（2002 年版）城市绿地设计规程DBJ08-15-89 城市道路和建筑物无障碍设计规范JGJ50-2001 公园设计规范 CJJ48-92 城市道路设计规范CJJ11-93 公路基设计规范JTJ013-95 建筑地面设计规范GB50037-96 木结构设计规范GB50005-2003 钢结构设计规范GB50017-2003 混凝土设计规范GB50010-2010 图纸说明：一、总则1、本设计采用的坐标系及高程系与甲方提供资料相同。1.1 、图中的尺寸标注均为设计的实际尺寸, 本设计大地坐标及场地标高以米为单位，其余尺寸标注均以毫米为单位。施工整体定位以建设方提供的测量坐标（城市坐标）系统定位为主或建设方提供的建筑或现有场地特征点（详见总平面定位图）为坐标原点的施工坐标（相对坐标）系统为主。其中广场、景观小品、景观构筑物等景点的放样控制点或重要节点均标注有测量坐标值（或施工标值）或与其临近建筑特征点相对距离尺寸。放样定位时，按标明的控制点和相对距离尺寸进行放样定位；若只有网格定位时，则以网格定位为基准取点放样。1.2 、设计采用绝对标高，其中，标高设计依据建筑提供的室内设计标高及周边的现有实测标高。 BP（bottomofpond ）表示池底标高， WL（wateroflevel）表示水面标高，TC（topofcurb ）道牙顶标高， TW（topofwall）墙顶标高， TR（topofrailing）栏杆顶标高。1.3 、本工程设计中如无特殊标明，竖向设计坡度均按下列坡度设计：广场：如无特殊指明则坡向可排水区方向，排水坡度设为1.0%；道路横坡：如无特别指明, 则坡向可排水区方向 , 排水坡度设为2.0%，其中人行道及园林小路均采用单坡排水，排水坡度为1%（取值 0.5%~2%）；排水明沟：如无特别指明，则坡向集水口，排水坡度设为0.5%；1.4 、场地沿建筑外墙边设置排水沟，排水沟用排水管与市政雨水管网连接，铺装地面上的雨水汇集到排水沟后经排水管流至雨水井，排至市政雨水管网；路面除特殊说明外均应高出植被地面，雨水沟或排水盲管均布置在道路两侧沿线上。1.5 、若无特...
