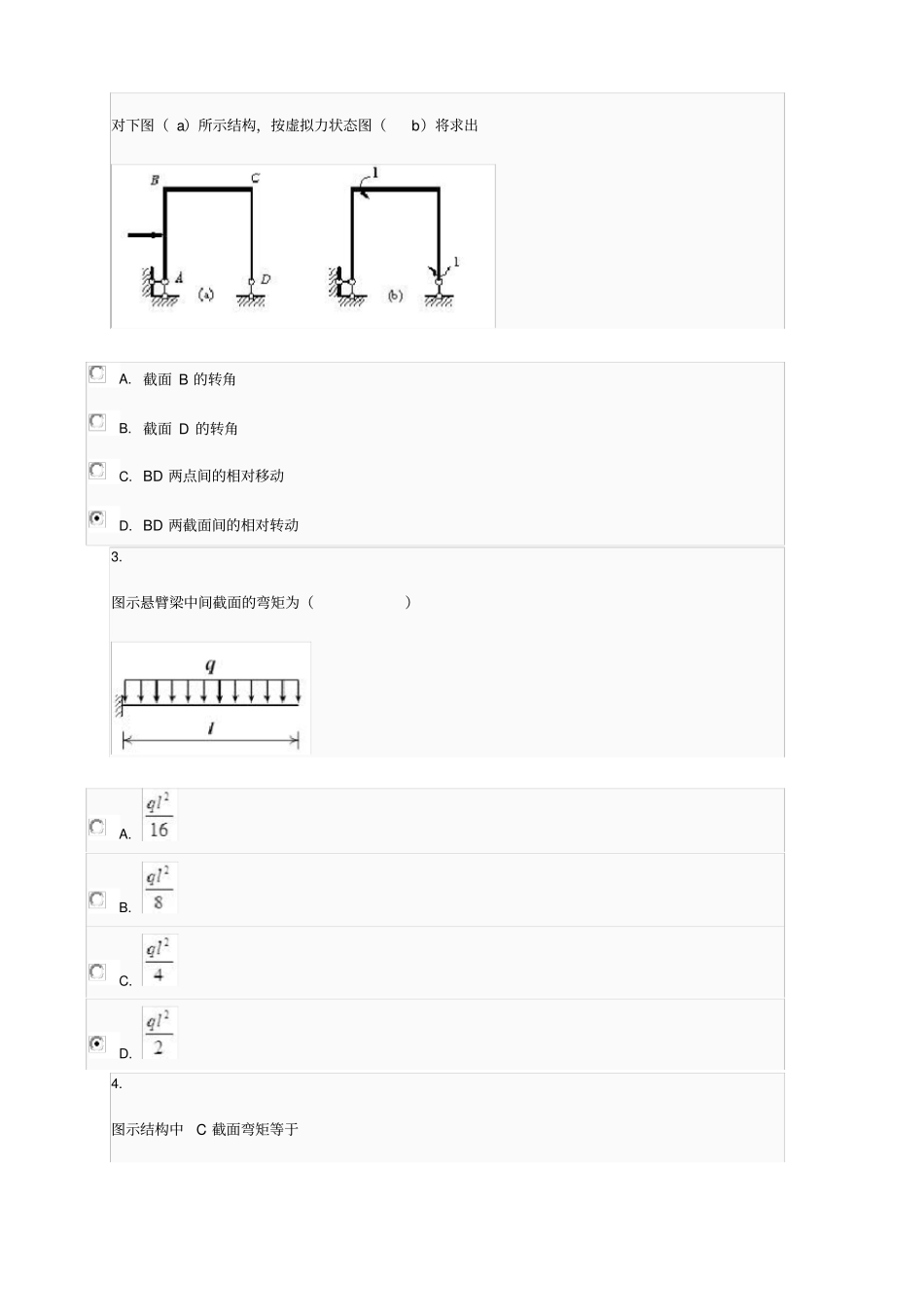

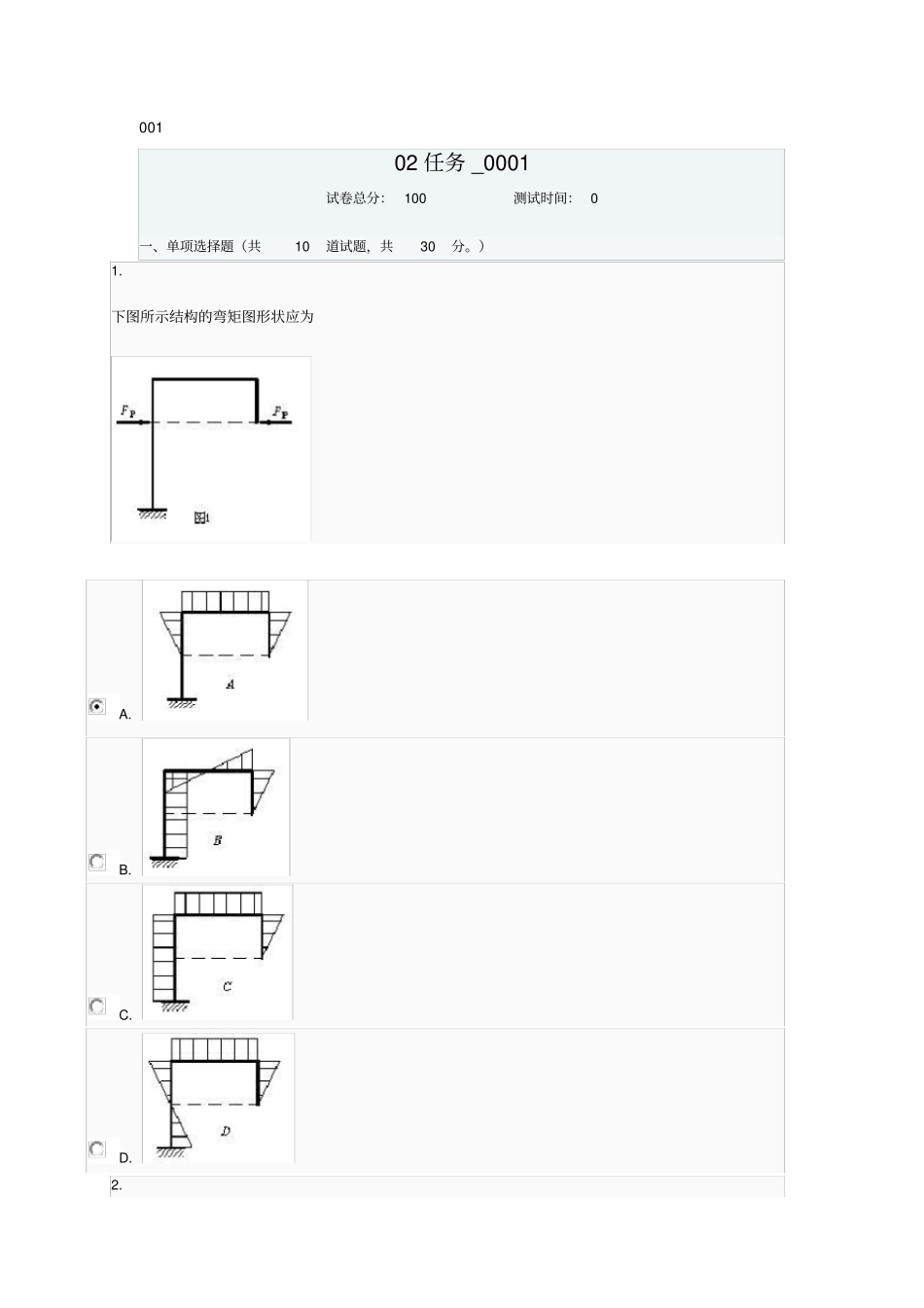

001 02 任务 _0001 试卷总分： 100 测试时间： 0 一、单项选择题（共10 道试题，共30 分。）1. 下图所示结构的弯矩图形状应为A. B. C. D. 2. 对下图（ a）所示结构，按虚拟力状态图（b）将求出A. 截面 B 的转角B. 截面 D 的转角C. BD 两点间的相对移动D. BD 两截面间的相对转动3. 图示悬臂梁中间截面的弯矩为（）A. B. C. D. 4. 图示结构中C 截面弯矩等于A. （上拉）B. （上拉）C. （下拉）D. （下拉）5. 悬臂梁两种状态的弯矩图如图所示，图乘结果是A. B. C. D. 6. 图示多跨静定梁的基本部分是A. AB 部分B. BC 部分C. CD 部分D. DE 部分7. 图示对称结构中杆1 与杆 2 的内力关系是A. B. C. D. 8. 图示桁架中的零杆的数目是A. 6 根B. 8 根C. 7 根D. 9 根9. 对称结构在正对称荷载作用下，（）是反对称的A. 弯矩图B. 剪力图C. 轴力图D. 内力10. 静定结构由于温度变化A. 发生变形和位移B. 不发生变形和位移C. 不发生变形，但产生位移D. 发生变形，但不产生位移02 任务 _0001 试卷总分： 100 测试时间： 0 二、判断题（共10 道试题，共30 分。）1. 试判断下列弯矩图是否正确。A. 错误B. 正确2. 图示悬臂梁截面A 的弯矩值是ql2。A. 错误B. 正确3. 图示刚架弯矩图的形状是否正确。A. 错误B. 正确4. 图示两根梁的内力相同，变形也相同。A. 错误B. 正确5. 图示刚架， AB 部分的内力为零。A. 错误B. 正确6. 图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。A. 错误B. 正确7. 桁架结构在结点荷载作用下，杆内只有剪力。A. 错误B. 正确8. 依据静力平衡条件可对静定结构进行受力分析，这样的分析结果是唯一正确的结果。A. 错误B. 正确9. 静定结构的内力和反力与杆件截面的几何尺寸有关。A. 错误B. 正确10. 三铰拱的拱高f 越大，水平推力也越大。A. 错误B. 正确02 任务 _0001 试卷总分： 100 测试时间： 0 三、分析选择题（共4 道试题，共40 分。）1. 绘制图示结构的弯矩图。弯矩图正确的是（）A. B. C. D. 2. 绘制图示结构的弯矩图。弯矩图正确的是（）A. B. C. D. 3. A. B. C. D. 4. A. B. C. D. 002 02 任务 _0002 试卷总分： 100 测试时间： 0 一、单项选择题（共10 道试题，共30 分。）1. 下图所示结构弯矩图的正确形状是A. B. C. D. 2. 对图 a 所示结构...
