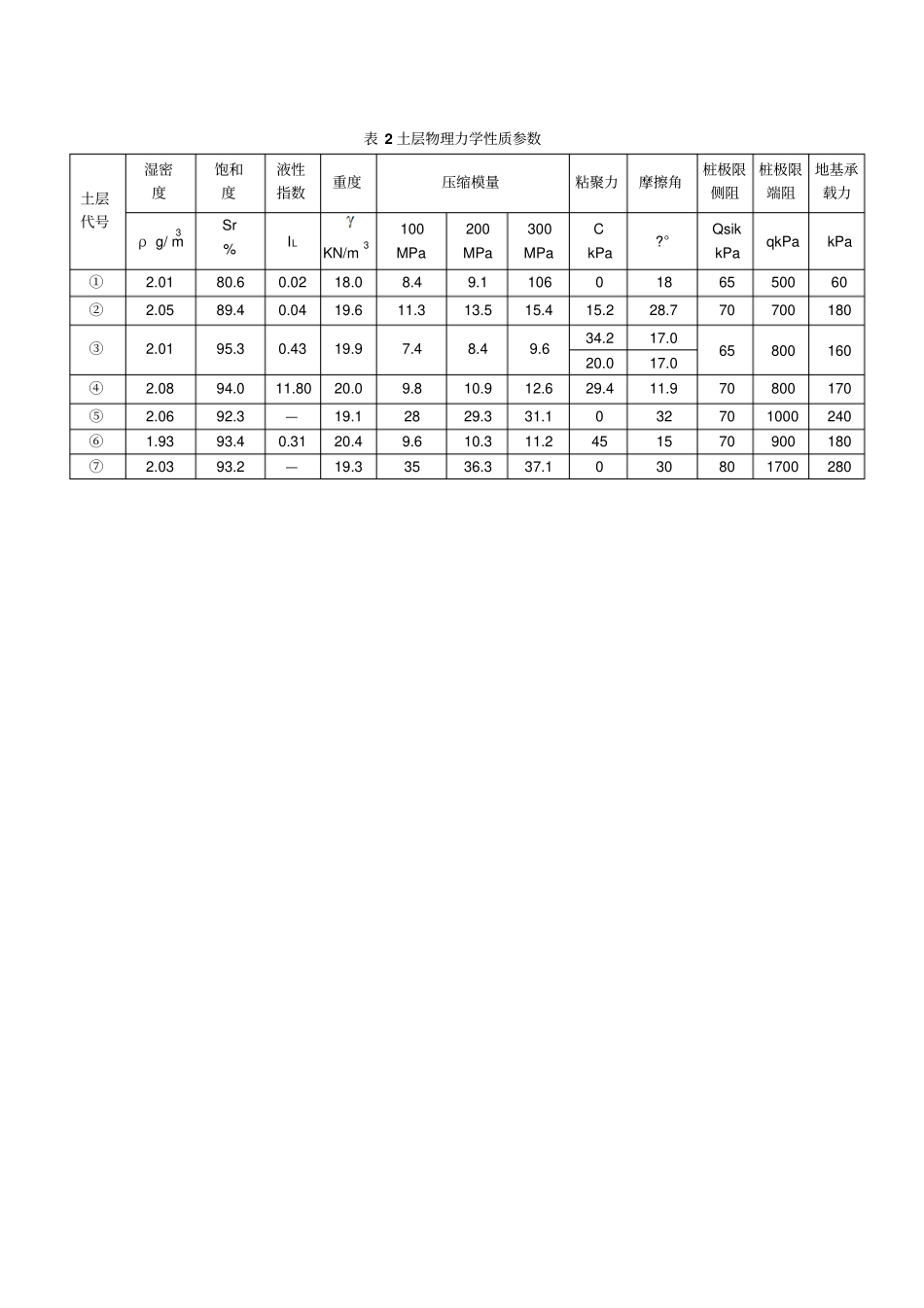

1.1 设计资料1.1.1 气象资料 ：本区属大陆季风型气候，冬季长而寒冷，夏季短而炎热。多年平均气温9.0 C ，最高气温 41.5 C ，最低气温23.3 C ，多年平均降水量585mm，最大降水量 853.90mm，降水多集中在 7、8、9 月；标准冻深 1.26m，最大降雪深度 27cm，基本雪压 0.3Kpa；历年最多风向为西北，最大风速20m/s，极大风为 26m/s，最大风力 9 级，平均为 1～2 级。1.1.2 工程地质水文地质概况根据勘探揭露，厂区在钻探截露深度之内均见地下水，圆砾层为其含水层，属第四系潜水，略有承压性；稳定水位埋深为6.80 ～ 7.90m，稳定水位标高为263.43 ～265.72m.由于本工程勘察处不同时期， 据区域资料，水位变幅为 1.00 ～2.00m，抗浮设计水位267.22m。地下水对混凝土及混凝土中钢筋微腐蚀性，对钢结构有微腐蚀性。该拟建物位于承德市承德县板城大街。建筑场地地貌单元属老牛河二级阶地，场地标高为 270.53 ～272.57m，地貌单一。表 1 地层岩性特征编号地层名称平均厚度 (m) 颜色密实度 稠度状态性 状 描 述①杂填土0.95 黄褐松散可塑以粉土、碎石组成，局部见建筑垃圾②粘质粉土3.21 黄褐稍密可塑稍湿，土质稍均匀，无光泽，干强度、韧性低③细砂0.83 褐黄稍密可塑主要颗粒为石英、长石，含砾石○4圆砾9.7 褐黄密实可塑砾石磨圆度好，骨架颗粒以花岗岩、石英岩、灰岩为主，中等风化，冲洪积形成⑤粉质粘土0.52 灰黄稍密可塑饱和，无光泽，干强度，韧性低⑥强风化泥质砂岩2.55 紫红、灰白密实可塑岩芯成碎块状，见云母，粉砂结构，泥质胶结，表层风化成砂土状⑦中风化泥质砂岩----- 紫红、黄白密实硬塑岩芯呈短柱状，致密坚硬，泥质胶结，块状结构岩体基本质量等级为Ⅵ级表 2 土层物理力学性质参数土层代号湿密度饱和度液性指数重度压缩模量粘聚力摩擦角桩极限侧阻桩极限端阻地基承载力ρ g/ m3Sr % ILKN/m3100 MPa 200 MPa 300 MPa C kPa ?°Qsik kPa qkPa kPa ①2.01 80.6 0.02 18.0 8.4 9.1 106 0 18 65 500 60 ②2.05 89.4 0.04 19.6 11.3 13.5 15.4 15.2 28.7 70 700 180 ③2.01 95.3 0.43 19.9 7.4 8.4 9.6 34.2 17.0 65 800 160 20.0 17.0 ④2.08 94.0 11.80 20.0 9.8 10.9 12.6 29.4 11.9 70 800 170 ⑤2.06 92.3 —19.1 28 29.3 31.1 0 32 70 1000 240 ⑥1.93 93.4 0.31 20.4 9.6 10.3 11.2 45 15 70 90...
