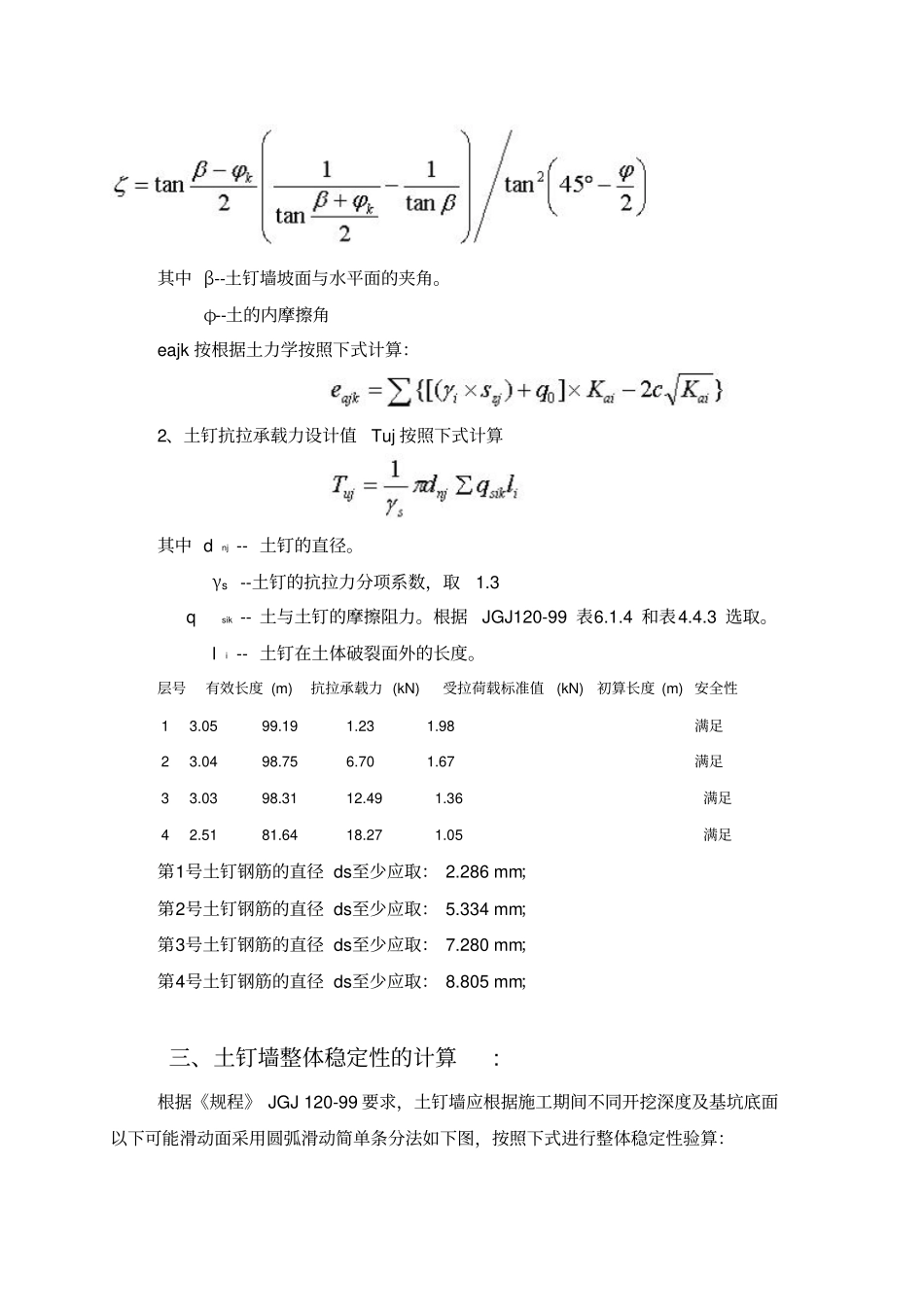

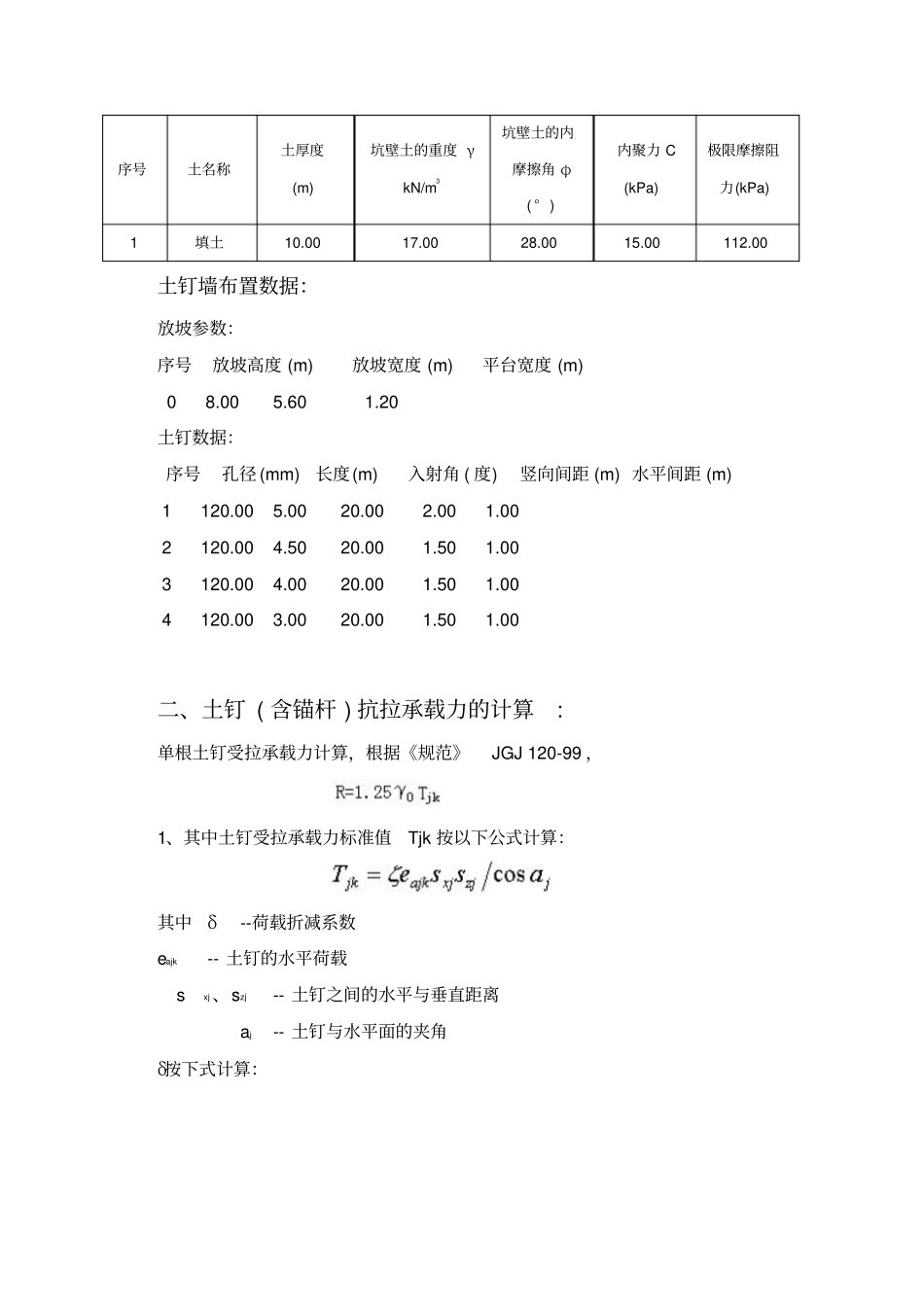

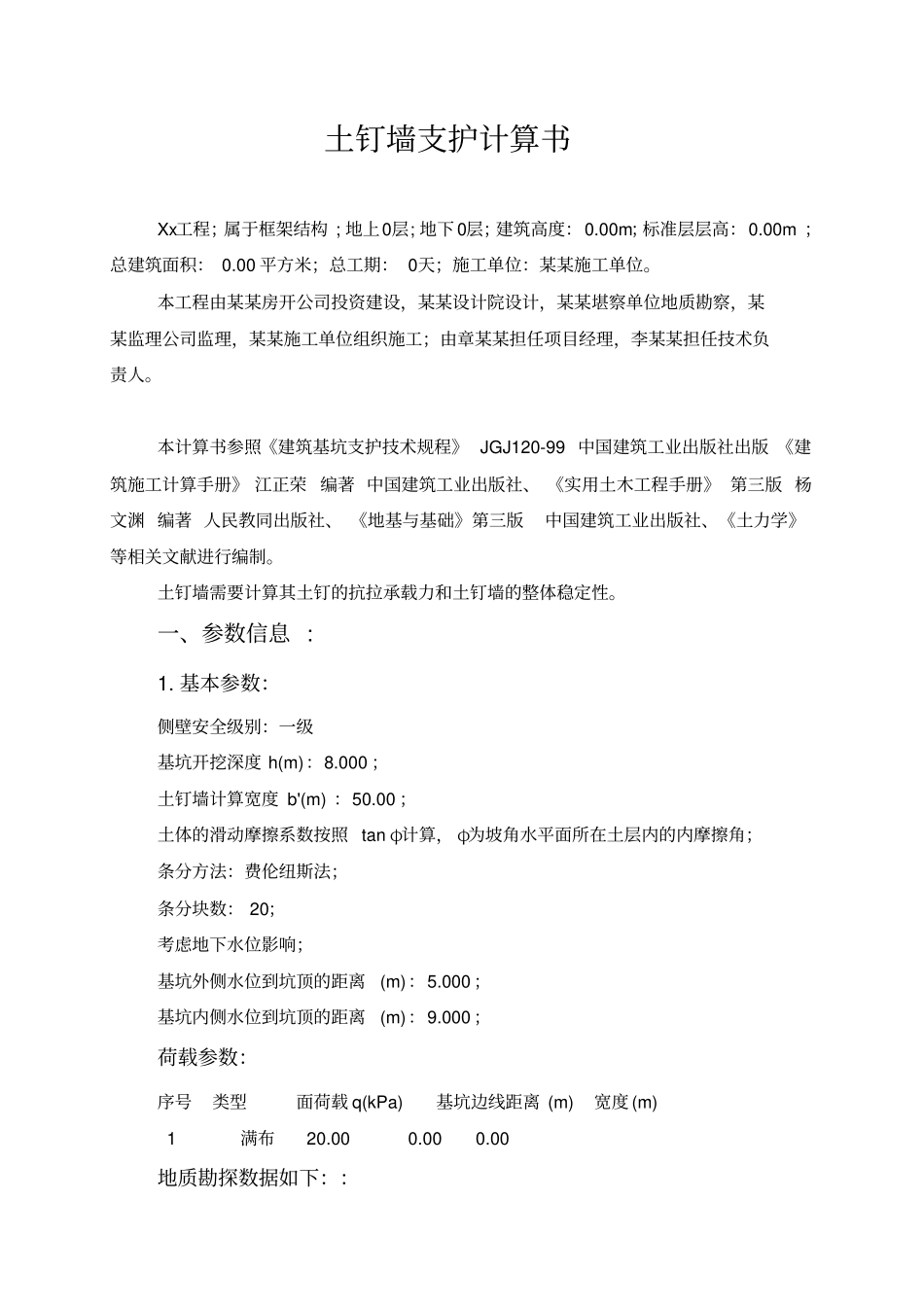

土钉墙支护计算书Xx工程；属于框架结构 ; 地上0层; 地下 0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积： 0.00 平方米；总工期： 0天；施工单位：某某施工单位。本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。本计算书参照《建筑基坑支护技术规程》 JGJ120-99 中国建筑工业出版社出版 《建筑施工计算手册》 江正荣 编著 中国建筑工业出版社、 《实用土木工程手册》 第三版 杨文渊 编著 人民教同出版社、 《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。一、参数信息 : 1. 基本参数：侧壁安全级别：一级基坑开挖深度 h(m)：8.000 ；土钉墙计算宽度 b'(m) ：50.00 ；土体的滑动摩擦系数按照 tan φ计算， φ为坡角水平面所在土层内的内摩擦角；条分方法：费伦纽斯法；条分块数： 20；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：5.000 ；基坑内侧水位到坑顶的距离(m)：9.000 ；荷载参数：序号类型面荷载 q(kPa) 基坑边线距离 (m) 宽度 (m) 1 满布 20.00 0.00 0.00 地质勘探数据如下：：序号土名称土厚度(m) 坑壁土的重度 γkN/m3坑壁土的内摩擦角 φ( ° )内聚力 C (kPa) 极限摩擦阻力(kPa) 1 填土10.00 17.00 28.00 15.00 112.00 土钉墙布置数据：放坡参数：序号放坡高度 (m) 放坡宽度 (m) 平台宽度 (m) 0 8.00 5.60 1.20 土钉数据：序号孔径 (mm) 长度(m) 入射角 ( 度) 竖向间距 (m) 水平间距 (m) 1 120.00 5.00 20.00 2.00 1.00 2 120.00 4.50 20.00 1.50 1.00 3 120.00 4.00 20.00 1.50 1.00 4 120.00 3.00 20.00 1.50 1.00 二、土钉 ( 含锚杆 ) 抗拉承载力的计算: 单根土钉受拉承载力计算，根据《规范》JGJ 120-99 ，1、其中土钉受拉承载力标准值Tjk 按以下公式计算：其中δ--荷载折减系数eajk-- 土钉的水平荷载 sxj、szj-- 土钉之间的水平与垂直距离aj-- 土钉与水平面的夹角δ按下式计算：其中 β--土钉墙坡面与水平面的夹角。φ--土的内摩擦角eajk 按根据土力学按照下式计算：2、土钉抗拉承载力设计值Tuj 按照下式计算其中 dnj -- 土钉的直径。γs --土钉的抗拉力分项系数，取1.3 qsik -- 土...
