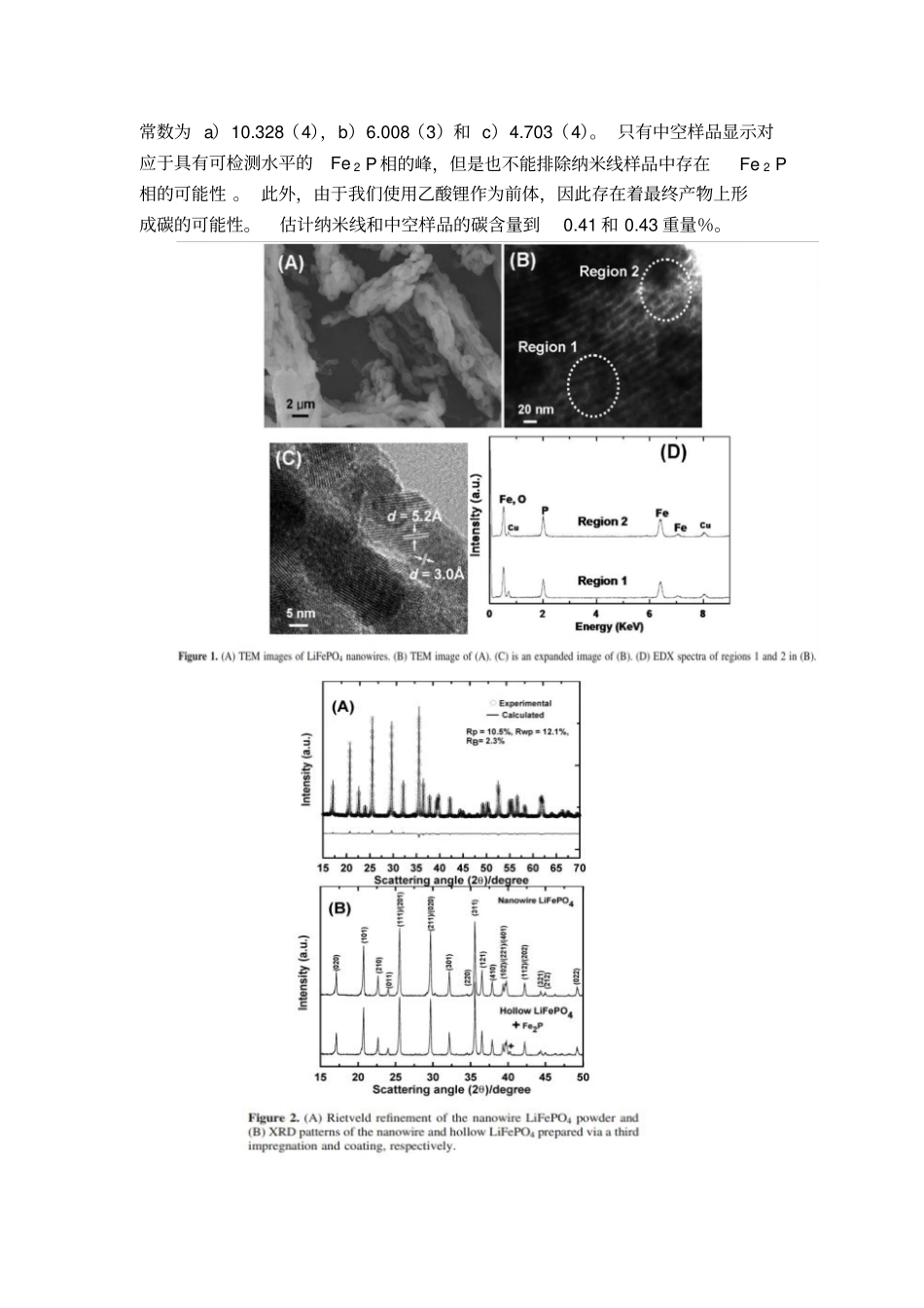

在高性能锂电池中合成的中空和纳米线型LiFePO 4 作为阴极的应用报告的高性能锂电池是 应用 KIT-6 和 SBA-15 硬模板法合成中空的和纳米线型 LiFePO4 作阴极 。这种具有 Pm66 对称的二维六角形SBA-15 用于含有六方对称排列的平行圆柱孔的模板， 它将纳米线组织形成平行束。 另外一方面，具有 Ia3d对称的空心介孔形态的KIT-6 二氧化硅模板应用在产生介孔空心结构。将模板浸渍到溶液中或是在模板上涂上含有LiFePO4 前驱体的溶液，立即在700℃快烧转移二氧化硅模板。 中空和纳米线 LiFePO4 作阴极在电化学循环中都展示了优异的倍率性能，甚至超过10C 时，表现出 >89％对最初电容量的容量保持率。在它们之间，在 15C 下空心阴极的倍率性能大于同等条件下的纳米线，这 6％的提高原因在于更高的 BET 表面区。介绍最近，广泛的研究旨在提高锂电池电极材料的高速率特性。例如报告过 TiO 2、Li 4Ti 5O12和 LiFePO4，对这些纳米结构的多种处理方法来提高电化学性能。在 1C的速率下纳米结构的TiO 2 明显的提高了容量保持率。然而锂的过渡金属氧化物（LiCoO2，LiNi 1-xM xO2）限制了纳米结构。 在本实验的 LiFePO4，由于其低的固有的电子传导性， 其最大比容量利用率的研究已经被报道。Chung et al首次报告了掺杂 LiFePO4的纳米级材料能够显著提高比电容。它们在室温下将电极在放电量为 20C 时达到 >110mA?h/g。接着这个工作，他主要是应用炭或导电聚合物涂层或是通过控制其粒径来提高LiFePO4的容量。Huang et al报告了间苯二酚前驱体组成的碳凝胶和LiFePO4 的化合物在0.5C 时达到 150mA?h/g 和在 5C 时达到>110mA?h/g。Xie et al 报告了在 5C 时 LiFePO4-PAS化合物在 3-5mg/cm2 的负载率下最初放电量达到150mA?h/g 和 110mA?h/g。最近，对磷酸铁锂的研究被报告，如低温 Fe3+还原机理，碳纳米管涂层的增强倍率性能或者线孔隙的形成和高分辨率的电子能量损失光谱尽管很多研究集中于用硬模板法合成金属氧化派生物，合成纳米线和LiFePO4 空心阴极应用在高性能锂电池还没有在公开文献中出现，在此次研究中应用 KIT-6 和 SBA-15 硬模板法合成中空的和纳米线型的LiFePO4 阴极在高性能锂电池领域，在移除模板后，能够保持形态。即使在15C 时，中空的和纳米线型的 LiFePO4 阴极也表现出高的容量保持，甚至超过初始容量的85%。2.实验部分根据Choi 的工作和其它，使用Pluronic P123（ EO20-...
