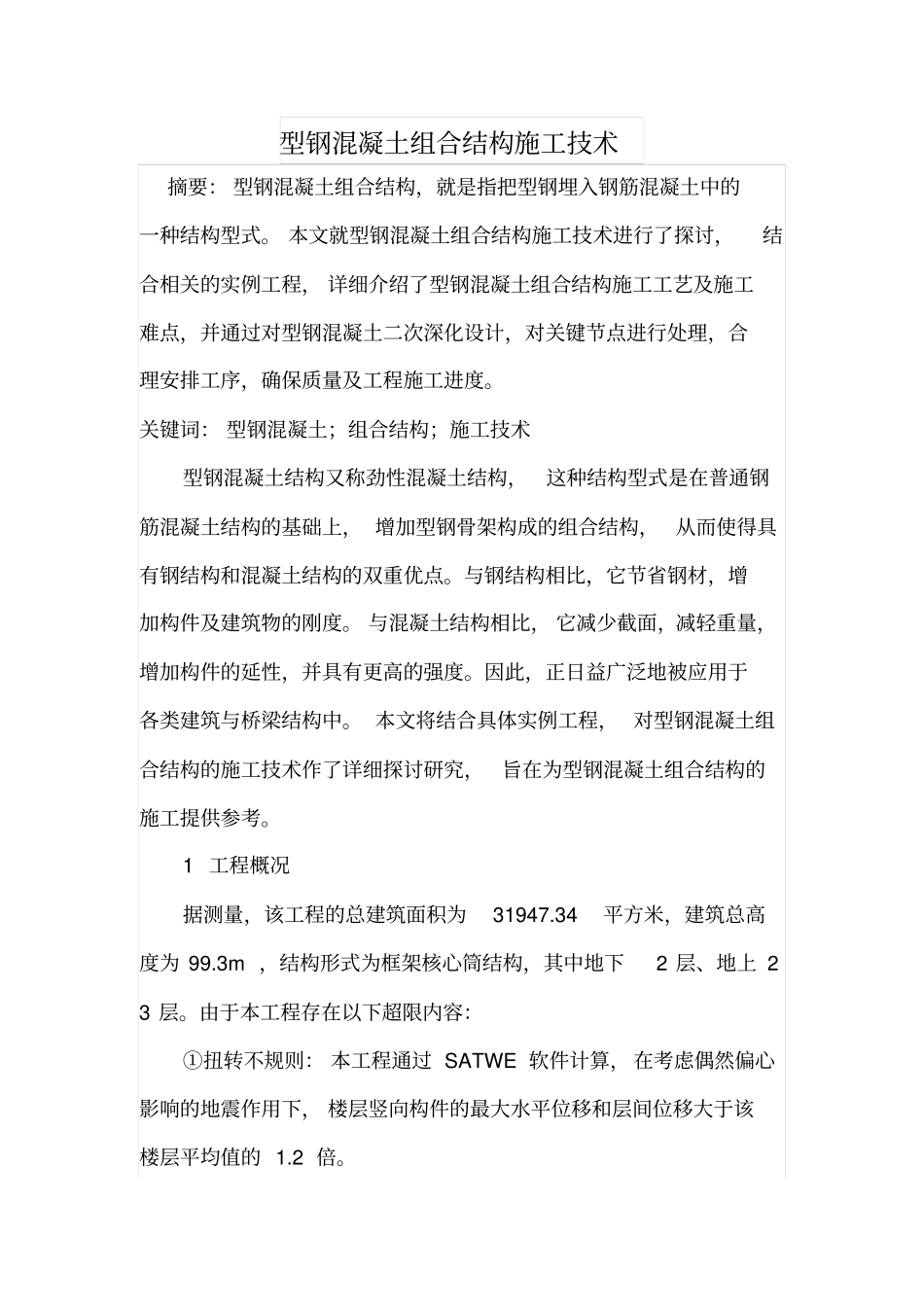

型钢混凝土组合结构施工技术_第1页
1/8

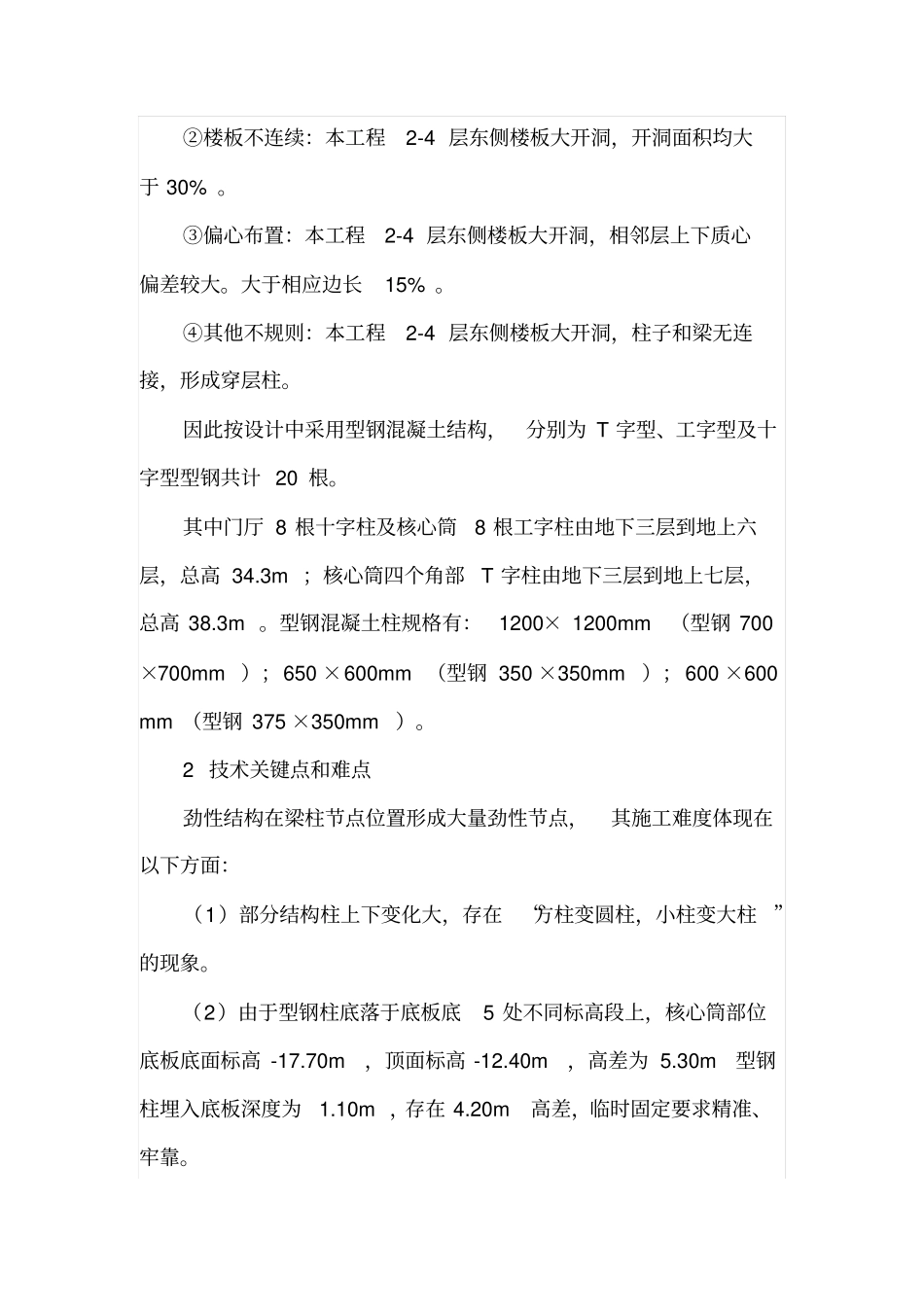

型钢混凝土组合结构施工技术_第2页
2/8

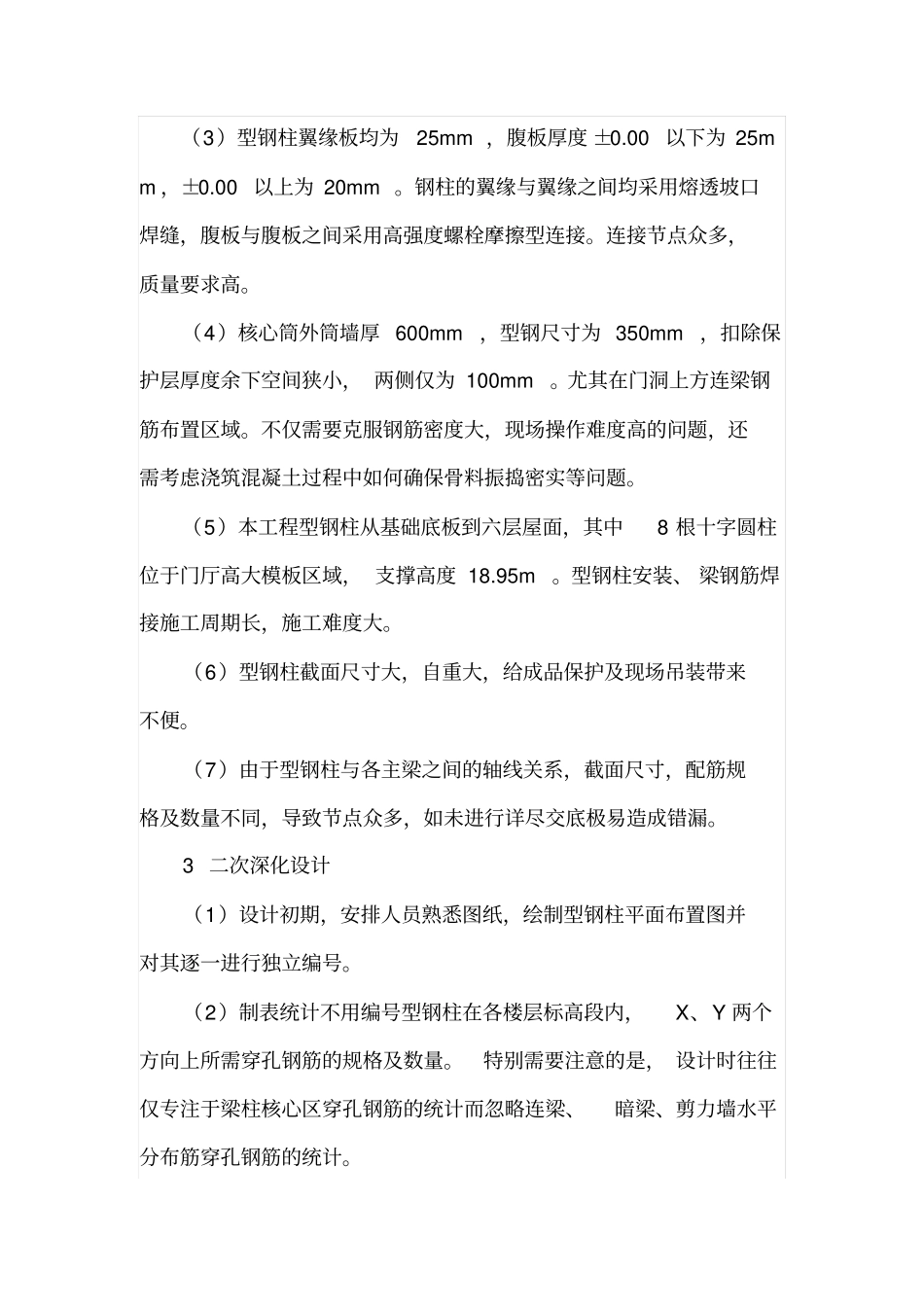

型钢混凝土组合结构施工技术_第3页
3/8
型钢混凝土组合结构施工技术摘要: 型钢混凝土组合结构,就是指把型钢埋入钢筋混凝土中的一种结构型式。 本文就型钢混凝土组合结构施工技术进行了探讨,结合相关的实例工程, 详细介绍了型钢混凝土组合结构施工工艺及施工难点,并通过对型钢混凝土二次深化设计,对关键节点进行处理,合理安排工序,确保质量及工程施工进度。关键词: 型钢混凝土;组合结构;施工技术型钢混凝土结构又称劲性混凝土结构,这种结构型式是在普通钢筋混凝土结构的基础上, 增加型钢骨架构成的组合结构,从而使得具有钢结构和混凝土结构的双重优点。与钢结构相比,它节省钢材,增加构件及建筑物的刚度。 与混凝土结构相比, 它减少截面,减轻重量,增加构件的延性,并具有更高的强度。因此,正日益广泛地被应用于各类建筑与桥梁结构中。 本文将结合具体实例工程, 对型钢混凝土组合结构的施工技术作了详细探讨研究,旨在为型钢混凝土组合结构的施工提供参考。1 工程概况据测量,该工程的总建筑面积为31947.34平方米,建筑总高度为 99.3m ,结构形式为框架核心筒结构,其中地下2 层、地上 23 层。由于本工程存在以下超限内容:①扭转不规则: 本工程通过 SATWE 软件计算,在考虑偶然偏心影响的地震作用下, 楼层竖向构件的最大水平位移和层间位移大于该楼层平均值的 1.2 倍。②楼板不连续:本工程2-4 层东侧楼板大开洞,开洞面积均大于 30% 。③偏心布置:本工程2-4 层东侧楼板大开洞,相邻层上下质心偏差较大。大于相应边长15% 。④其他不规则:本工程2-4 层东侧楼板大开洞,柱子和梁无连接,形成穿层柱。因此按设计中采用型钢混凝土结构,分别为 T 字型、工字型及十字型型钢共计 20 根。其中门厅 8 根十字柱及核心筒8 根工字柱由地下三层到地上六层,总高 34.3m ;核心筒四个角部T 字柱由地下三层到地上七层,总高 38.3m 。型钢混凝土柱规格有:1200× 1200mm(型钢 700×700mm );650 ×600mm (型钢 350 ×350mm);600 ×600mm (型钢 375 ×350mm)。2 技术关键点和难点劲性结构在梁柱节点位置形成大量劲性节点,其施工难度体现在以下方面:(1)部分结构柱上下变化大,存在“方柱变圆柱,小柱变大柱”的现象。(2)由于型钢柱底落于底板底5 处不同标高段上,核心筒部位底板底面标高 -17.70m,顶面标高 -12.40m,高差为 5.30m型钢柱埋入底板深度为1.10m ,存在 4.20m高差,临时固定要求精准、牢靠。(3...
