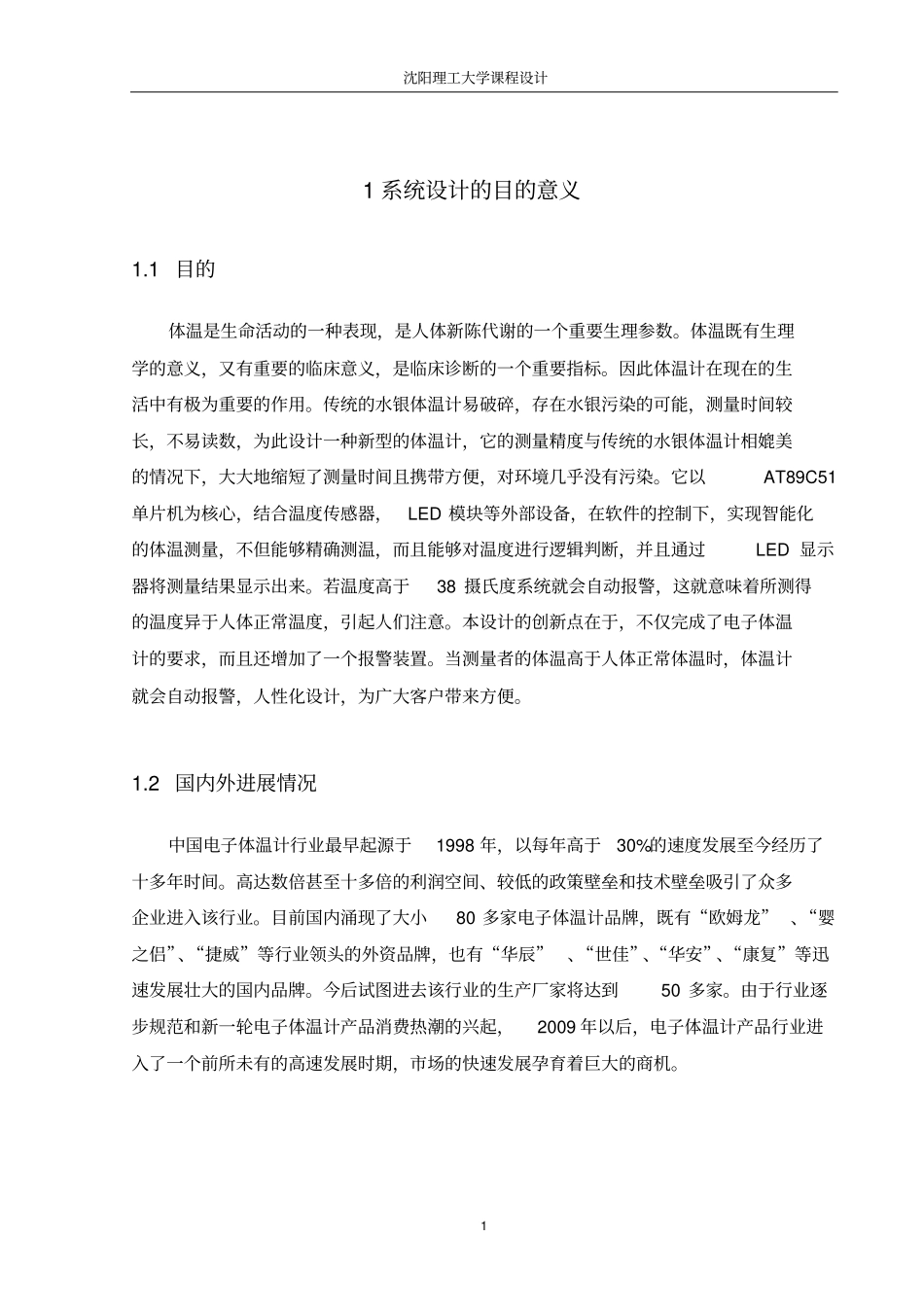

沈阳理工大学课程设计1 1 系统设计的目的意义1.1 目的体温是生命活动的一种表现，是人体新陈代谢的一个重要生理参数。体温既有生理学的意义，又有重要的临床意义，是临床诊断的一个重要指标。因此体温计在现在的生活中有极为重要的作用。传统的水银体温计易破碎，存在水银污染的可能，测量时间较长，不易读数，为此设计一种新型的体温计，它的测量精度与传统的水银体温计相媲美的情况下，大大地缩短了测量时间且携带方便，对环境几乎没有污染。它以AT89C51单片机为核心，结合温度传感器，LED 模块等外部设备，在软件的控制下，实现智能化的体温测量，不但能够精确测温，而且能够对温度进行逻辑判断，并且通过LED 显示器将测量结果显示出来。若温度高于38 摄氏度系统就会自动报警，这就意味着所测得的温度异于人体正常温度，引起人们注意。本设计的创新点在于，不仅完成了电子体温计的要求，而且还增加了一个报警装置。当测量者的体温高于人体正常体温时，体温计就会自动报警，人性化设计，为广大客户带来方便。1.2 国内外进展情况中国电子体温计行业最早起源于1998 年，以每年高于30%的速度发展至今经历了十多年时间。高达数倍甚至十多倍的利润空间、较低的政策壁垒和技术壁垒吸引了众多企业进入该行业。目前国内涌现了大小80 多家电子体温计品牌，既有“欧姆龙” 、“婴之侣”、“捷威”等行业领头的外资品牌，也有“华辰”、“世佳”、“华安”、“康复”等迅速发展壮大的国内品牌。今后试图进去该行业的生产厂家将达到50 多家。由于行业逐步规范和新一轮电子体温计产品消费热潮的兴起，2009 年以后，电子体温计产品行业进入了一个前所未有的高速发展时期，市场的快速发展孕育着巨大的商机。沈阳理工大学课程设计2 1.3 设计思路本系统可以使用 ISIS画出原理图，打开 ISIS 软件，单击命令窗口 file —— new design，创建一个 default 模板，保存名称为“基于AT89C51 单片机电子体温计设计 .DSN”。执行菜单命令 library—— pick device/symbol，添加所需元件。本程序中可以使用DS18B20温度传感器，上面有“ +”“-”可以模拟外界温度变化。芯片选取74LS137，74LS373。在原理图编辑窗口中放置元件，再单击工具箱中的“原件终端”图标，在对象选择中单击 POWER 和 GROUND 放置电源和地。放置好元件后，布好线。左键双击各元件，设置好相应参数，完成电路设计。设计的软件部分在Keil 中完成，具体操作步骤在后面...
