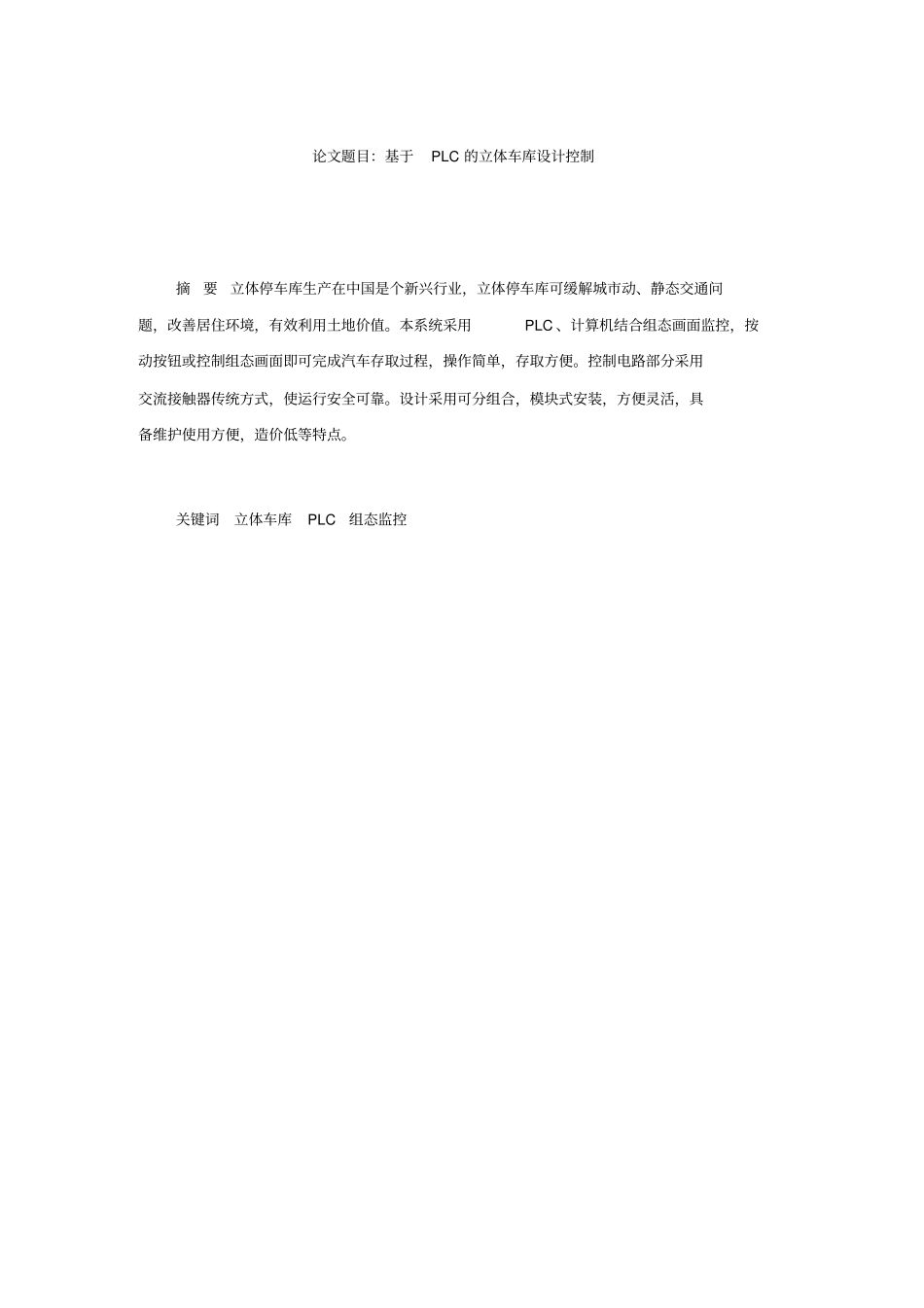

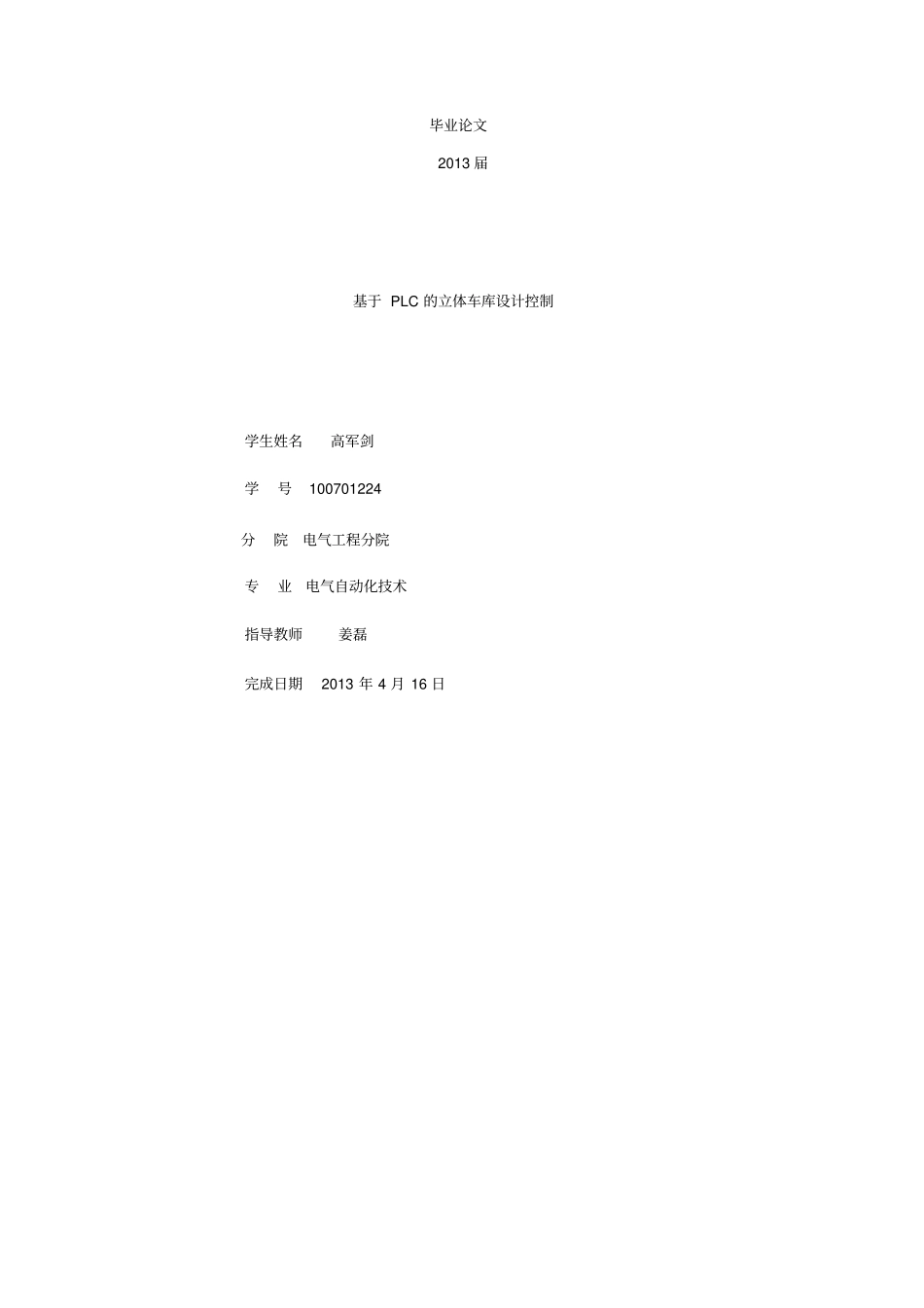

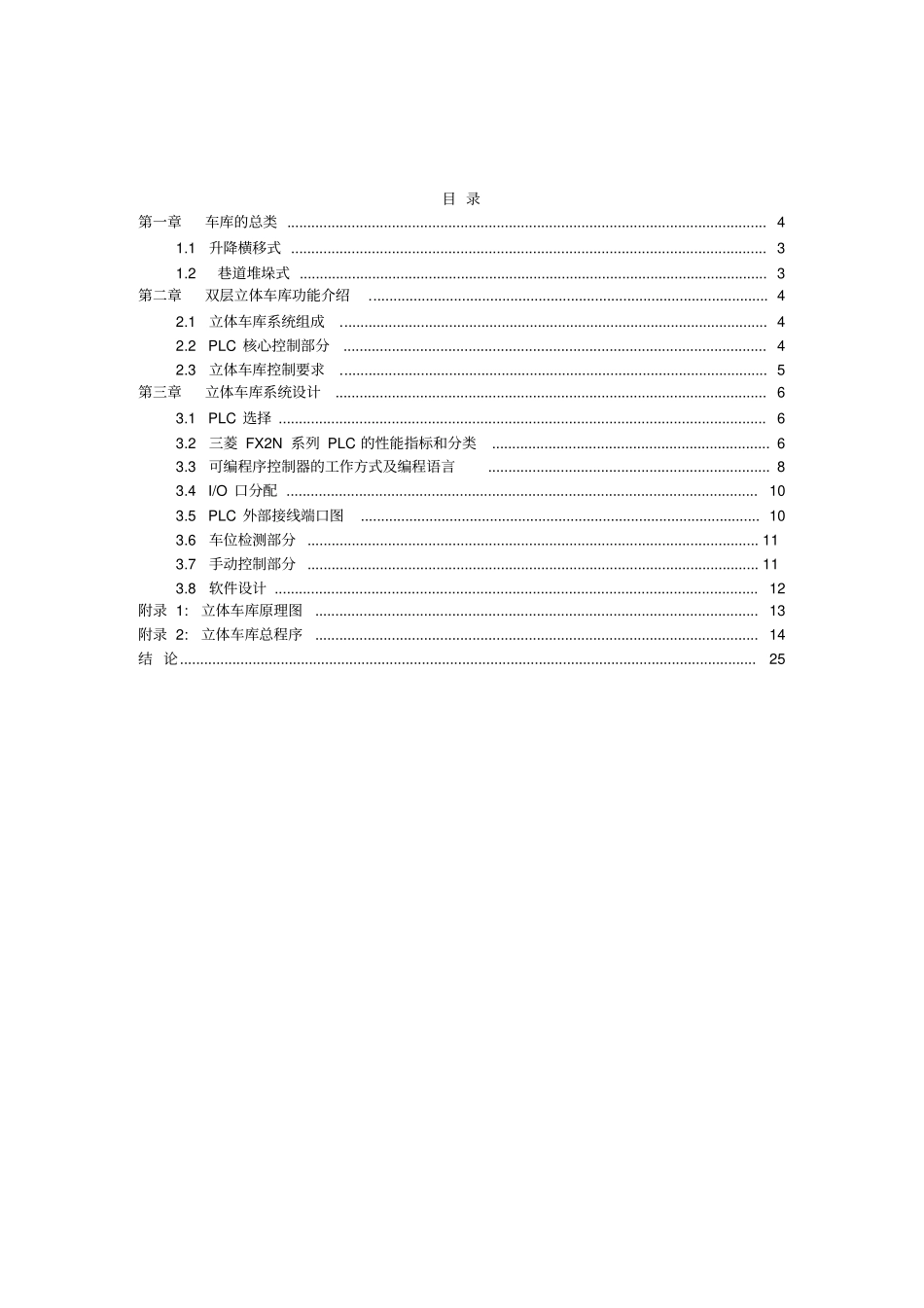

毕业论文2013 届基于 PLC 的立体车库设计控制学生姓名高军剑学号 100701224 分院电气工程分院专业电气自动化技术指导教师姜磊完成日期 2013 年 4 月 16 日论文题目：基于PLC 的立体车库设计控制摘要立体停车库生产在中国是个新兴行业，立体停车库可缓解城市动、静态交通问题，改善居住环境，有效利用土地价值。本系统采用PLC 、计算机结合组态画面监控，按动按钮或控制组态画面即可完成汽车存取过程，操作简单，存取方便。控制电路部分采用交流接触器传统方式，使运行安全可靠。设计采用可分组合，模块式安装，方便灵活，具备维护使用方便，造价低等特点。关键词立体车库 PLC 组态监控目 录第一章车库的总类 ....................................................................................................................... 41.1 升降横移式 ...................................................................................................................... 3 1.2巷道堆垛式 .................................................................................................................... 3 第二章双层立体车库功能介绍................................................................................................... 4 2.1 立体车库系统组成.......................................................................................................... 4 2.2 PLC 核心控制部分 ......................................................................................................... 4 2.3 立体车库控制要求.......................................................................................................... 5 第三章立体车库系统设计........................................................................................................... 6 3.1 PLC 选择 ......................................................................................................................... 6 3.2 三菱 FX2N 系列 PLC 的性能指标和分类..................................................................... 6 3.3 可编程序控制器的工作方式及编程语言...........................................................
