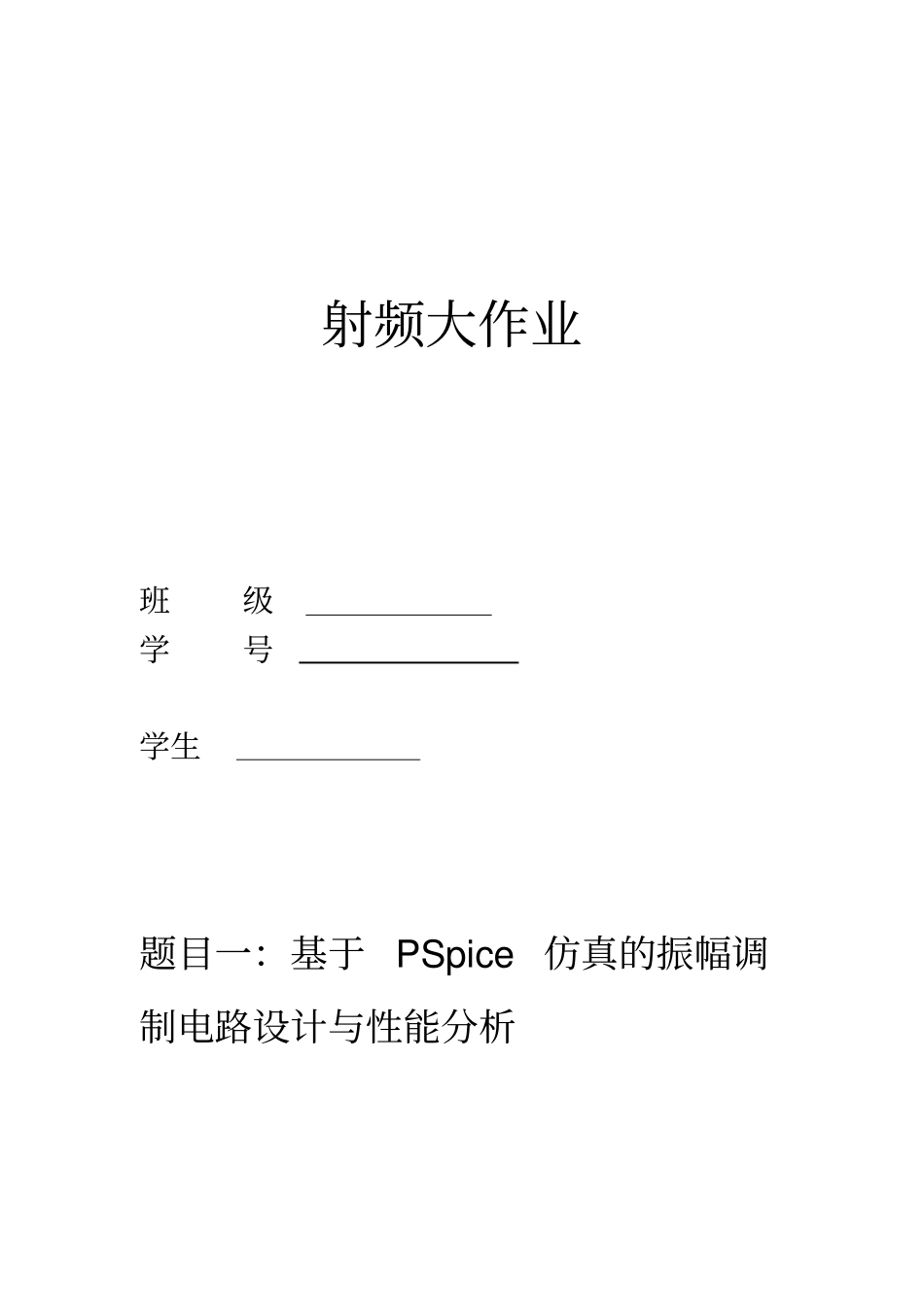

基于PSpice仿真的振幅调制电路设计与性能分析大作业_第1页
1/34

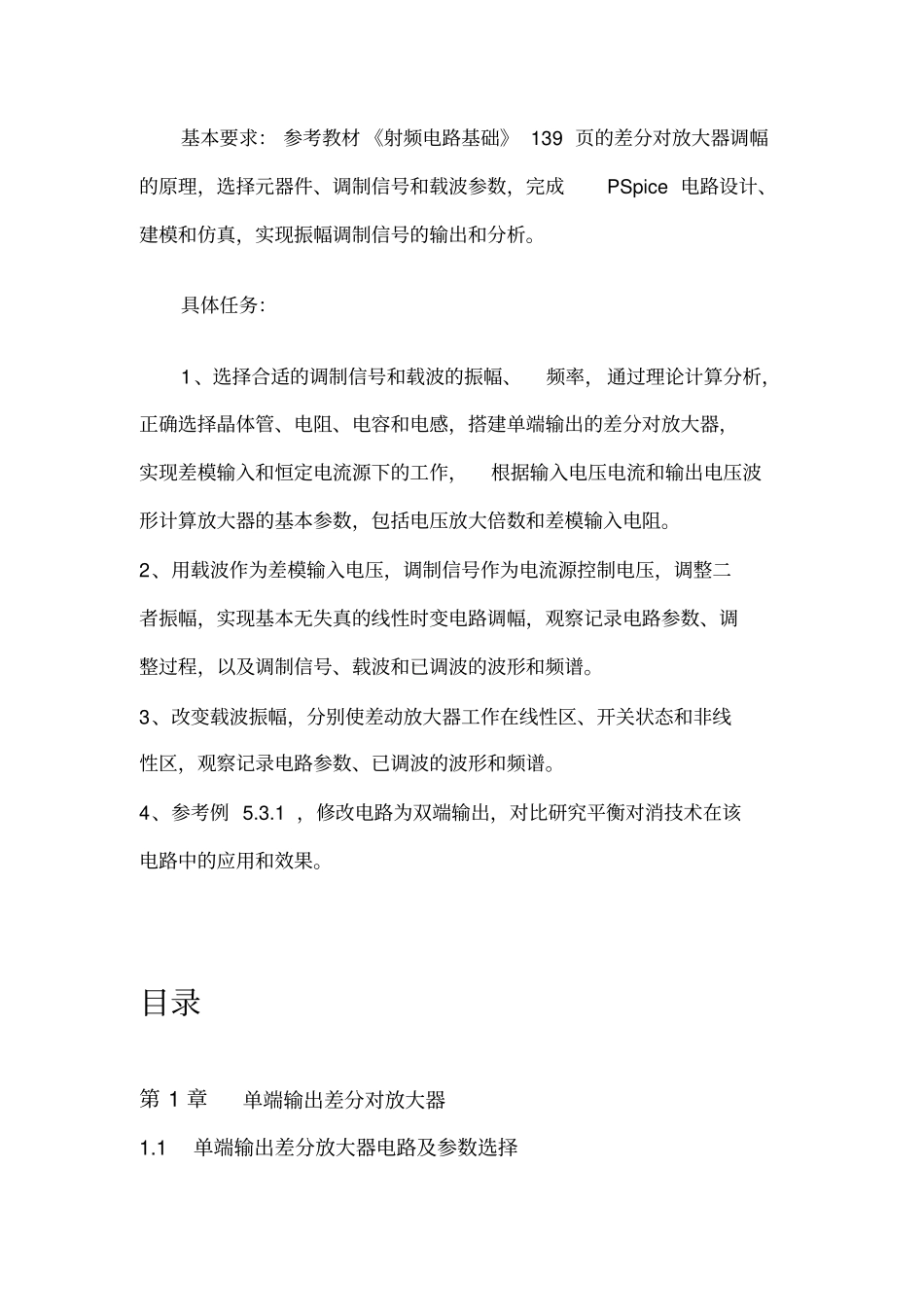

基于PSpice仿真的振幅调制电路设计与性能分析大作业_第2页
2/34

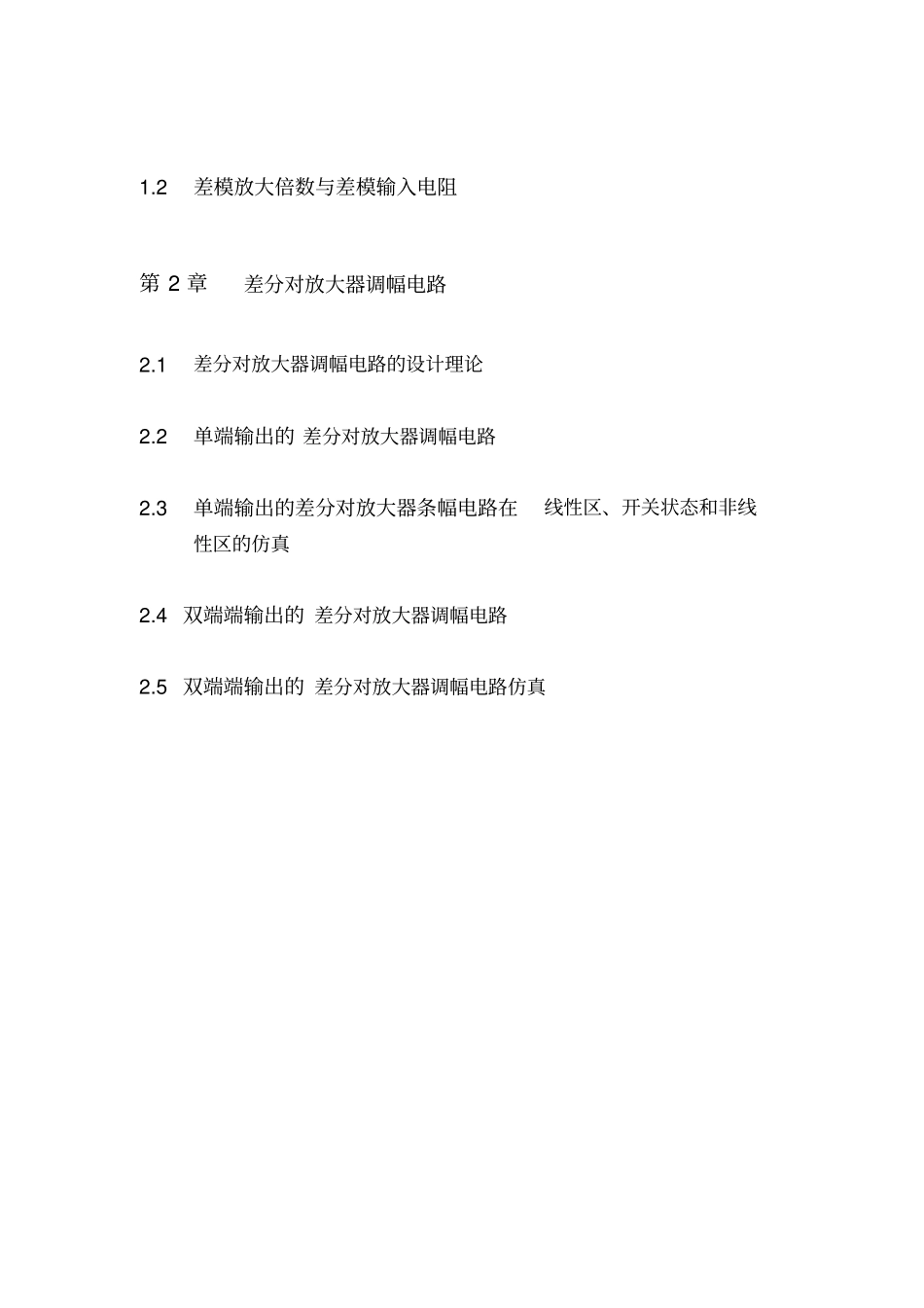

基于PSpice仿真的振幅调制电路设计与性能分析大作业_第3页
3/34
射频大作业班级学号学生题目一:基于 PSpice 仿真的振幅调制电路设计与性能分析基本要求: 参考教材 《射频电路基础》 139 页的差分对放大器调幅的原理,选择元器件、调制信号和载波参数,完成PSpice 电路设计、建模和仿真,实现振幅调制信号的输出和分析。具体任务:1、选择合适的调制信号和载波的振幅、频率, 通过理论计算分析,正确选择晶体管、电阻、电容和电感,搭建单端输出的差分对放大器,实现差模输入和恒定电流源下的工作,根据输入电压电流和输出电压波形计算放大器的基本参数,包括电压放大倍数和差模输入电阻。2、用载波作为差模输入电压,调制信号作为电流源控制电压,调整二者振幅,实现基本无失真的线性时变电路调幅,观察记录电路参数、调整过程,以及调制信号、载波和已调波的波形和频谱。3、改变载波振幅,分别使差动放大器工作在线性区、开关状态和非线性区,观察记录电路参数、已调波的波形和频谱。4、参考例 5.3.1 ,修改电路为双端输出,对比研究平衡对消技术在该电路中的应用和效果。目录第 1 章单端输出差分对放大器1.1 单端输出差分放大器电路及参数选择1.2 差模放大倍数与差模输入电阻第 2 章差分对放大器调幅电路2.1 差分对放大器调幅电路的设计理论2.2 单端输出的 差分对放大器调幅电路2.3 单端输出的差分对放大器条幅电路在线性区、开关状态和非线性区的仿真2.4 双端端输出的 差分对放大器调幅电路2.5 双端端输出的 差分对放大器调幅电路仿真第 1 章单端输出差分对放大器1.1 单端输出差分放大器电路及参数选择如图,V1为输入电压源,频率设置为1kHz,振幅为 10mV,则差模输入电压为 10mV;直流电压源分别为8V和-8V;R1,R2均为 2kΩ ;采用单管电流源 ,R3=3kΩ ,R4=2kΩ ,R5=5kΩ 。1.2 差模放大倍数与差模输入电阻输入电压波形如下图:输入电流波形如下图:输出电压波形如下图:根 据 波 形 图 可 以 计 算 出 单 端 输 出 差 模 放 大 倍 数udA≈ 39.4 ,差模输入电阻idR ≈8.42kΩ 。第 2 章差分对放大器调幅电路2.1 差分对放大器调幅电路的设计理论如上图所示的单端输出的差分对放大器调幅原理电路中,cu 为差模输入电压,在交流通路中加在晶体管1V 和2V 的基极之间;u 控制电流源的电流,即晶体管3V 的集电极电流3ci 。图 5.3.15 (b)所示的转移特性给出了1V 和2V 的集电极电流1ci 和2ci 与cu 和3ci之间的关系。根据差分对放...
