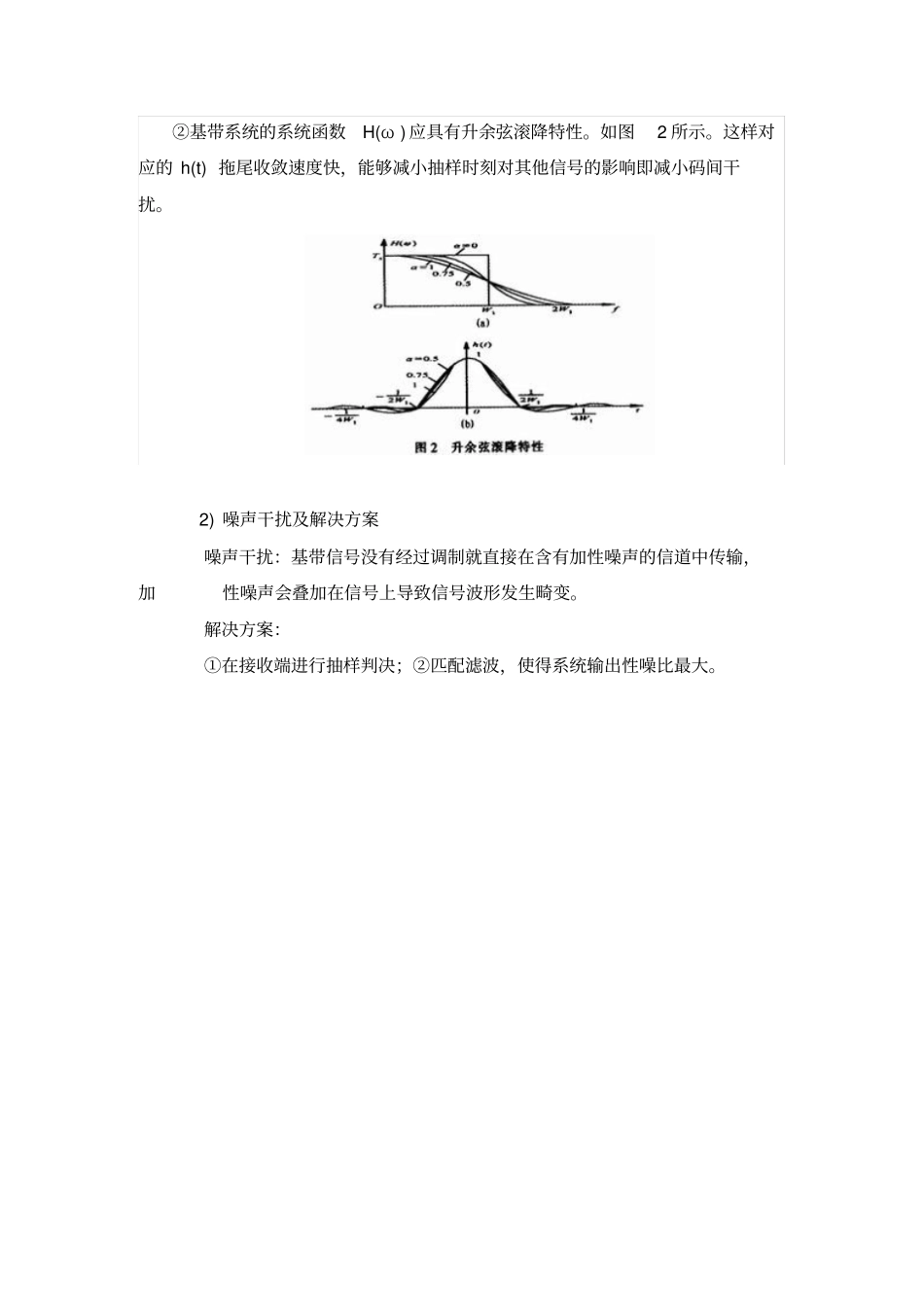

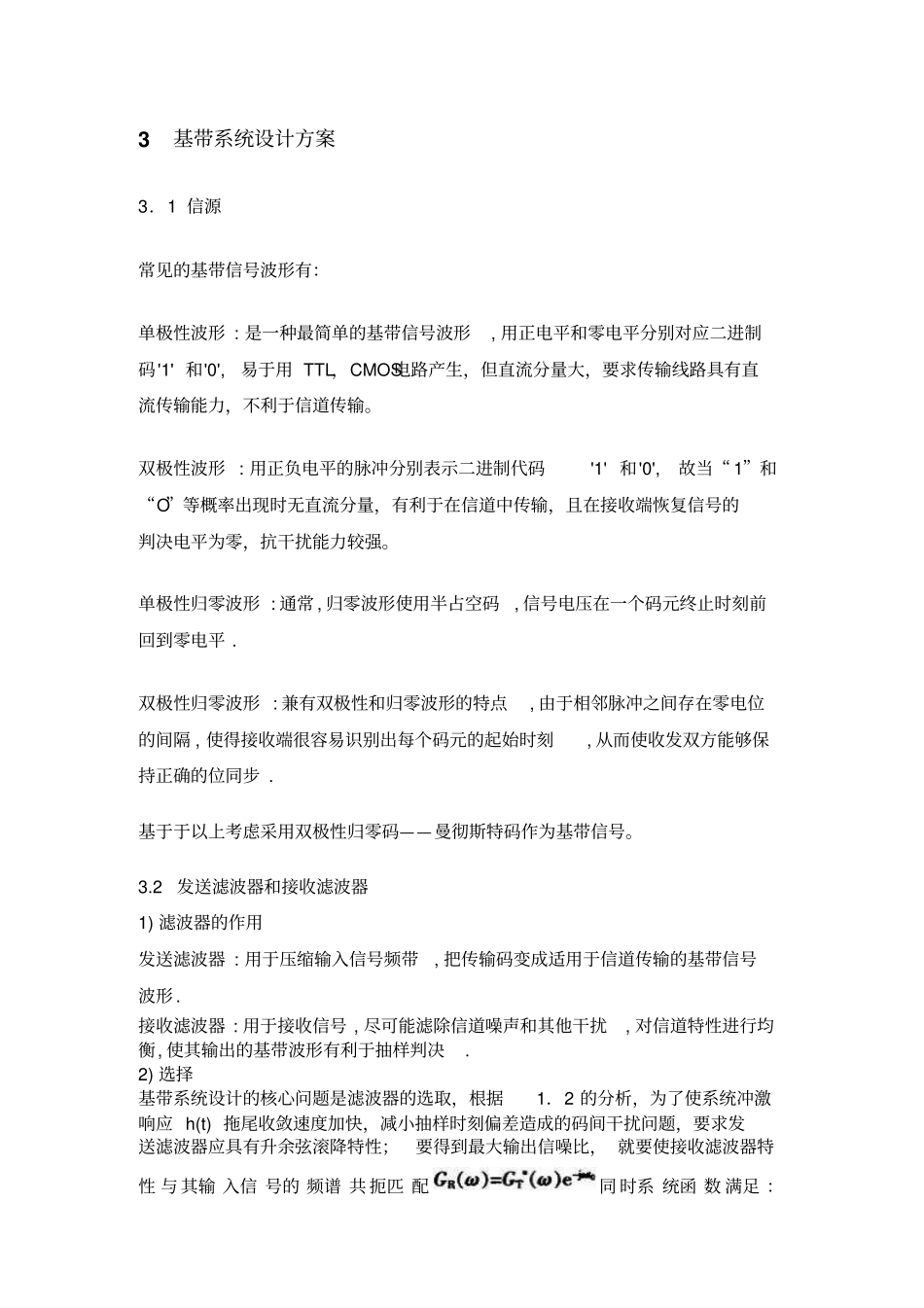

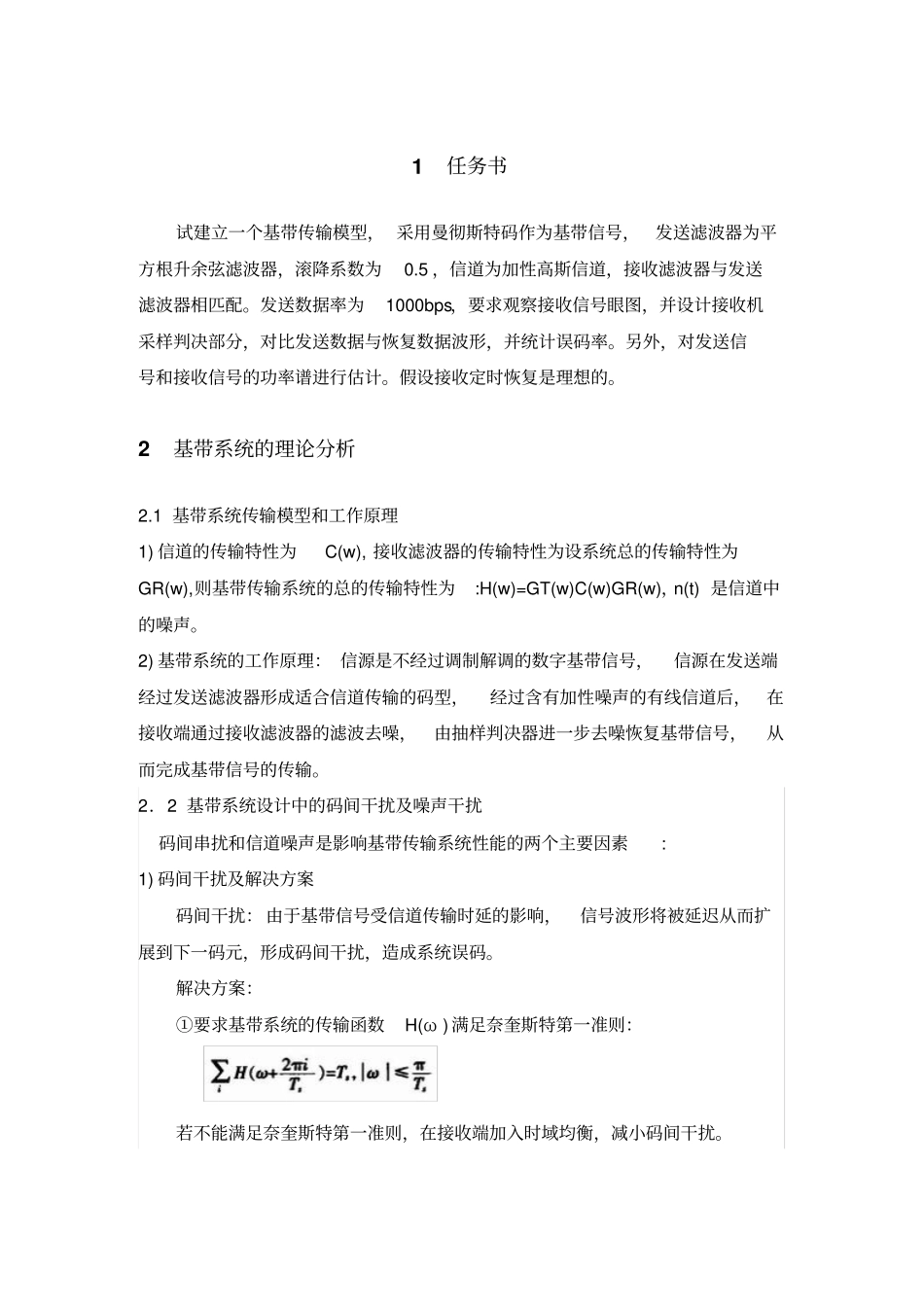

1任务书试建立一个基带传输模型， 采用曼彻斯特码作为基带信号，发送滤波器为平方根升余弦滤波器，滚降系数为0.5 ，信道为加性高斯信道，接收滤波器与发送滤波器相匹配。发送数据率为1000bps，要求观察接收信号眼图，并设计接收机采样判决部分，对比发送数据与恢复数据波形，并统计误码率。另外，对发送信号和接收信号的功率谱进行估计。假设接收定时恢复是理想的。2基带系统的理论分析2.1 基带系统传输模型和工作原理1) 信道的传输特性为C(w), 接收滤波器的传输特性为设系统总的传输特性为GR(w),则基带传输系统的总的传输特性为:H(w)=GT(w)C(w)GR(w)，n(t) 是信道中的噪声。2) 基带系统的工作原理： 信源是不经过调制解调的数字基带信号，信源在发送端经过发送滤波器形成适合信道传输的码型，经过含有加性噪声的有线信道后，在接收端通过接收滤波器的滤波去噪，由抽样判决器进一步去噪恢复基带信号，从而完成基带信号的传输。2．2 基带系统设计中的码间干扰及噪声干扰码间串扰和信道噪声是影响基带传输系统性能的两个主要因素:1) 码间干扰及解决方案码间干扰： 由于基带信号受信道传输时延的影响，信号波形将被延迟从而扩展到下一码元，形成码间干扰，造成系统误码。解决方案：①要求基带系统的传输函数H(ω ) 满足奈奎斯特第一准则：若不能满足奈奎斯特第一准则，在接收端加入时域均衡，减小码间干扰。②基带系统的系统函数H(ω ) 应具有升余弦滚降特性。如图2 所示。这样对应的 h(t) 拖尾收敛速度快，能够减小抽样时刻对其他信号的影响即减小码间干扰。 2) 噪声干扰及解决方案噪声干扰：基带信号没有经过调制就直接在含有加性噪声的信道中传输，加性噪声会叠加在信号上导致信号波形发生畸变。解决方案：①在接收端进行抽样判决；②匹配滤波，使得系统输出性噪比最大。3基带系统设计方案3．1 信源常见的基带信号波形有：单极性波形 : 是一种最简单的基带信号波形, 用正电平和零电平分别对应二进制码'1' 和'0',易于用 TTL，CMOS电路产生，但直流分量大，要求传输线路具有直流传输能力，不利于信道传输。双极性波形 : 用正负电平的脉冲分别表示二进制代码'1' 和'0',故当“ 1”和“O”等概率出现时无直流分量，有利于在信道中传输，且在接收端恢复信号的判决电平为零，抗干扰能力较强。单极性归零波形 : 通常 , 归零波形使用半占空码, 信号电压在一个码元终止时刻前回到零电平 . 双极性归零波形 : 兼有双极...
