基于加速度传感器的计步器设计VIP免费

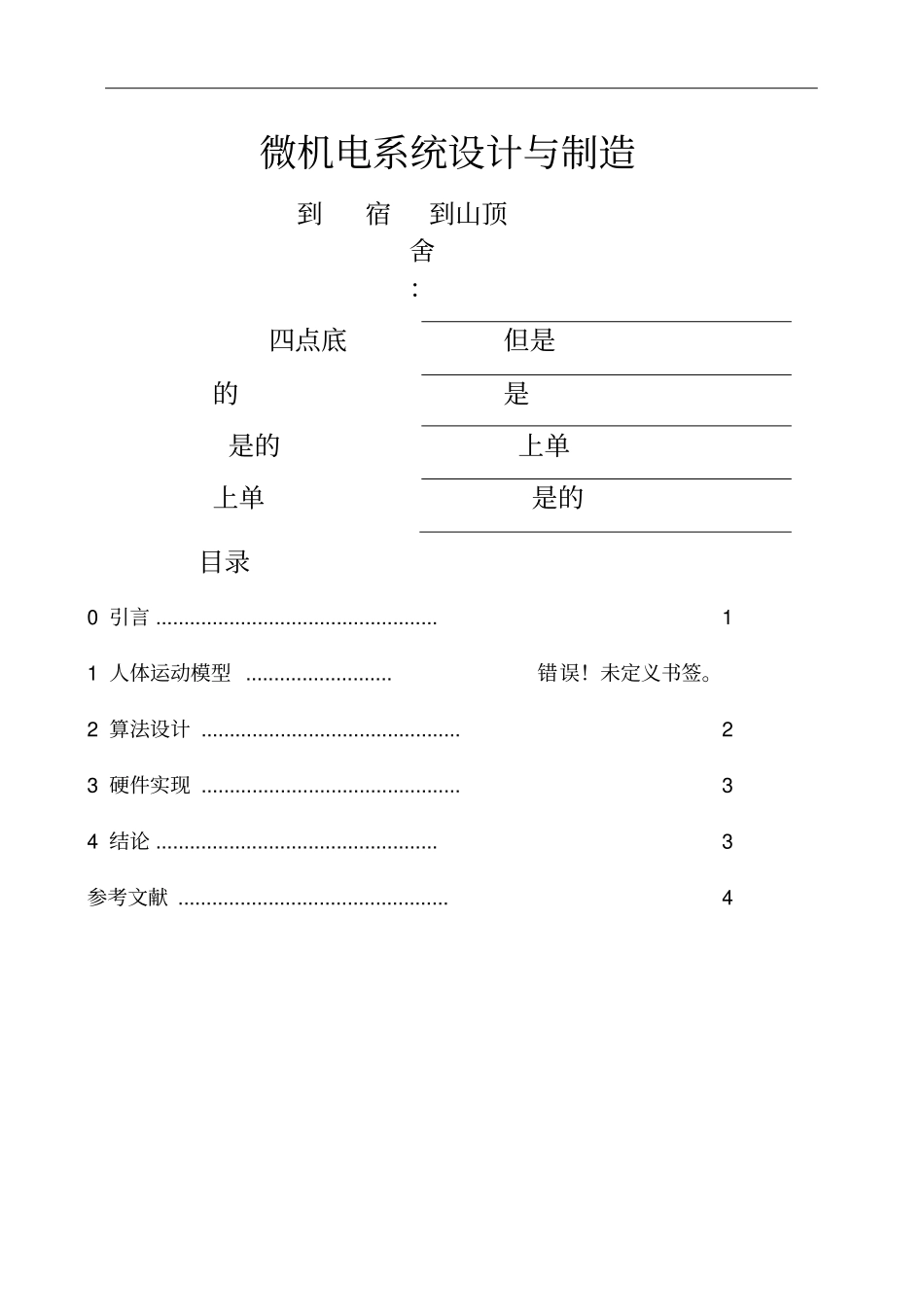

微机电系统设计与制造到宿舍：到山顶四点底但是的是是的上单上单是的目录0 引言 .................................................. 1 1 人体运动模型 .......................... 错误！未定义书签。2 算法设计 .............................................. 2 3 硬件实现 .............................................. 3 4 结论 .................................................. 3 参考文献 ................................................ 4基于加速度传感器LIS3DH 的计步器设计摘要 ：设计了一种基于微机电系统( MEMS) 加速度传感器 LIS3DH 的计步器，包括运动检测、数据处理和显示终端。数字输出加速度传感器LIS3DH 作为运动检测模块，检测人体运动时加速度变化; 数据处理模块对加速度信息进行处理，使用FFT 滤波和自适应频率范围去除噪声对加速度信号的影响，利用加速度变化的上升、下降区间实现计步功能。实验结果表明: 该计步系统具有体积小、结构简单、功耗低、工作稳定的特点，能够提供较高精度的计步功能。关键词 ：微机电系统 ; 计步器 ; 加速度传感器 ; 高精度0 引言计步器是一种日常锻炼进度监控器，可以计算人们行走的步数，估计行走距离、消耗的卡路里，方便人们随时监控自己的健身强度、运动水平和新陈代谢。早期的机械式计步器利用人走动时产生的振动触发机械开关检测步伐，虽然成本低，但是准确度和灵敏度都很低，体积较大，且不利于系统集成。随着MEMS 技术的发展，基于MEMS 技术的惯性传感器得到迅速发展，其具有价格低、体积小、功耗低、精度高的特点，利用MEMS 加速度传感器设计的电子计步器，通过测量人体行走时的加速度信息，经过软件算法计算步伐，可以克服机械式计步器准确度和灵敏度低的缺点，可准确地检测步伐，同时还可以输出运动状态的实时数据，对运动数据进行采集和分析。本文基于 LIS3DH［1］加速度传感器设计了一种电子式计步器，该传感器是意法半导体 ( ST) 公司的三轴重力加速度传感器，可以精确测得人行走时的步态加速度信号，具有功耗低、精确度和灵敏度高的特点。1 人体运动模型通过步态加速度信号提取人步行的特征参数是一种简便、可行的步态分析方法。行走运动包括3 个分量，分别是前向、侧向以及垂直向，如图1 所示。 LIS3DH 是一种三轴 ( X ，Y， Z 轴) 的数字输出加速度器，可以与运动的3 个方向相对应。行走运动分量在一...
