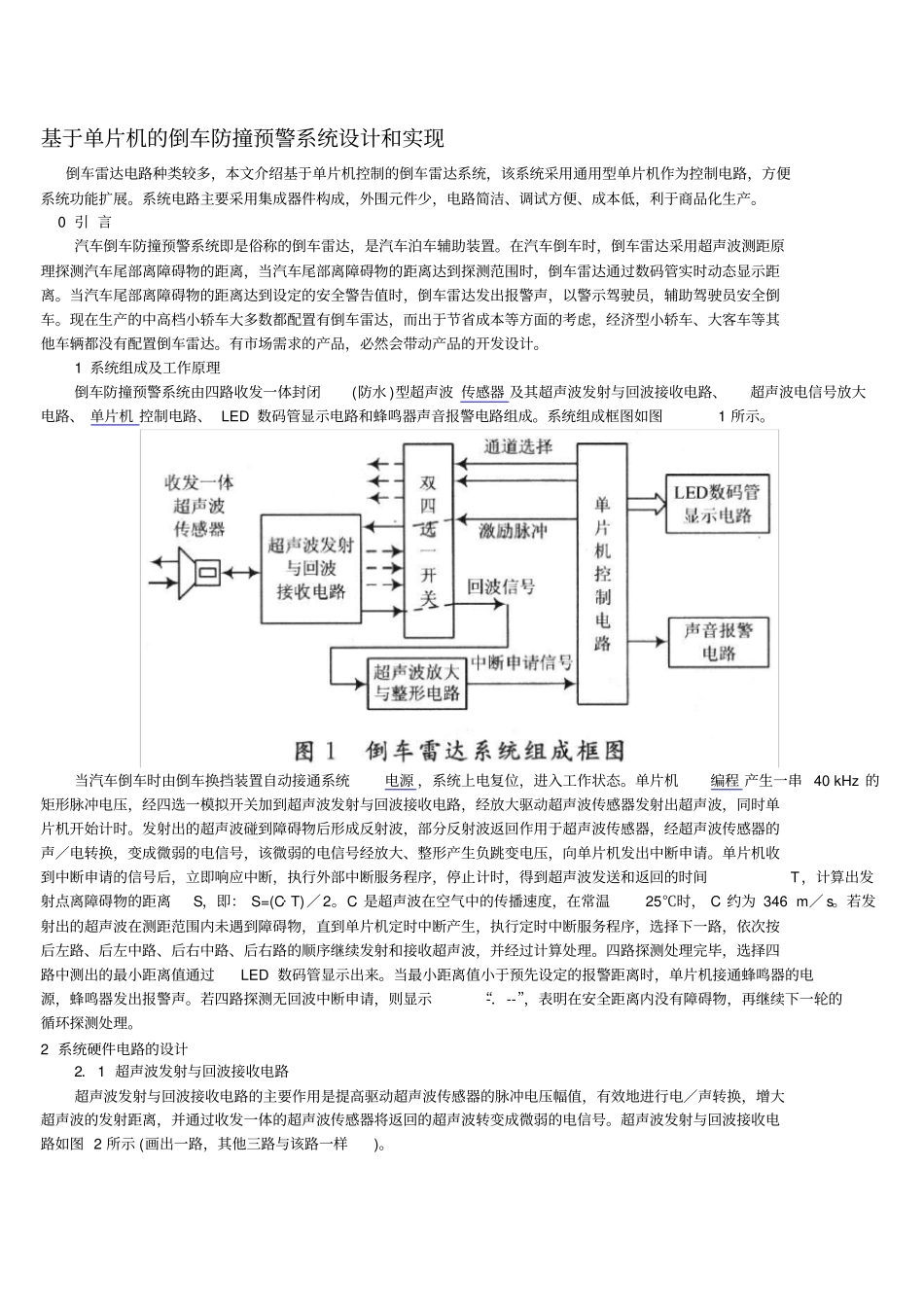

基于单片机的倒车防撞预警系统设计和实现倒车雷达电路种类较多，本文介绍基于单片机控制的倒车雷达系统，该系统采用通用型单片机作为控制电路，方便系统功能扩展。系统电路主要采用集成器件构成，外围元件少，电路简洁、调试方便、成本低，利于商品化生产。0 引 言汽车倒车防撞预警系统即是俗称的倒车雷达，是汽车泊车辅助装置。在汽车倒车时，倒车雷达采用超声波测距原理探测汽车尾部离障碍物的距离，当汽车尾部离障碍物的距离达到探测范围时，倒车雷达通过数码管实时动态显示距离。当汽车尾部离障碍物的距离达到设定的安全警告值时，倒车雷达发出报警声，以警示驾驶员，辅助驾驶员安全倒车。现在生产的中高档小轿车大多数都配置有倒车雷达，而出于节省成本等方面的考虑，经济型小轿车、大客车等其他车辆都没有配置倒车雷达。有市场需求的产品，必然会带动产品的开发设计。1 系统组成及工作原理倒车防撞预警系统由四路收发一体封闭(防水 )型超声波 传感器 及其超声波发射与回波接收电路、超声波电信号放大电路、 单片机 控制电路、 LED 数码管显示电路和蜂鸣器声音报警电路组成。系统组成框图如图1 所示。当汽车倒车时由倒车换挡装置自动接通系统电源 ，系统上电复位，进入工作状态。单片机编程 产生一串 40 kHz 的矩形脉冲电压，经四选一模拟开关加到超声波发射与回波接收电路，经放大驱动超声波传感器发射出超声波，同时单片机开始计时。发射出的超声波碰到障碍物后形成反射波，部分反射波返回作用于超声波传感器，经超声波传感器的声／电转换，变成微弱的电信号，该微弱的电信号经放大、整形产生负跳变电压，向单片机发出中断申请。单片机收到中断申请的信号后，立即响应中断，执行外部中断服务程序，停止计时，得到超声波发送和返回的时间T，计算出发射点离障碍物的距离S，即： S=(C· T)／2。C 是超声波在空气中的传播速度，在常温25℃时， C 约为 346 m／ s。若发射出的超声波在测距范围内未遇到障碍物，直到单片机定时中断产生，执行定时中断服务程序，选择下一路，依次按后左路、后左中路、后右中路、后右路的顺序继续发射和接收超声波，并经过计算处理。四路探测处理完毕，选择四路中测出的最小距离值通过LED 数码管显示出来。当最小距离值小于预先设定的报警距离时，单片机接通蜂鸣器的电源，蜂鸣器发出报警声。若四路探测无回波中断申请，则显示“-．--”，表明在安全距离内没有障碍物，再继续下一轮的循环探...
